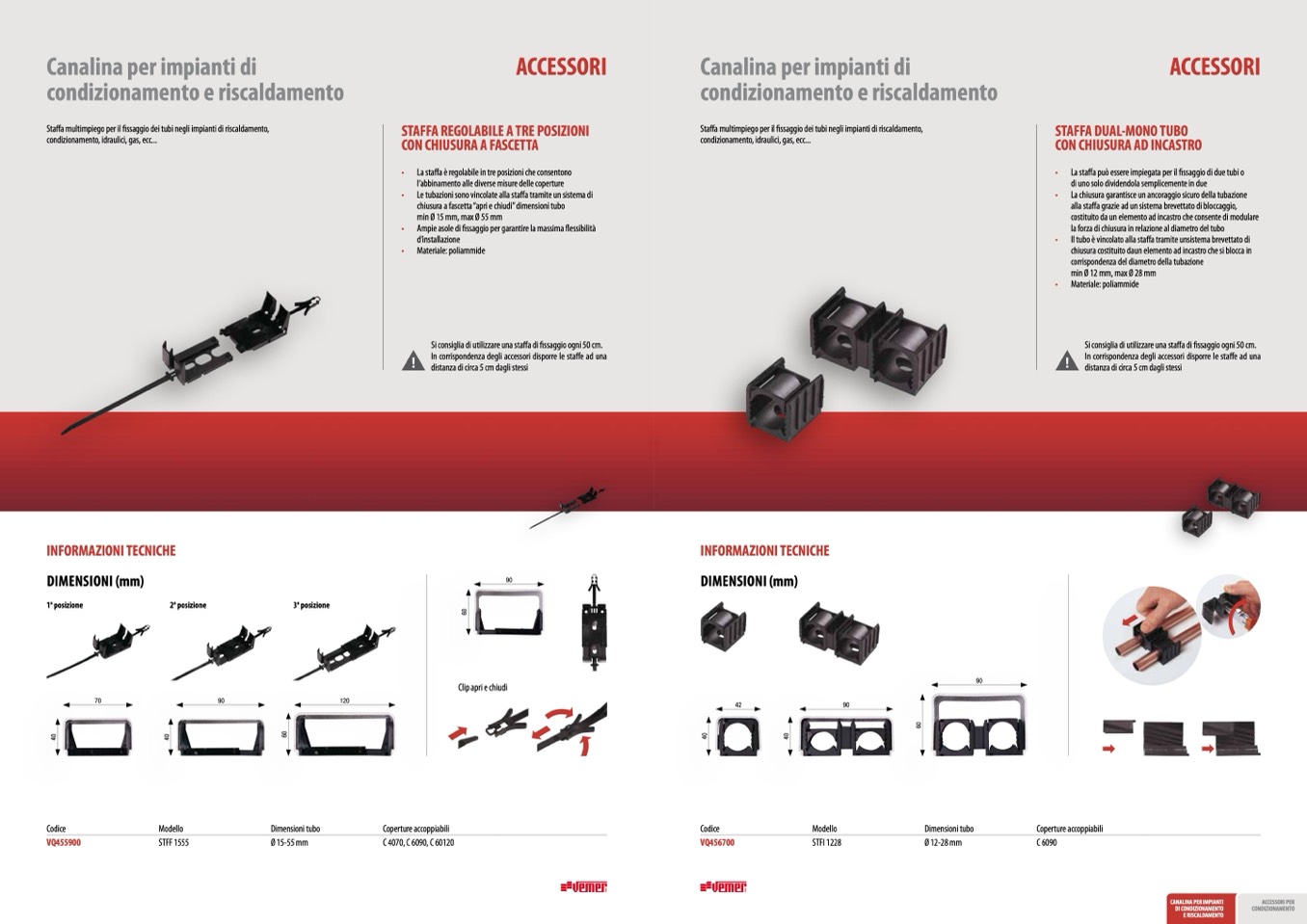

Canalina per impianti di
condizionamento e riscaldamento
Staffa multimpiego per il fissaggio dei tubi negli impianti di riscaldamento,
condizionamento, idraulici, gas, ecc...
ACCESSORI
STAFFA REGOLABILE A TRE POSIZIONI
CON CHIUSURA A FASCETTA
• La staffa è regolabile in tre posizioni che consentono
l’abbinamento alle diverse misure delle coperture
• Le tubazioni sono vincolate alla staffa tramite un sistema di
chiusura a fascetta “apri e chiudi” dimensioni tubo
min Ø 15 mm, max Ø 55 mm
• Ampie asole di fissaggio per garantire la massima flessibilità
d’installazione
• Materiale: poliammide
Si consiglia di utilizzare una staffa di fissaggio ogni 50 cm.
In corrispondenza degli accessori disporre le staffe ad una
distanza di circa 5 cm dagli stessi
Canalina per impianti di
condizionamento e riscaldamento
Staffa multimpiego per il fissaggio dei tubi negli impianti di riscaldamento,
condizionamento, idraulici, gas, ecc...
ACCESSORI
STAFFA DUAL-MONO TUBO
CON CHIUSURA AD INCASTRO
• La staffa può essere impiegata per il fissaggio di due tubi o
di uno solo dividendola semplicemente in due
• La chiusura garantisce un ancoraggio sicuro della tubazione
alla staffa grazie ad un sistema brevettato di bloccaggio,
costituito da un elemento ad incastro che consente di modulare
la forza di chiusura in relazione al diametro del tubo
• Il tubo è vincolato alla staffa tramite unsistema brevettato di
chiusura costituito daun elemento ad incastro che si blocca in
corrispondenza del diametro della tubazione
min Ø 12 mm, max Ø 28 mm
• Materiale: poliammide
Si consiglia di utilizzare una staffa di fissaggio ogni 50 cm.
In corrispondenza degli accessori disporre le staffe ad una
distanza di circa 5 cm dagli stessi
INFORMAZIONI TECNICHE
INFORMAZIONI TECNICHE
DIMENSIONI (mm)
1
a
posizione
Codice
VQ455900
2
a
posizione
3
a
posizione
DIMENSIONI (mm)
Codice
VQ456700
90
70
90
120
90
Clip apri e chiudi
90
42
Modello
STFF 1555
Dimensioni tubo
Ø 15-55 mm
Coperture accoppiabili
C 4070, C 6090, C 60120
Modello
STFI 1228
Dimensioni tubo
Ø 12-28 mm
Coperture accoppiabili
C 6090
6
7
CANALINA PER IMPIANTI
DI CONDIZIONAMENTO
E RISCALDAMENTO
ACCESSORI PER
CONDIZIONAMENTO
4
0
4
0
6
0
4
0
4
0
6
0
6
0
