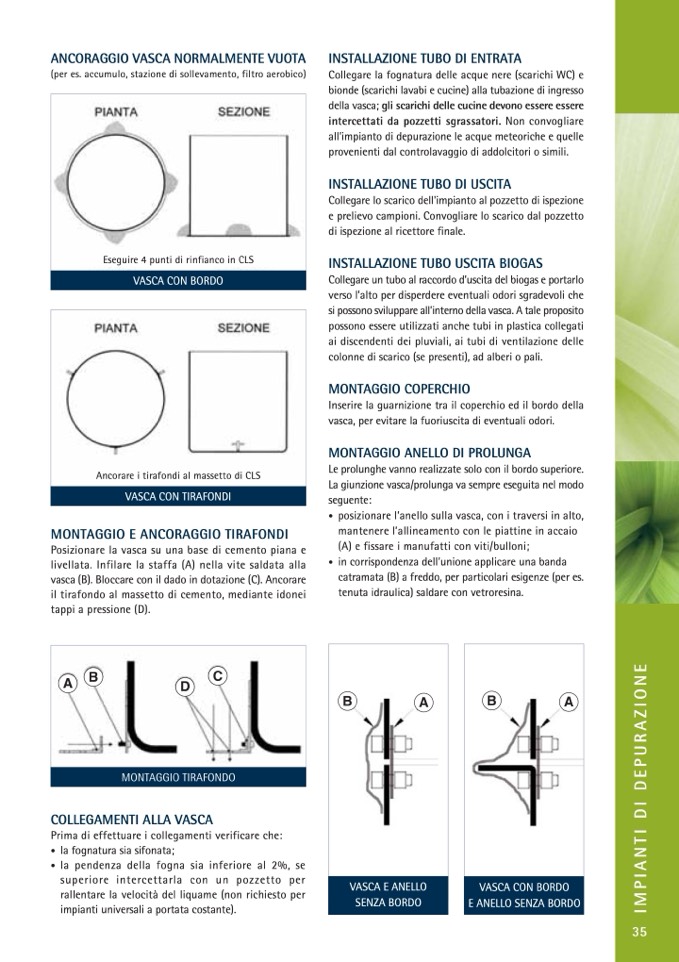

ANCORAGGIO VASCA NORMALMENTE VUOTA

INSTALLAZIONE TUBO DI ENTRATA

(per es. accumulo, stazione di sollevamento, filtro aerobico)

Collegare la fognatura delle acque nere (scarichi WC) e

bionde (scarichi lavabi e cucine) alla tubazione di ingresso

della vasca; gli scarichi delle cucine devono essere essere

intercettati da pozzetti sgrassatori. Non convogliare

all’impianto di depurazione le acque meteoriche e quelle

provenienti dal controlavaggio di addolcitori o simili.

Eseguire 4 punti di rinfianco in CLS

INSTALLAZIONE TUBO USCITA BIOGAS

VASCA CON BORDO

Collegare un tubo al raccordo d’uscita del biogas e portarlo

verso l’alto per disperdere eventuali odori sgradevoli che

si possono sviluppare all’interno della vasca. A tale proposito

possono essere utilizzati anche tubi in plastica collegati

ai discendenti dei pluviali, ai tubi di ventilazione delle

colonne di scarico (se presenti), ad alberi o pali.

Ancorare i tirafondi al massetto di CLS

Le prolunghe vanno realizzate solo con il bordo superiore.

La giunzione vasca/prolunga va sempre eseguita nel modo

seguente:

• posizionare l’anello sulla vasca, con i traversi in alto,

VASCA CON TIRAFONDI

MONTAGGIO E ANCORAGGIO TIRAFONDI

mantenere l’allineamento con le piattine in accaio

Posizionare la vasca su una base di cemento piana e

livellata. Infilare la staffa (A) nella vite saldata alla

vasca (B). Bloccare con il dado in dotazione (C). Ancorare

il tirafondo al massetto di cemento, mediante idonei

tappi a pressione (D).

(A) e fissare i manufatti con viti/bulloni;

• in corrispondenza dell’unione applicare una banda

COLLEGAMENTI ALLA VASCA

Prima di effettuare i collegamenti verificare che:

• la fognatura sia sifonata;

• la pendenza della fogna sia inferiore al 2%, se

superiore intercettarla con un pozzetto per

rallentare la velocità del liquame (non richiesto per

impianti universali a portata costante).

VASCA E ANELLO

SENZA BORDO

VASCA CON BORDO

E ANELLO SENZA BORDO

INSTALLAZIONE TUBO DI USCITA

Collegare lo scarico dell'impianto al pozzetto di ispezione

e prelievo campioni. Convogliare lo scarico dal pozzetto

di ispezione al ricettore finale.

MONTAGGIO COPERCHIO

Inserire la guarnizione tra il coperchio ed il bordo della

vasca, per evitare la fuoriuscita di eventuali odori.

MONTAGGIO ANELLO DI PROLUNGA

catramata (B) a freddo, per particolari esigenze (per es.

tenuta idraulica) saldare con vetroresina.

35
