22

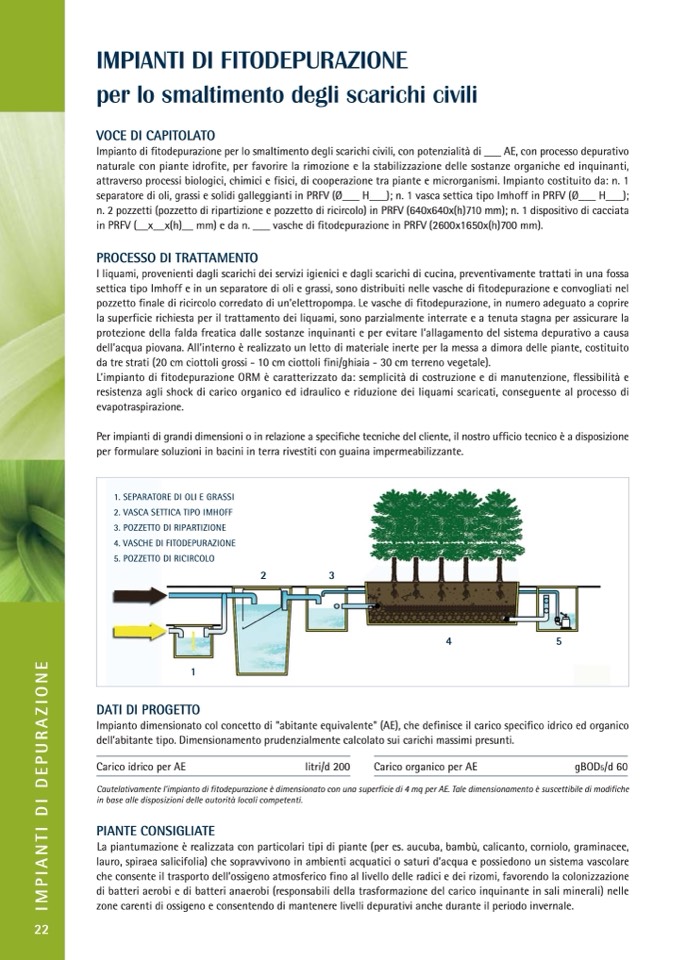

IMPIANTI DI FITODEPURAZIONE

per lo smaltimento degli scarichi civili

VOCE DI CAPITOLATO

Impianto di fitodepurazione per lo smaltimento degli scarichi civili, con potenzialità di ___ AE, con processo depurativo

naturale con piante idrofite, per favorire la rimozione e la stabilizzazione delle sostanze organiche ed inquinanti,

attraverso processi biologici, chimici e fisici, di cooperazione tra piante e microrganismi. Impianto costituito da: n. 1

separatore di oli, grassi e solidi galleggianti in PRFV (Ø___ H___); n. 1 vasca settica tipo Imhoff in PRFV (Ø___ H___);

n. 2 pozzetti (pozzetto di ripartizione e pozzetto di ricircolo) in PRFV (640x640x(h)710 mm); n. 1 dispositivo di cacciata

in PRFV (__x__x(h)__ mm) e da n. ___ vasche di fitodepurazione in PRFV (2600x1650x(h)700 mm).

PROCESSO DI TRATTAMENTO

I liquami, provenienti dagli scarichi dei servizi igienici e dagli scarichi di cucina, preventivamente trattati in una fossa

settica tipo Imhoff e in un separatore di oli e grassi, sono distribuiti nelle vasche di fitodepurazione e convogliati nel

pozzetto finale di ricircolo corredato di un’elettropompa. Le vasche di fitodepurazione, in numero adeguato a coprire

la superficie richiesta per il trattamento dei liquami, sono parzialmente interrate e a tenuta stagna per assicurare la

protezione della falda freatica dalle sostanze inquinanti e per evitare l’allagamento del sistema depurativo a causa

dell’acqua piovana. All’interno è realizzato un letto di materiale inerte per la messa a dimora delle piante, costituito

da tre strati (20 cm ciottoli grossi - 10 cm ciottoli fini/ghiaia - 30 cm terreno vegetale).

L’impianto di fitodepurazione ORM è caratterizzato da: semplicità di costruzione e di manutenzione, flessibilità e

resistenza agli shock di carico organico ed idraulico e riduzione dei liquami scaricati, conseguente al processo di

evapotraspirazione.

Per impianti di grandi dimensioni o in relazione a specifiche tecniche del cliente, il nostro ufficio tecnico è a disposizione

per formulare soluzioni in bacini in terra rivestiti con guaina impermeabilizzante.

1. SEPARATORE DI OLI E GRASSI

2. VASCA SETTICA TIPO IMHOFF

3. POZZETTO DI RIPARTIZIONE

4. VASCHE DI FITODEPURAZIONE

5. POZZETTO DI RICIRCOLO

DATI DI PROGETTO

1

2

3

Impianto dimensionato col concetto di "abitante equivalente" (AE), che definisce il carico specifico idrico ed organico

dell’abitante tipo. Dimensionamento prudenzialmente calcolato sui carichi massimi presunti.

Carico idrico per AE

litri/d 200

Carico organico per AE

gBOD

5

/d 60

Cautelativamente l’impianto di fitodepurazione è dimensionato con una superficie di 4 mq per AE. Tale dimensionamento è suscettibile di modifiche

in base alle disposizioni delle autorità locali competenti.

PIANTE CONSIGLIATE

La piantumazione è realizzata con particolari tipi di piante (per es. aucuba, bambù, calicanto, corniolo, graminacee,

lauro, spiraea salicifolia) che sopravvivono in ambienti acquatici o saturi d’acqua e possiedono un sistema vascolare

che consente il trasporto dell’ossigeno atmosferico fino al livello delle radici e dei rizomi, favorendo la colonizzazione

di batteri aerobi e di batteri anaerobi (responsabili della trasformazione del carico inquinante in sali minerali) nelle

zone carenti di ossigeno e consentendo di mantenere livelli depurativi anche durante il periodo invernale.

4

5
