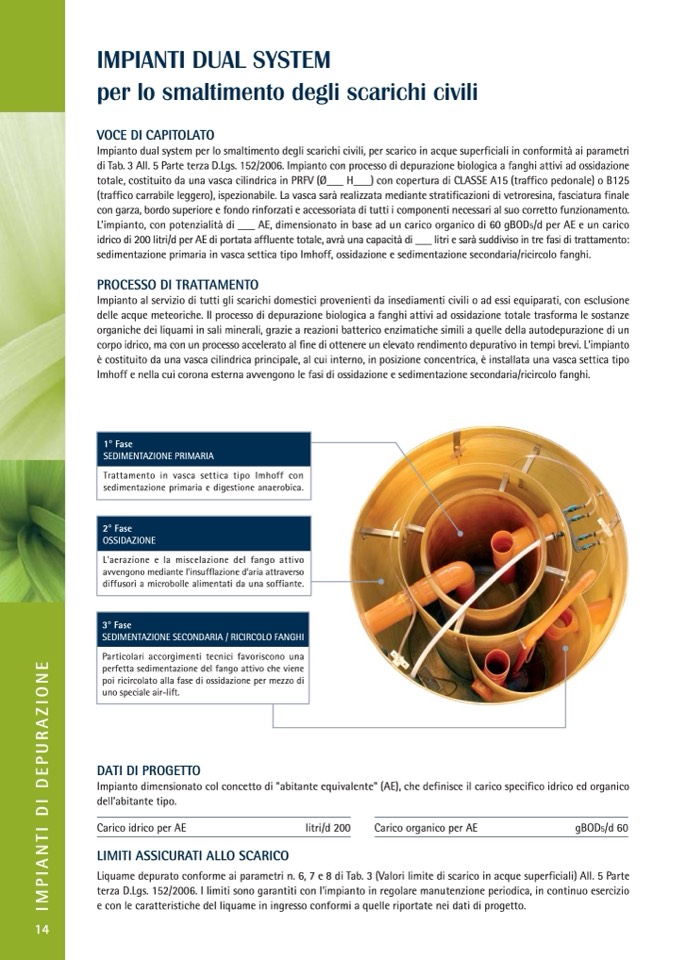

IMPIANTI DUAL SYSTEM

per lo smaltimento degli scarichi civili

VOCE DI CAPITOLATO

Impianto dual system per lo smaltimento degli scarichi civili, per scarico in acque superficiali in conformità ai parametri

di Tab. 3 All. 5 Parte terza D.Lgs. 152/2006. Impianto con processo di depurazione biologica a fanghi attivi ad ossidazione

totale, costituito da una vasca cilindrica in PRFV (Ø___ H___) con copertura di CLASSE A15 (traffico pedonale) o B125

(traffico carrabile leggero), ispezionabile. La vasca sarà realizzata mediante stratificazioni di vetroresina, fasciatura finale

con garza, bordo superiore e fondo rinforzati e accessoriata di tutti i componenti necessari al suo corretto funzionamento.

L’impianto, con potenzialità di ___ AE, dimensionato in base ad un carico organico di 60 gBOD

5

/d per AE e un carico

idrico di 200 litri/d per AE di portata affluente totale, avrà una capacità di ___ litri e sarà suddiviso in tre fasi di trattamento:

sedimentazione primaria in vasca settica tipo Imhoff, ossidazione e sedimentazione secondaria/ricircolo fanghi.

PROCESSO DI TRATTAMENTO

Impianto al servizio di tutti gli scarichi domestici provenienti da insediamenti civili o ad essi equiparati, con esclusione

delle acque meteoriche. Il processo di depurazione biologica a fanghi attivi ad ossidazione totale trasforma le sostanze

organiche dei liquami in sali minerali, grazie a reazioni batterico enzimatiche simili a quelle della autodepurazione di un

corpo idrico, ma con un processo accelerato al fine di ottenere un elevato rendimento depurativo in tempi brevi. L'impianto

è costituito da una vasca cilindrica principale, al cui interno, in posizione concentrica, è installata una vasca settica tipo

Imhoff e nella cui corona esterna avvengono le fasi di ossidazione e sedimentazione secondaria/ricircolo fanghi.

1° Fase

SEDIMENTAZIONE PRIMARIA

Trattamento in vasca settica tipo Imhoff con

sedimentazione primaria e digestione anaerobica.

2° Fase

OSSIDAZIONE

L'aerazione e la miscelazione del fango attivo

avvengono mediante l’insufflazione d’aria attraverso

diffusori a microbolle alimentati da una soffiante.

3° Fase

SEDIMENTAZIONE SECONDARIA / RICIRCOLO FANGHI

Particolari accorgimenti tecnici favoriscono una

perfetta sedimentazione del fango attivo che viene

poi ricircolato alla fase di ossidazione per mezzo di

uno speciale air-lift.

DATI DI PROGETTO

Impianto dimensionato col concetto di "abitante equivalente" (AE), che definisce il carico specifico idrico ed organico

dell’abitante tipo.

Carico idrico per AE

litri/d 200

Carico organico per AE

gBOD

5

/d 60

LIMITI ASSICURATI ALLO SCARICO

Liquame depurato conforme ai parametri n. 6, 7 e 8 di Tab. 3 (Valori limite di scarico in acque superficiali) All. 5 Parte

terza D.Lgs. 152/2006. I limiti sono garantiti con l'impianto in regolare manutenzione periodica, in continuo esercizio

e con le caratteristiche del liquame in ingresso conformi a quelle riportate nei dati di progetto.
