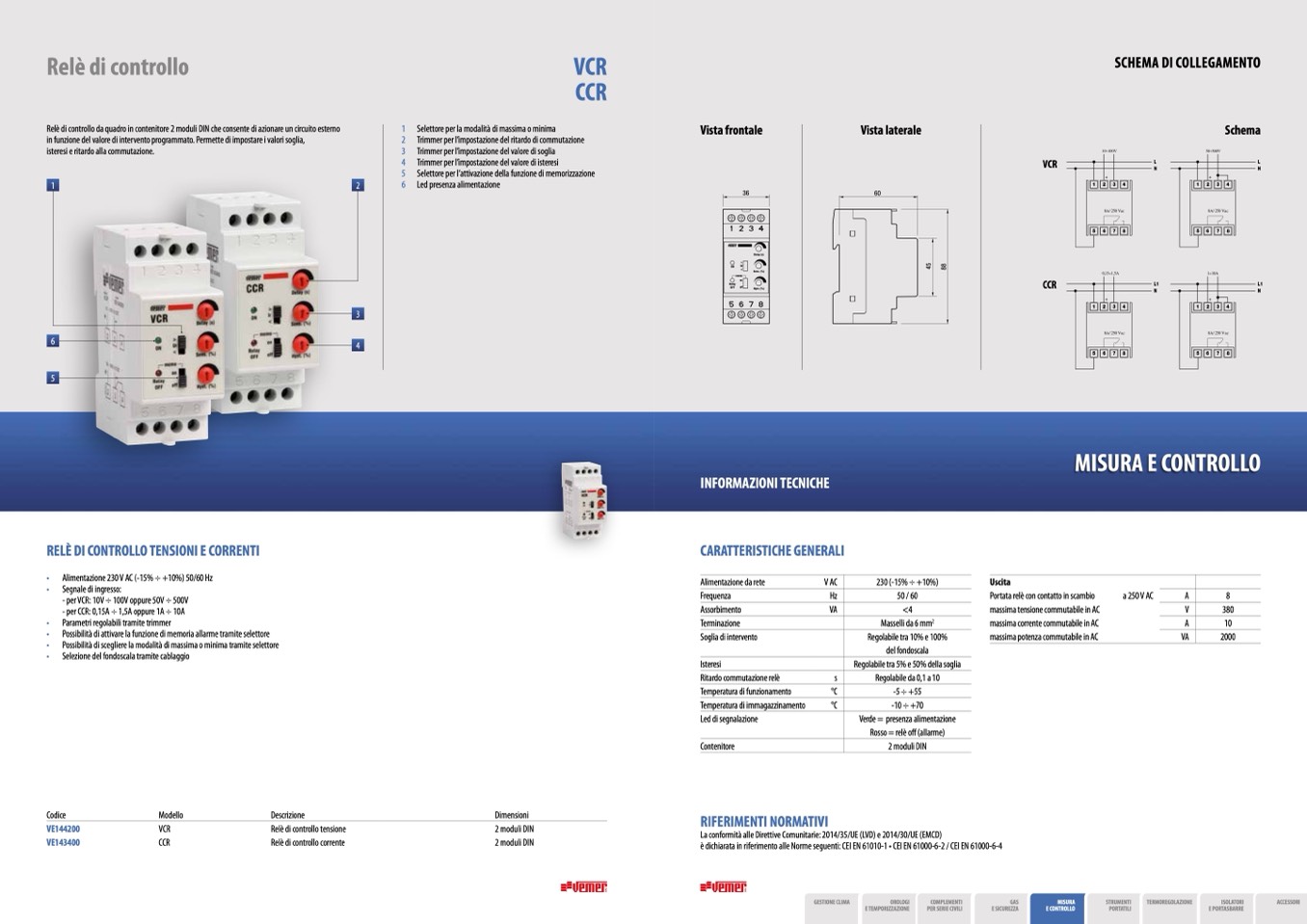

Relè di controllo
VCR
CCR
SCHEMA DI COLLEGAMENTO
Schema
Relè di controllo da quadro in contenitore 2 moduli DIN che consente di azionare un circuito esterno
in funzione del valore di intervento programmato. Permette di impostare i valori soglia,
isteresi e ritardo alla commutazione.
1
2
1 Selettore per la modalità di massima o minima
2 Trimmer per l’impostazione del ritardo di commutazione
3 Trimmer per l’impostazione del valore di soglia
4 Trimmer per l’impostazione del valore di isteresi
5 Selettore per l’attivazione della funzione di memorizzazione
6 Led presenza alimentazione
Vista frontale
36
Vista laterale
60
VCR
CCR
4
5
8
8
6
5
3
4
RELÈ DI CONTROLLO TENSIONI E CORRENTI
• Alimentazione 230 V AC (-15% ÷ +10%) 50/60 Hz
• Segnale di ingresso:
- per VCR: 10V ÷ 100V oppure 50V ÷ 500V
- per CCR: 0,15A ÷ 1,5A oppure 1A ÷ 10A
• Parametri regolabili tramite trimmer
• Possibilità di attivare la funzione di memoria allarme tramite selettore
• Possibilità di scegliere la modalità di massima o minima tramite selettore
• Selezione del fondoscala tramite cablaggio
230 (-15% ÷ +10%)
50 / 60
<4
Masselli da 6 mm
2
Regolabile tra 10% e 100%
del fondoscala
Regolabile tra 5% e 50% della soglia
Regolabile da 0,1 a 10
-5 ÷ +55
-10 ÷ +70
Verde = presenza alimentazione
Rosso = relè off (allarme)
2 moduli DIN
Uscita
Codice
Modello
VE144200
VCR
VE143400
CCR
Descrizione
Relè di controllo tensione
Relè di controllo corrente
Dimensioni
2 moduli DIN
2 moduli DIN
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
318
319
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione da rete
V AC
Frequenza
Hz
Assorbimento
VA
Terminazione
MISURA E CONTROLLO
Soglia di intervento
Isteresi
Ritardo commutazione relè
Temperatura di funzionamento
Temperatura di immagazzinamento
Led di segnalazione
Contenitore
RIFERIMENTI NORMATIVI
s
°C
°C
GESTIONE CLIMA
OROLOGI
COMPLEMENTI
GAS
E TEMPORIZZAZIONE
PER SERIE CIVILI
E SICUREZZA
MISURA
E CONTROLLO
STRUMENTI
PORTATILI
TERMOREGOLAZIONE
ISOLATORI
E PORTASBARRE
ACCESSORI
Portata relè con contatto in scambio
massima tensione commutabile in AC
massima corrente commutabile in AC
massima potenza commutabile in AC
a 250 V AC
A
8
V
380
A
10
VA
2000
