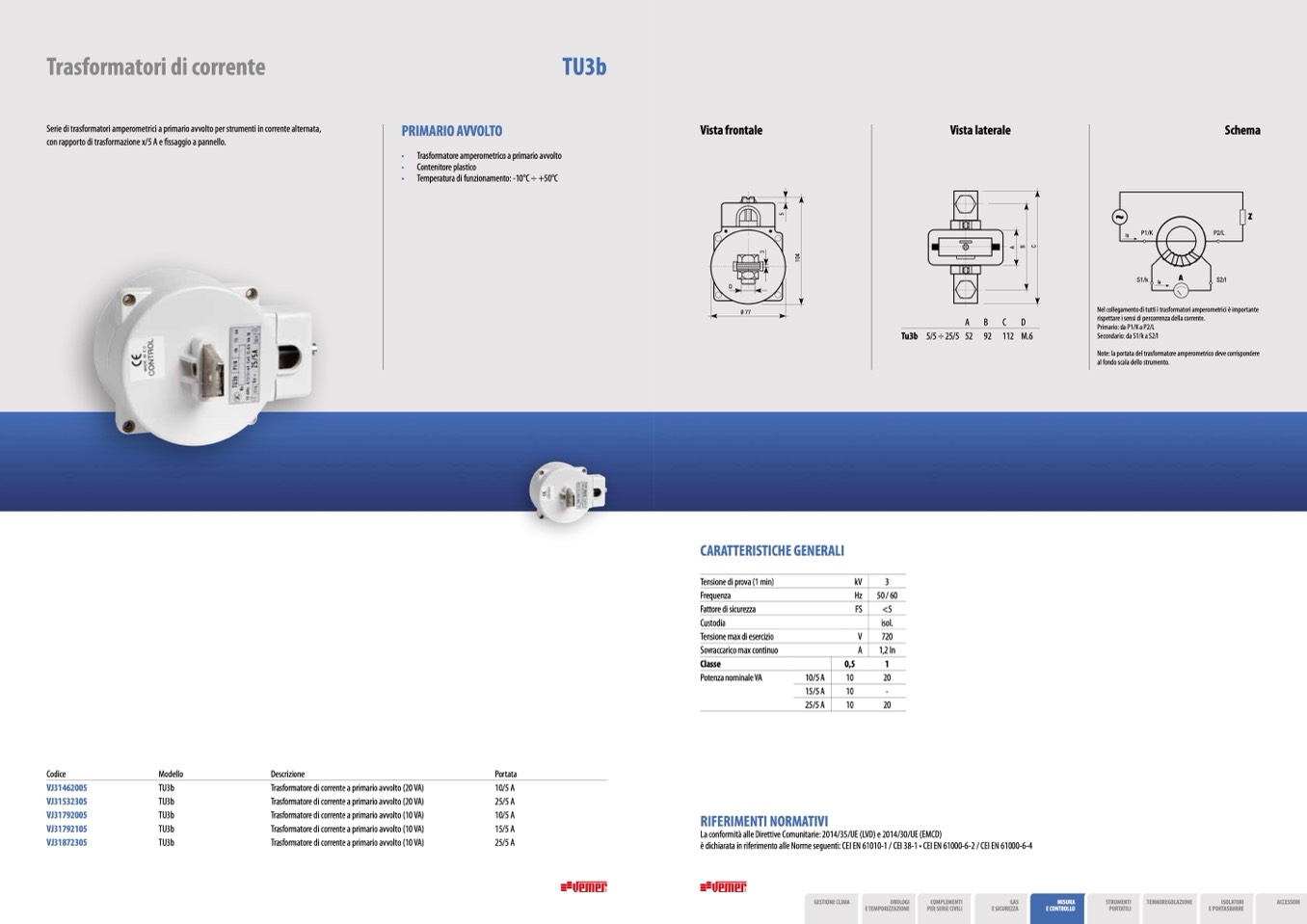

Trasformatori di corrente

TU3b

Serie di trasformatori amperometrici a primario avvolto per strumenti in corrente alternata,

con rapporto di trasformazione x/5 A e fissaggio a pannello.

PRIMARIO AVVOLTO

• Trasformatore amperometrico a primario avvolto

• Contenitore plastico

• Temperatura di funzionamento: -10°C ÷ +50°C

Vista frontale

Vista laterale

Schema

Z

Is

P1/K

S1/k

P2/L

A

S2/l

Is

D

Ø 77

Tu3b

A

B

C

D

5/5 ÷ 25/5 52 92 112 M.6

Nel collegamento di tutti i trasformatori amperometrici è importante

rispettare i sensi di percorrenza della corrente.

Primario: da P1/K a P2/L

Secondario: da S1/k a S2/l

Note: la portata del trasformatore amperometrico deve corrispondere

al fondo scala dello strumento.

CARATTERISTICHE GENERALI

Tensione di prova (1 min)

kV

Frequenza

Hz

3

50 / 60

<5

isol.

720

1,2 In

1

20

-

20

Fattore di sicurezza

Custodia

Tensione max di esercizio

Sovraccarico max continuo

Classe

Potenza nominale VA

FS

V

A

10/5 A

15/5 A

25/5 A

0,5

10

10

10

Codice

Modello

VJ31462005

TU3b

VJ31532305

TU3b

VJ31792005

TU3b

VJ31792105

TU3b

VJ31872305

TU3b

Descrizione

Trasformatore di corrente a primario avvolto (20 VA)

Trasformatore di corrente a primario avvolto (20 VA)

Trasformatore di corrente a primario avvolto (10 VA)

Trasformatore di corrente a primario avvolto (10 VA)

Trasformatore di corrente a primario avvolto (10 VA)

Portata

10/5 A

25/5 A

10/5 A

15/5 A

25/5 A

RIFERIMENTI NORMATIVI

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 / CEI 38-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
