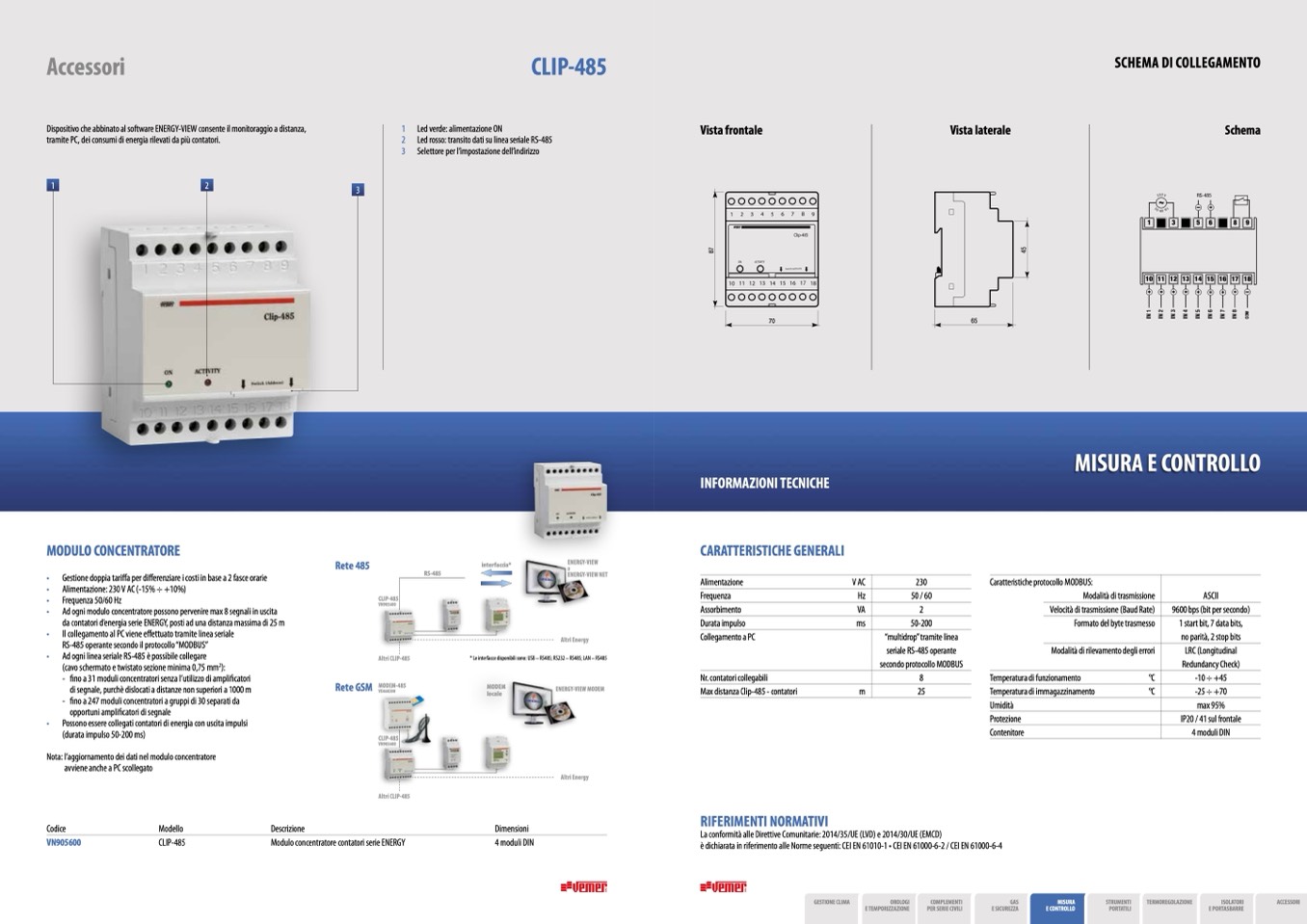

Accessori
CLIP-485
SCHEMA DI COLLEGAMENTO
Dispositivo che abbinato al software ENERGY-VIEW consente il monitoraggio a distanza,
tramite PC, dei consumi di energia rilevati da più contatori.
2
1 Led verde: alimentazione ON
2 Led rosso: transito dati su linea seriale RS-485
3 Selettore per l’impostazione dell’indirizzo
Vista frontale
Vista laterale
Schema
3
70
65
1
MISURA E CONTROLLO
MODULO CONCENTRATORE
• Gestione doppia tariffa per differenziare i costi in base a 2 fasce orarie
• Alimentazione: 230 V AC (-15% ÷ +10%)
• Frequenza 50/60 Hz
• Ad ogni modulo concentratore possono pervenire max 8 segnali in uscita
da contatori d’energia serie ENERGY, posti ad una distanza massima di 25 m
• Il collegamento al PC viene effettuato tramite linea seriale
Rete 485
CLIP-485
VN905600
Altri CLIP-485
MODEM-485
VE460200
CLIP-48
VN90560
Altri CLIP-485
interfaccia*
ENERGY-VIEW
O
ENERGY-VIEW NET
Altri Energy
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
Frequenza
Hz
Assorbimento
VA
RS-485
V AC
ms
230
50 / 60
2
50-200
“multidrop” tramite linea
seriale RS-485 operante
secondo protocollo MODBUS
8
25
Caratteristiche protocollo MODBUS:
Modalità di trasmissione
Velocità di trasmissione (Baud Rate) 9600 bps (bit per secondo)
ASCII
RS-485 operante secondo il protocollo “MODBUS”
• Ad ogni linea seriale RS-485 è possibile collegare
(cavo schermato e twistato sezione minima 0,75 mm
2
):
- fino a 31 moduli concentratori senza l’utilizzo di ampli
ficatori
di segnale, purchè dislocati a distanze non superiori a 1000 m
- fino a 247 moduli concentratori a gruppi di 30 separati da
opportuni amplificatori di segnale
• Possono essere collegati contatori di energia con uscita impulsi
(durata impulso 50-200 ms)
Nota: l’aggiornamento dei dati nel modulo concentratore
avviene anche a PC scollegato
* Le interfacce disponibili sono: USB – RS485; RS232 – RS485; LAN – RS485
Durata impulso
Collegamento a PC
Nr. contatori collegabili
Max distanza Clip-485 - contatori
RIFERIMENTI NORMATIVI
Formato del byte trasmesso
Modalità di rilevamento degli errori
1 start bit, 7 data bits,
no parità, 2 stop bits
LRC (Longitudinal
Redundancy Check)
-10 ÷ +45
-25 ÷ +70
max 95%
IP20 / 41 sul frontale
4 moduli DIN
Rete GSM
ENERGY-VIEW MODEM
Altri Energy
m
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità
Protezione
°C
°C
MODEM
locale
Contenitore
5
0
Codice
VN905600
Modello
CLIP-485
Descrizione
Dimensioni
4 moduli DIN
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
Modulo concentratore contatori serie ENERGY
