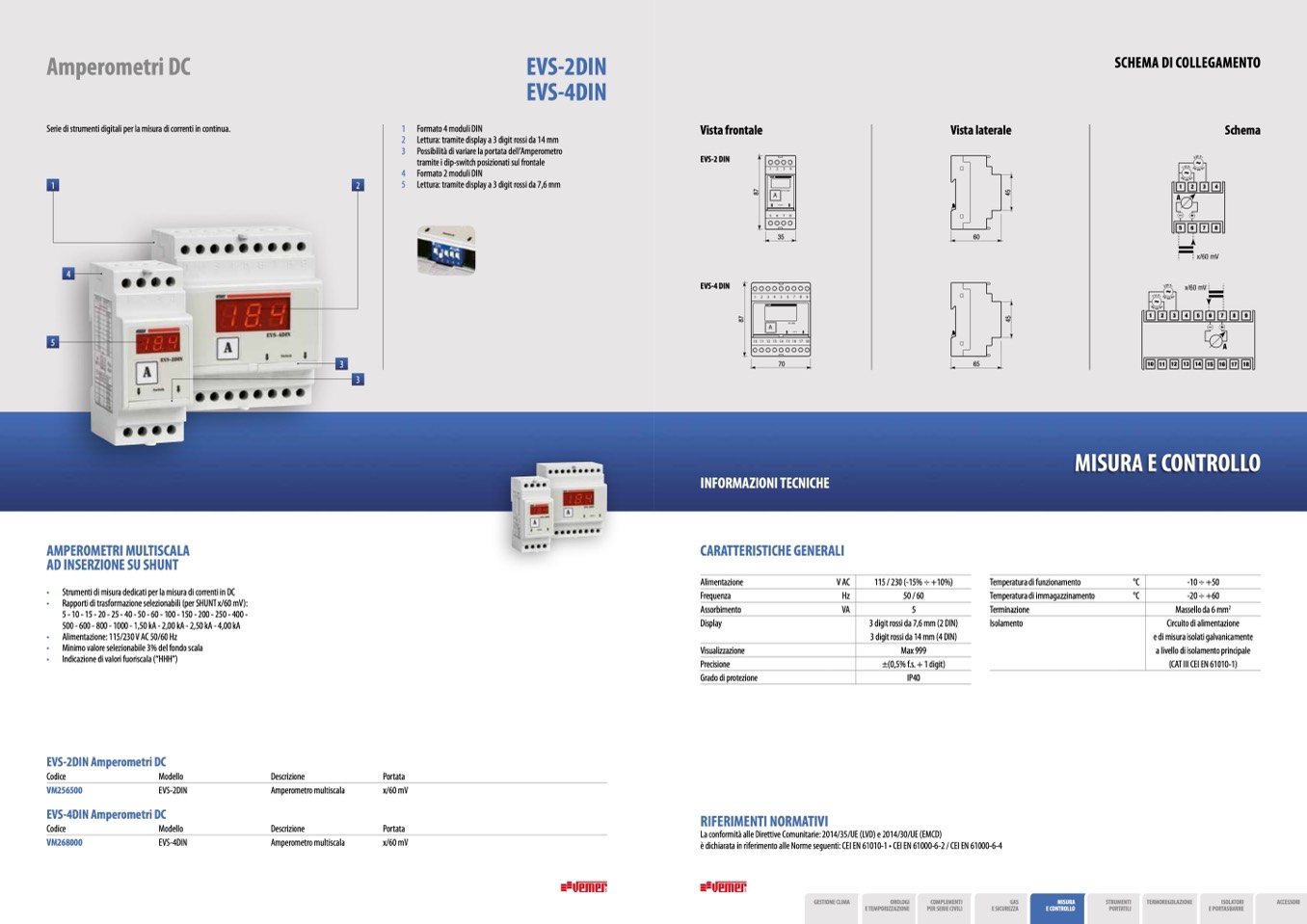

Amperometri DC

Serie di strumenti digitali per la misura di correnti in continua.

EVS-2DIN

EVS-4DIN

1 Formato 4 moduli DIN

2 Lettura: tramite display a 3 digit rossi da 14 mm

3 Possibilità di variare la portata dell’Amperometro

tramite i dip-switch posizionati sul frontale

4 Formato 2 moduli DIN

5 Lettura: tramite display a 3 digit rossi da 7,6 mm

SCHEMA DI COLLEGAMENTO

Vista frontale

EVS-2 DIN

EVS-4 DIN

Vista laterale

60

65

Schema

2

4

5

35

70

1

2

3

10 11 12

4

5

6

7

8

9

3

3

13

14

15

16

17

18

1

MISURA E CONTROLLO

AMPEROMETRI MULTISCALA

AD INSERZIONE SU SHUNT

• Strumenti di misura dedicati per la misura di correnti in DC

• Rapporti di trasformazione selezionabili (per SHUNT x/60 mV):

5 - 10 - 15 - 20 - 25 - 40 - 50 - 60 - 100 - 150 - 200 - 250 - 400 -

500 - 600 - 800 - 1000 - 1,50 kA - 2,00 kA - 2,50 kA - 4,00 kA

• Alimentazione: 115/230 V AC 50/60 Hz

• Minimo valore selezionabile 3% del fondo scala

• Indicazione di valori fuoriscala (“HHH”)

EVS-2DIN Amperometri DC

Codice

Modello

VM256500

EVS-2DIN

EVS-4DIN Amperometri DC

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Assorbimento

Display

Visualizzazione

Precisione

Grado di protezione

RIFERIMENTI NORMATIVI

V AC

115 / 230 (-15% ÷ +10%)

Hz

50 / 60

VA

5

3 digit rossi da 7,6 mm (2 DIN)

3 digit rossi da 14 mm (4 DIN)

Max 999

±(0,5% f.s. + 1 digit)

IP40

Temperatura di funzionamento

Temperatura di immagazzinamento

Terminazione

Isolamento

°C

°C

-10 ÷ +50

-20 ÷ +60

Massello da 6 mm

2

Circuito di alimentazione

e di misura isolati galvanicamente

a livello di isolamento principale

(CAT III CEI EN 61010-1)

Codice

VM268000

Modello

EVS-4DIN

Descrizione

Amperometro multiscala

Descrizione

Amperometro multiscala

Portata

x/60 mV

Portata

x/60 mV

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
