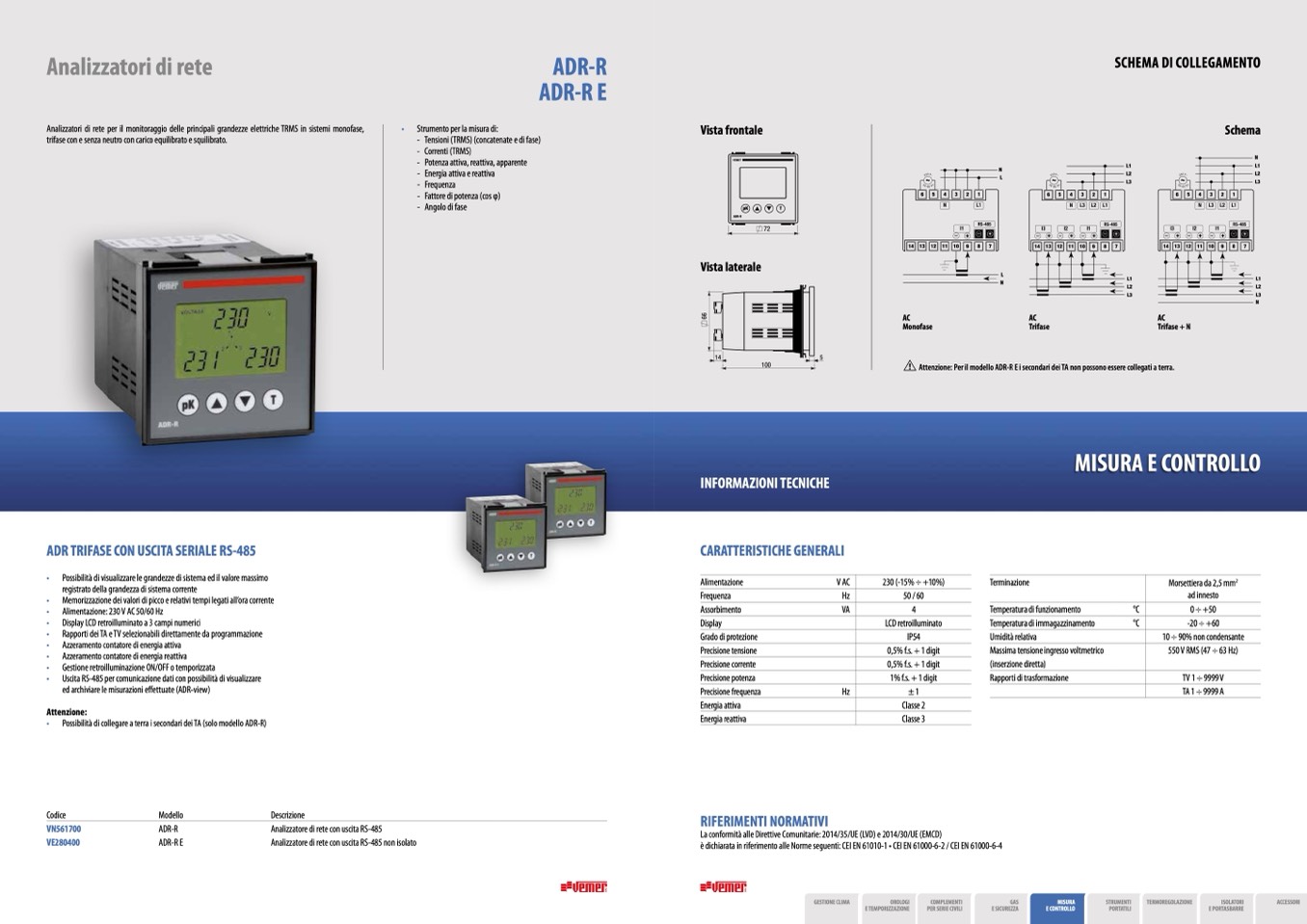

Analizzatori di rete

Analizzatori di rete per il monitoraggio delle principali grandezze elettriche TRMS in sistemi monofase,

trifase con e senza neutro con carico equilibrato e squilibrato.

ADR-R

ADR-R E

• Strumento per la misura di:

- Tensioni (TRMS) (concatenate e di fase)

- Correnti (TRMS)

- Potenza attiva, reattiva, apparente

- Energia attiva e reattiva

- Frequenza

- Fattore di potenza (cos φ)

- Angolo di fase

SCHEMA DI COLLEGAMENTO

Vista frontale

Vista laterale

14

5

100

Schema

72

AC

AC

AC

Monofase

Trifase

Trifase + N

Attenzione: Per il modello ADR-R E i secondari dei TA non possono essere collegati a terra.

MISURA E CONTROLLO

ADR TRIFASE CON USCITA SERIALE RS-485

• Possibilità di visualizzare le grandezze di sistema ed il valore massimo

registrato della grandezza di sistema corrente

• Memorizzazione dei valori di picco e relativi tempi legati all’ora corrente

• Alimentazione: 230 V AC 50/60 Hz

• Display LCD retroilluminato a 3 campi numerici

• Rapporti dei TA e TV selezionabili direttamente da programmazione

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

• Azzeramento contatore di energia attiva

• Azzeramento contatore di energia reattiva

• Gestione retroilluminazione ON/OFF o temporizzata

• Uscita RS-485 per comunicazione dati con possibilità di visualizzare

ed archiviare le misurazioni effettuate (ADR-view)

Attenzione:

• Possibilità di collegare a terra i secondari dei TA (solo modello ADR-R)

Codice

VN561700

VE280400

Modello

ADR-R

ADR-R E

Descrizione

Analizzatore di rete con uscita RS-485

Analizzatore di rete con uscita RS-485 non isolato

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

Alimentazione

Frequenza

Assorbimento

Display

Grado di protezione

Precisione tensione

Precisione corrente

Precisione potenza

Precisione frequenza

Energia attiva

Energia reattiva

RIFERIMENTI NORMATIVI

V AC

230 (-15% ÷ +10%)

Hz

50 / 60

VA

4

LCD retroilluminato

IP54

0,5% f.s. + 1 digit

0,5% f.s. + 1 digit

1% f.s. + 1 digit

Hz

± 1

Classe 2

Classe 3

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità relativa

Massima tensione ingresso voltmetrico

(inserzione diretta)

Rapporti di trasformazione

°C

°C

Morsettiera da 2,5 mm

2

ad innesto

0 ÷ +50

-20 ÷ +60

10 ÷ 90% non condensante

550 V RMS (47 ÷ 63 Hz)

TV 1 ÷ 9999 V

TA 1 ÷ 9999 A
