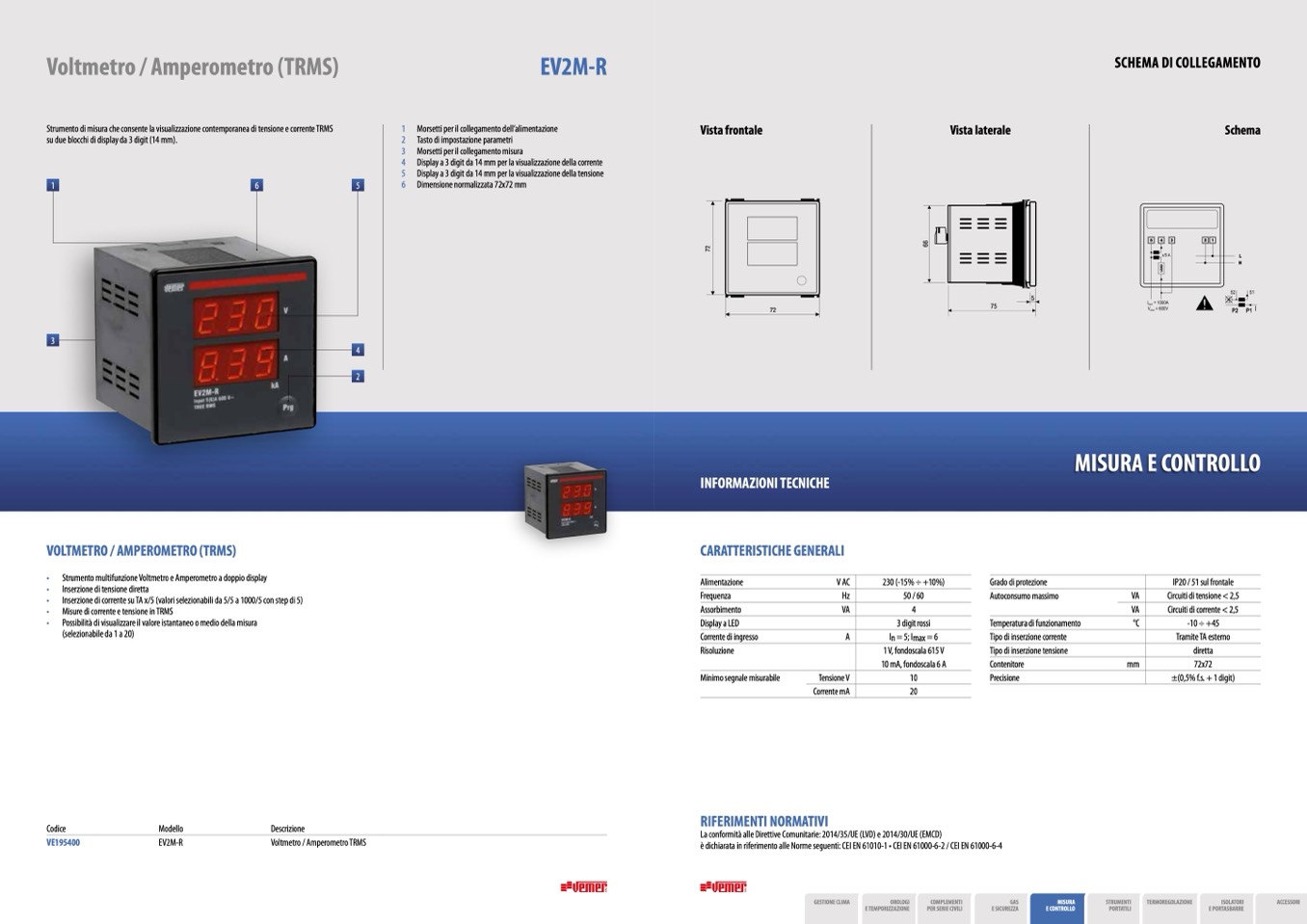

Voltmetro / Amperometro (TRMS)
EV2M-R
SCHEMA DI COLLEGAMENTO
Strumento di misura che consente la visualizzazione contemporanea di tensione e corrente TRMS
su due blocchi di display da 3 digit (14 mm).
6
5
1 Morsetti per il collegamento dell’alimentazione
2 Tasto di impostazione parametri
3 Morsetti per il collegamento misura
4 Display a 3 digit da 14 mm per la visualizzazione della corrente
5 Display a 3 digit da 14 mm per la visualizzazione della tensione
6 Dimensione normalizzata 72x72 mm
Vista frontale
Vista laterale
Schema
1
5
72
75
3
4
2
MISURA E CONTROLLO
VOLTMETRO / AMPEROMETRO (TRMS)
• Strumento multifunzione Voltmetro e Amperometro a doppio display
• Inserzione di tensione diretta
• Inserzione di corrente su TA x/5 (valori selezionabili da 5/5 a 1000/5 con step di 5)
• Misure di corrente e tensione in TRMS
• Possibilità di visualizzare il valore istantaneo o medio della misura
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
Frequenza
Hz
Assorbimento
VA
Display a LED
230 (-15% ÷ +10%)
50 / 60
4
3 digit rossi
In = 5; Imax = 6
1 V, fondoscala 615 V
10 mA, fondoscala 6 A
10
20
Grado di protezione
Autoconsumo massimo
Temperatura di funzionamento
Tipo di inserzione corrente
Tipo di inserzione tensione
Contenitore
IP20 / 51 sul frontale
VA
Circuiti di tensione < 2,5
VA
Circuiti di corrente < 2,5
°C
-10 ÷ +45
Tramite TA esterno
diretta
mm
72x72
±(0,5% f.s. + 1 digit)
(selezionabile da 1 a 20)
Corrente di ingresso
Risoluzione
Minimo segnale misurabile
A
Tensione V
Corrente mA
Codice
VE195400
Modello
EV2M-R
Descrizione
Voltmetro / Amperometro TRMS
RIFERIMENTI NORMATIVI
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
Precisione
