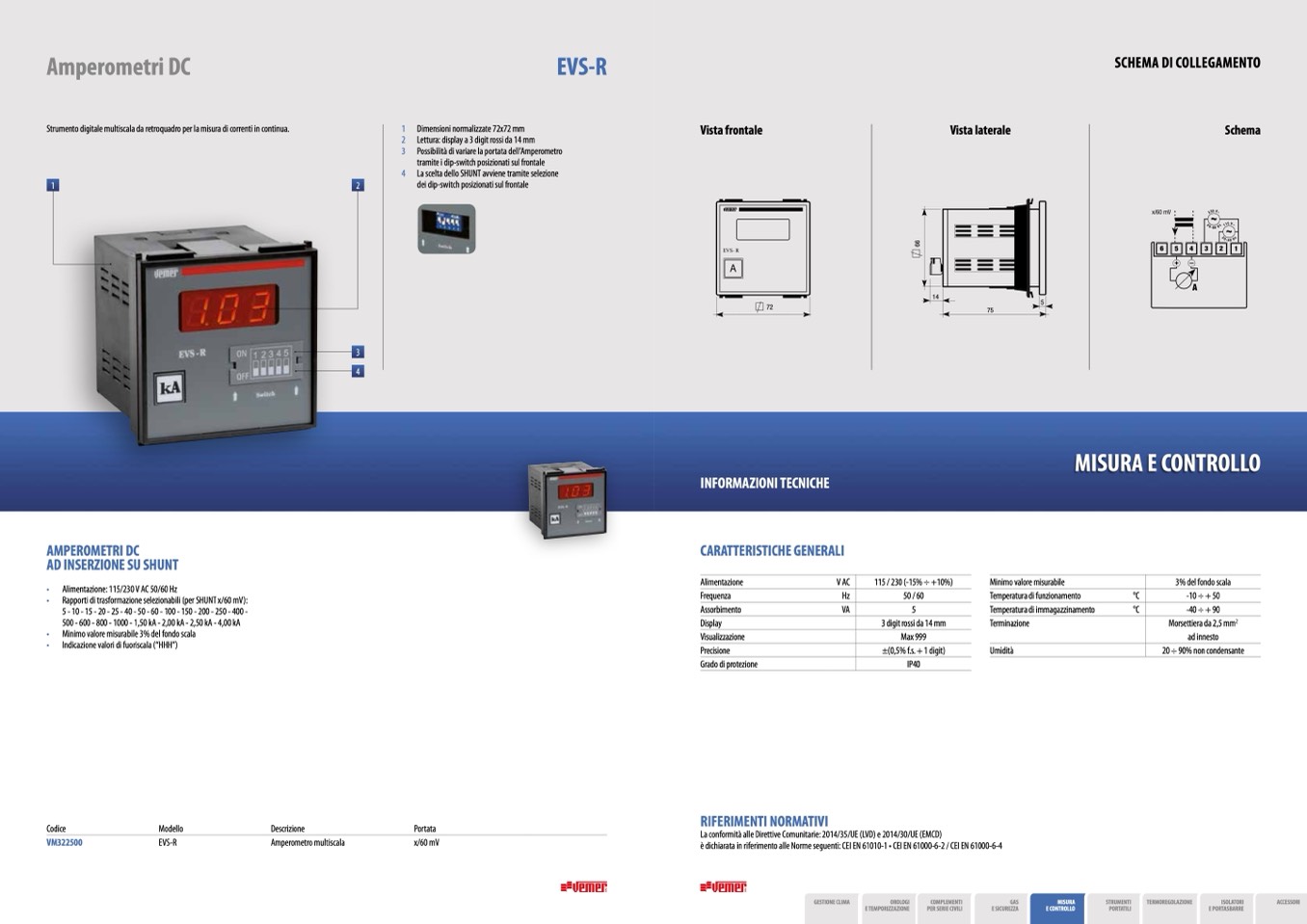

Amperometri DC

EVS-R

SCHEMA DI COLLEGAMENTO

Strumento digitale multiscala da retroquadro per la misura di correnti in continua.

1

2

3

4

Dimensioni normalizzate 72x72 mm

Lettura: display a 3 digit rossi da 14 mm

Possibilità di variare la portata dell’Amperometro

tramite i dip-switch posizionati sul frontale

La scelta dello SHUNT avviene tramite selezione

dei dip-switch posizionati sul frontale

Vista frontale

Vista laterale

Schema

2

14

5

72

75

3

4

1

MISURA E CONTROLLO

AMPEROMETRI DC

AD INSERZIONE SU SHUNT

• Alimentazione: 115/230 V AC 50/60 Hz

• Rapporti di trasformazione selezionabili (per SHUNT x/60 mV):

5 - 10 - 15 - 20 - 25 - 40 - 50 - 60 - 100 - 150 - 200 - 250 - 400 -

500 - 600 - 800 - 1000 - 1,50 kA - 2,00 kA - 2,50 kA - 4,00 kA

• Minimo valore misurabile 3% del fondo scala

• Indicazione valori di fuoriscala (“HHH”)

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Codice

VM322500

Modello

EVS-R

Descrizione

Amperometro multiscala

Portata

x/60 mV

RIFERIMENTI NORMATIVI

Alimentazione

Frequenza

Assorbimento

Display

Visualizzazione

Precisione

Grado di protezione

V AC

115 / 230 (-15% ÷ +10%)

Hz

50 / 60

VA

5

3 digit rossi da 14 mm

Max 999

±(0,5% f.s. + 1 digit)

IP40

Minimo valore misurabile

Temperatura di funzionamento

Temperatura di immagazzinamento

Terminazione

°C

°C

3% del fondo scala

-10 ÷ + 50

-40 ÷ + 90

Morsettiera da 2,5 mm

2

ad innesto

20 ÷ 90% non condensante

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

Umidità

234
