Modello
YXE-E01U1(E)
YXE-C01U1(E)
YJE-C01T(E)
Funzioni principali
Numero massimo di unit
à interne collegabili
1
1
16
Modalit
à
•
•
•
Impostazione temperatura
•
•
•
Timer
•
•
•
Funzione Sleep
•
•
•
Programmazione settimanale
-
•
•
Display codici di errore
•
•
•
Ricevitore telecomando
•
•
-
Indicatore pulizia
filtro
•
•
•
Timer pulizia
filtro
•
•
•
°C/F
•
•
•
Orologio
-
•
•
Controllo centralizzato
-
-
•
I Feel
•
•
•
Regolazione del flusso d'aria
•
•
•
Impostazione della pressione statica
•
•
•
Impostazione On-Off
•
•
•
Riavvio automatico
•
•
•
Dimmer
•
•
•
Oscillazione verticale
•
•
•
Oscillazione orizzontale
•
•
•
Altre caratteristiche
Schermo LCD
•
•
•
Dimensione: 86x86x15 cm
•
-
-
Dimensione: 120x120x20 cm
-
•
•
Alimentazione DC 12-17V
•
•
-
Alimentazione AC 175-264V
-
-
•
Distanza dall'unità interna
40 m
40 m
40 m
BACnet
-
-
•
Modulo interfaccia
B544(E)
Modulo interfaccia per BACnet, Modbus, Sistemi multi commerciali
Esempio
ODU1
IDU1
ODU2
IDU2
IDU3-1
ODU3
IDU3-2
B543(E)
B543(E)
B543(E)
B543(E)
Diagramma sistema centralizzato
A+
B-
A+
B-
A+
B
-
A+
B-
B-
A+
Modbus
*B543(E) connects Wi-Fi port.
Modbus Host
Computer
Linea Commerciale

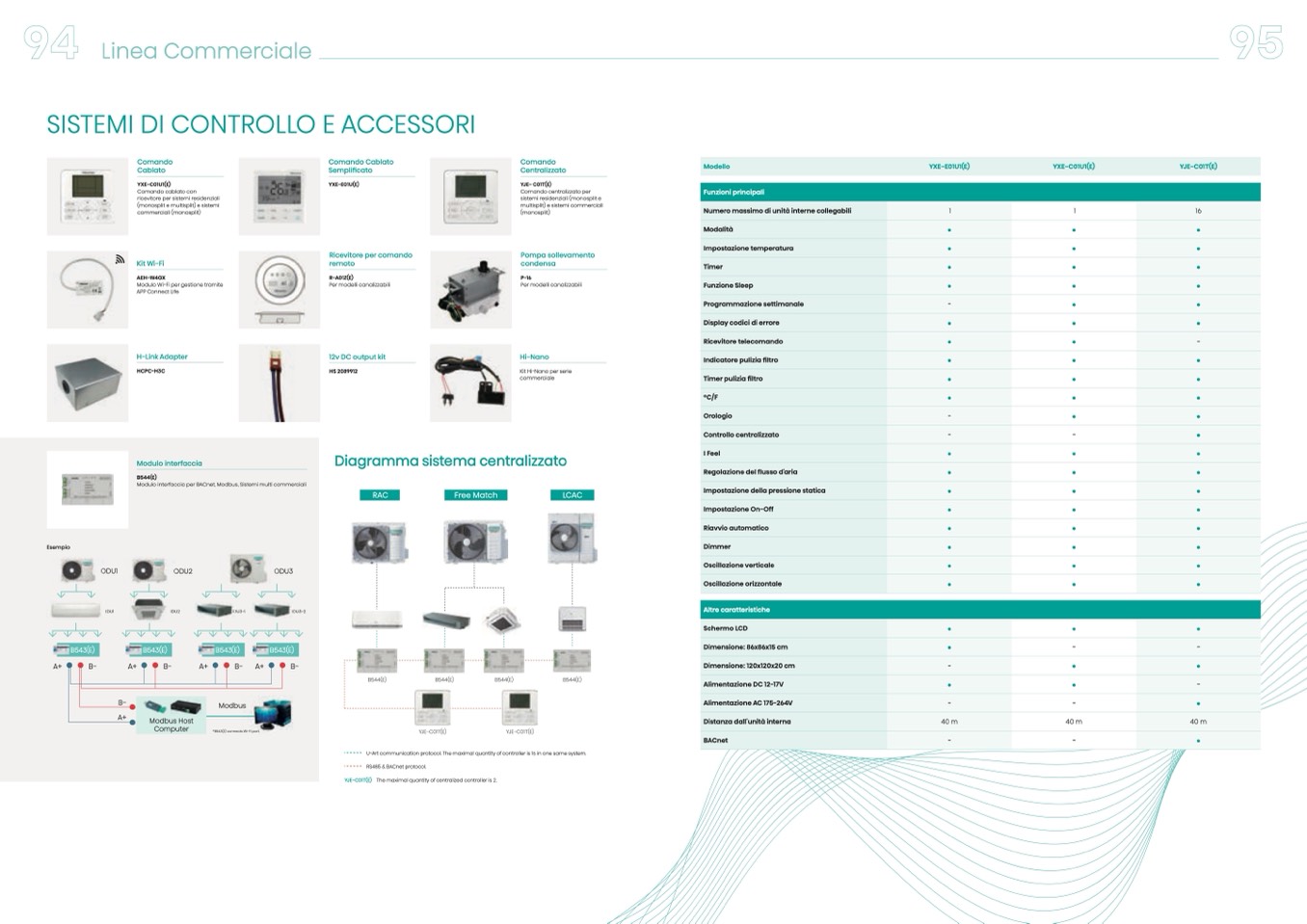

SISTEMI DI CONTROLLO E ACCESSORI
Comando
Cablato
YXE-C01U1(E)
Comando cablato con
ricevitore per sistemi residenziali
(monosplit e multisplit) e sistemi
commerciali (monosplit)
Kit Wi-Fi
AEH-W4GX
Modulo Wi-Fi per gestione tramite
APP Connect Life
H-Link Adapter
HCPC-H3C
Comando Cablato
Semplificato
YXE-E01U(E)
Ricevitore per comando
remoto
R-A01Z(E)
Per modelli canalizzabili
12v DC output kit
HS 2089912
Comando
Centralizzato
YJE- C01T(E)
Comando centralizzato per
sistemi residenziali (monosplit e
multisplit) e sistemi commerciali
(monosplit)
Pompa sollevamento
condensa
P-16
Per modelli canalizzabili
Hi-Nano
Kit Hi-Nano per serie
commerciale
Diagramma sistema centralizzato
U-Art communication protocol. The maximal quantity of controller is 16 in one same system.
RS485 & BACnet protocol.
YJE-C01T(E) The maximal quantity of centralized controller is 2.
