CARATTERISTICHE E VANTAGGI
• Isolamento termico in
poliuretano espanso
• Facilità nel collegamento
elettrico (spazio sufficiente per il
cablaggio)
• Facilità di manutenzione
• Struttura compatta
• Raccordi a tenuta piatta
• Facilità d’uso del display della
centralina
• Tratti di ingresso e di uscita ideali
per il contatore di calore (mag-
giore precisione di misurazione)
• Struttura stabile
• Accessori delle tubazioni verni-
ciati a polvere
POTENZA DIMENSIONE PRIMARIO
DIMENSIONE SECONDARIO
DIMENSIONI mm, L/P/H
400 kW
DN 50
DN 65
1600/850/1700
500 kW
DN 65
DN 80
1800/900/1700
750 kW
DN 80
DN 100
2000/1100/1800
1000 kW
DN 80
DN 100
2000/1300/1800
Le versioni consigliate da Danfoss
Parametri tecnici:
- Livello di pressione: PN16 (25)
- Δ T: 35 °C/20 °C
Flessibilità nell’inserimento
Su richiesta lo scambiatore di calore
e il relativo supporto possono essere
forniti nella versione smontabile. In tal
caso la profondità massima di inseri-
mento è di soli 750 mm.
Attacco primario:
a sinistra o a destra verso l’alto
Attacco secondario:
a sinistra o a destra verso l’alto
Scambiatore di calore:
montato nel senso della larghezza
Telaio:
telaio in acciaio saldato, laccato
Centralina:
• ECL 310
A seconda delle dimensioni, delle
caratteristiche e del tipo d’uso, ogni
edificio ha un fabbisogno termico
specifico e necessita di una sotto-
stazione di utenza con determinate
caratteristiche. Per soddisfare le
esigenze del cliente e per rispettare
le condizioni di allacciamento del
gestore della rete, ogni sottostazione
d’utenza di Danfoss viene progettata,
dimensionata e fabbricata in modo
individuale.
Ambito d’impiego
La sottostazione d’utenza DSE è stata
sviluppata per essere utilizzata nelle
reti di teleriscaldamento. A seconda
del modello può venir utilizzata in
microreti e in macroreti, per basse
(LT) e per alte temperatura (HT). La
sottostazione d’utenza è un prodotto
innovativo che determina gli standard
da seguire in questo settore. Come re-
golatore comunicativo viene utilizzata
l’innovativa centralina per teleriscal-
damento ECL 310.
Struttura
I vari componenti vengono collegati
mediante accessori per le tubazioni
verniciati a polvere e saldati che pos-
sono venir ordinati con un isolamento
termico rimovibile in poliuretano
espanso.
Vantaggi:
• struttura stabile
• perdite per irradiazione minime
• lunga durata
• tutti i punti di misurazione della
pressione e della temperatura già
predisposti.
Montaggio
La stazione compatta è prevista per il
montaggio a pavimento. La direzione
dei raccordi e l’intera struttura vengo-
no determinate in base alle esigenze
del cliente e alle caratteristiche del
luogo.

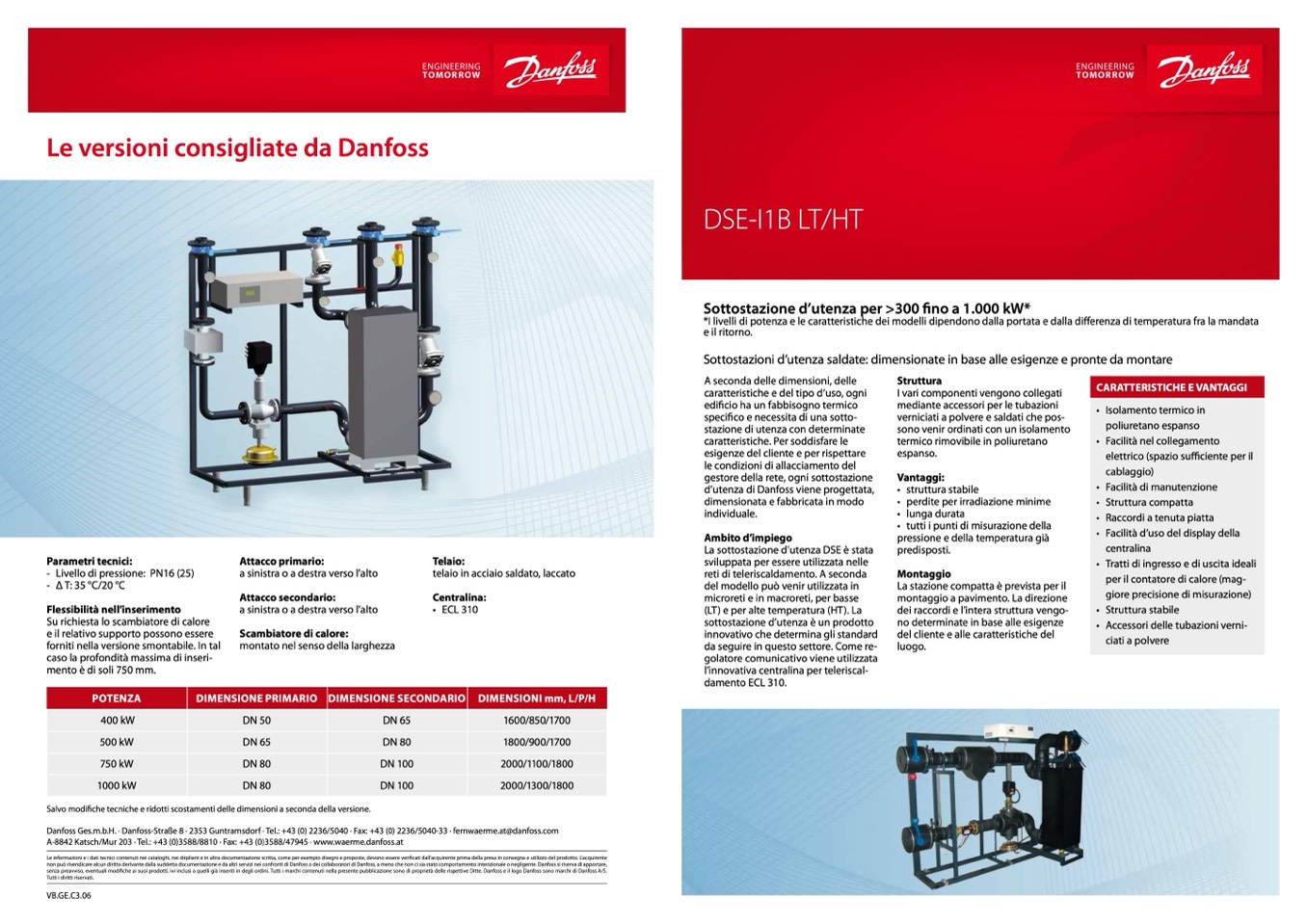

DSE-I1B LT/HT
Sottostazione d’utenza per >300 fino a 1.000 kW*
*I livelli di potenza e le caratteristiche dei modelli dipendono dalla portata e dalla differenza di temperatura fra la mandata
e il ritorno.
Sottostazioni d’utenza saldate: dimensionate in base alle esigenze e pronte da montare
Salvo modifiche tecniche e ridotti scostamenti delle dimensioni a seconda della versione.
