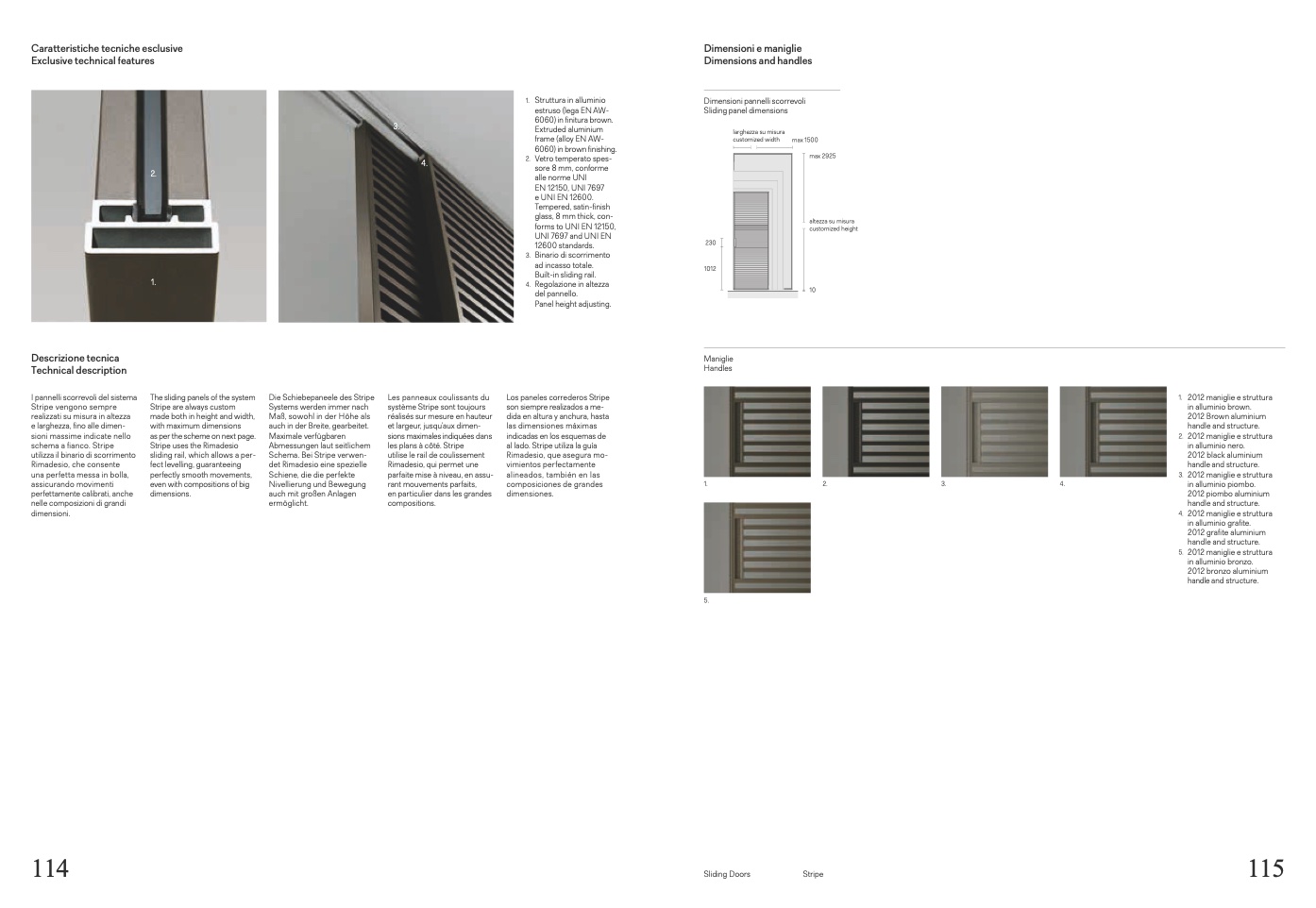

Caratteristiche tecniche esclusive

Exclusive technical features

Dimensioni e maniglie

Dimensions and handles

Dimensioni pannelli scorrevoli

Sliding panel dimensions

2.

1.

3.

4.

1. Struttura in alluminio

estruso (lega EN AW-

6060) in finitura brown.

Extruded aluminium

frame (alloy EN AW-

6060) in brown finishing.

2. Vetrotemperatospes-

sore 8 mm, conforme

alle norme UNI

EN 12150, UNI 7697

e UNI EN 12600.

Tempered, satin-finish

glass, 8 mm thick, con-

forms to UNI EN 12150,

UNI 7697 and UNI EN

12600 standards.

3. Binariodiscorrimento

ad incasso totale.

Built-in sliding rail.

4. Regolazioneinaltezza

del pannello.

Panel height adjusting.

Los paneles correderos Stripe

son siempre realizados a me-

dida en altura y anchura, hasta

las dimensiones máximas

indicadas en los esquemas de

al lado. Stripe utiliza la guía

Rimadesio, que asegura mo-

vimientos perfectamente

alineados, también en las

composiciones de grandes

dimensiones.

larghezza su misura

customized width

max 1500

max 2925

altezza su misura

customized height

10

Descrizione tecnica

Technical description

I pannelli scorrevoli del sistema

Stripe vengono sempre

realizzati su misura in altezza

e larghezza, fino alle dimen-

sioni massime indicate nello

schema a fianco. Stripe

utilizza il binario di scorrimento

Rimadesio, che consente

una perfetta messa in bolla,

assicurando movimenti

perfettamente calibrati, anche

nelle composizioni di grandi

dimensioni.

The sliding panels of the system

Stripe are always custom

made both in height and width,

with maximum dimensions

as per the scheme on next page.

Stripe uses the Rimadesio

sliding rail, which allows a per-

fect levelling, guaranteeing

perfectly smooth movements,

even with compositions of big

dimensions.

Die Schiebepaneele des Stripe

Systems werden immer nach

Maß, sowohl in der Höhe als

auch in der Breite, gearbeitet.

Maximale verfügbaren

Abmessungen laut seitlichem

Schema. Bei Stripe verwen-

det Rimadesio eine spezielle

Schiene, die die perfekte

Nivellierung und Bewegung

auch mit großen Anlagen

ermöglicht.

Les panneaux coulissants du

système Stripe sont toujours

réalisés sur mesure en hauteur

et largeur, jusqu’aux dimen-

sions maximales indiquées dans

les plans à côté. Stripe

utilise le rail de coulissement

Rimadesio, qui permet une

parfaite mise à niveau, en assu-

rant mouvements parfaits,

en particulier dans les grandes

compositions.

Maniglie

Handles

1.

5.

2.

3.

4.

1. 2012 maniglie e struttura

in alluminio brown.

2012 Brown aluminium

handle and structure.

2. 2012 maniglie e struttura

in alluminio nero.

2012 black aluminium

handle and structure.

3. 2012 maniglie e struttura

in alluminio piombo.

2012 piombo aluminium

handle and structure.

4. 2012 maniglie e struttura

in alluminio grafite.

2012 grafite aluminium

handle and structure.

5. 2012maniglieestruttura

in alluminio bronzo.

2012 bronzo aluminium

handle and structure.

230

1012

114

Sliding Doors

Stripe

115
