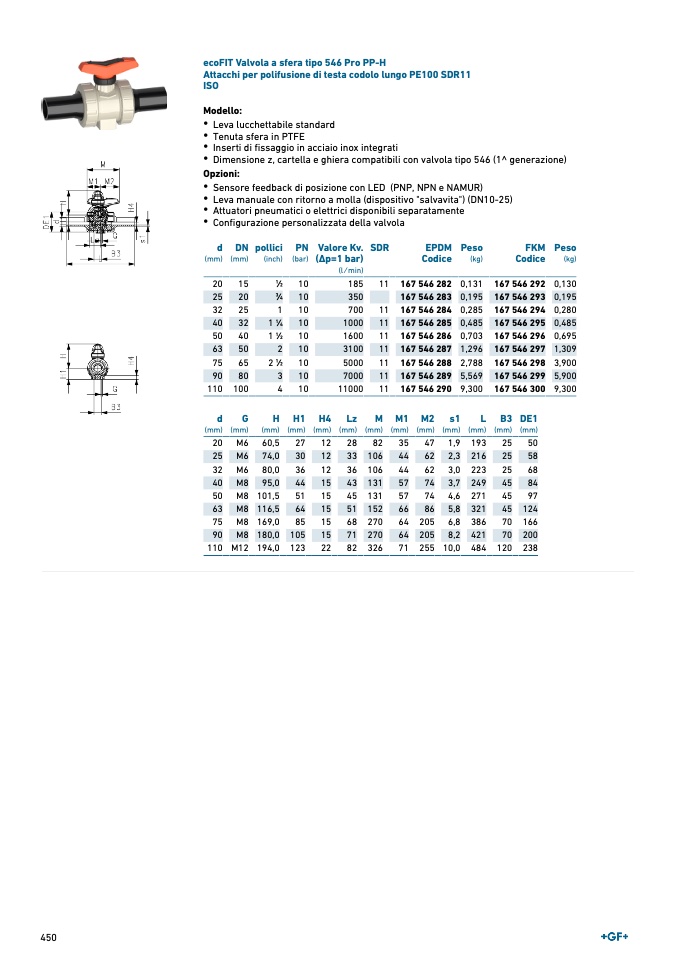

ecoFIT Valvola a sfera tipo 546 Pro PP-H
Attacchi per polifusione di testa codolo lungo PE100 SDR11
ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
SDR
EPD
M
Codice
Peso
(kg)
FKM
Codice
Peso
(kg
)
20
15
1∕2
10
185
11 167 546 282 0,131 167 546 292 0,13
0
25
20
3∕4
10
350
167 546 283 0,195 167 546 293 0,19
5
32
25
1
10
700
11 167 546 284 0,285 167 546 294 0,28
0
40
32
1 1∕4
10
1000
11 167 546 285 0,485 167 546 295 0,48
5
50
40
1 1∕2
10
1600
11 167 546 286 0,703 167 546 296 0,69
5
63
50
2
10
3100
11 167 546 287 1,296 167 546 297 1,30
9
75
65
2 1∕2
10
5000
11 167 546 288 2,788 167 546 298 3,90
0
90
80
3
10
7000
11 167 546 289 5,569 167 546 299 5,90
0
110 100
4
10
11000
11 167 546 290 9,300 167 546 300 9,30
0
d
(mm
)
G
(mm
)
H
(mm
)
H
1
(mm
)
H
4
(mm
)
Lz
(mm
)
M
(mm)
M1
(mm)
M2
(mm)
s
1
(mm)
L
(mm
)
B
3
(mm
)
DE1
(mm)
20 M6 60,5
27
12
28
82
35
47 1,9 193
25
5
0
25 M6 74,0
30
12
33 106
44
62 2,3 216
25
5
8
32 M6 80,0
36
12
36 106
44
62 3,0 223
25
6
8
40 M8 95,0
44
15
43 131
57
74 3,7 249
45
8
4
50 M8 101,5
51
15
45 131
57
74 4,6 271
45
9
7
63 M8 116,5
64
15
51 152
66
86 5,8 321
45 124
75 M8 169,0
85
15
68 270
64 205 6,8 386
70 166
90 M8 180,0 105
15
71 270
64 205 8,2 421
70 200
110 M12 194,0 123
22
82 326
71 255 10,0 484 120 238
