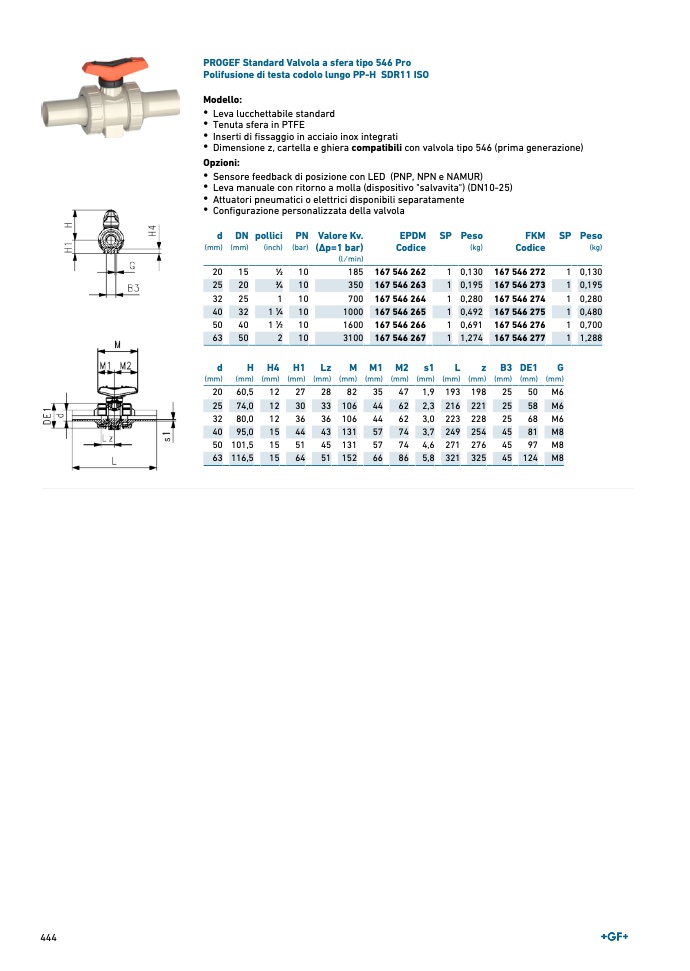

PROGEF Standard Valvola a sfera tipo 546 Pro
Polifusione di testa codolo lungo PP-H SDR11 ISO
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione
)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
pollici
(inch)
P
N
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPD
M
Codic
e
SP Peso
(kg)
FKM
Codice
SP Peso
(kg
)
20
15
1∕2
10
185 167 546 262
1 0,130 167 546 272
1 0,13
0
25
20
3∕4
10
350 167 546 263
1 0,195 167 546 273
1 0,19
5
32
25
1
10
700 167 546 264
1 0,280 167 546 274
1 0,28
0
40
32
1 1∕4
10
1000 167 546 265
1 0,492 167 546 275
1 0,48
0
50
40
1 1∕2
10
1600 167 546 266
1 0,691 167 546 276
1 0,70
0
63
50
2
10
3100 167 546 267
1 1,274 167 546 277
1 1,28
8
d
(mm
)
H
(mm
)
H
4
(mm
)
H
1
(mm
)
Lz
(mm
)
M
(mm
)
M1
(mm)
M2
(mm)
s1
(mm)
L
(mm)
z
(mm
)
B
3
(mm
)
DE1
(mm)
G
(mm)
20 60,5
12
27
28
82
35
47 1,9 193 198
25
50 M6
25 74,0
12
30
33 106
44
62 2,3 216 221
25
58 M6
32 80,0
12
36
36 106
44
62 3,0 223 228
25
68 M6
40 95,0
15
44
43 131
57
74 3,7 249 254
45
81 M8
50 101,5
15
51
45 131
57
74 4,6 271 276
45
97 M8
63 116,5
15
64
51 152
66
86 5,8 321 325
45 124 M8
