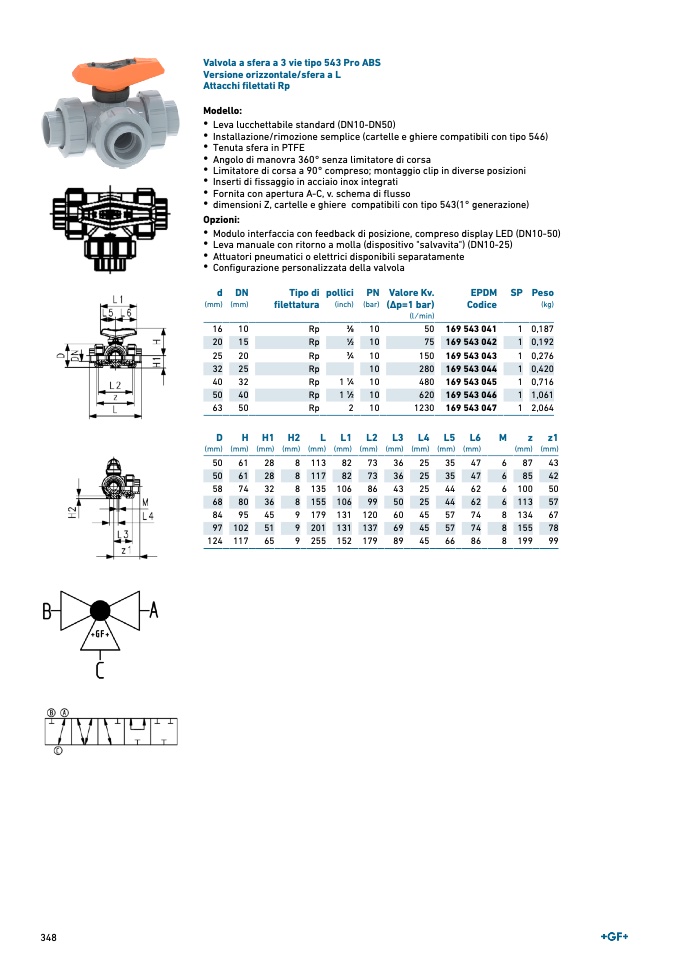

Valvola a sfera a 3 vie tipo 543 Pro ABS
Versione orizzontale/sfera a
L
Attacchi filettati R
p
Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546
)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di cors
a
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizion
i
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)
Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50
)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d
(mm
)
D
N
(mm
)
Tipo di
filettatura
pollici
(inch)
PN
(bar
)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPDM
Codic
e
SP Peso
(kg)
16
10
Rp
3∕8
10
50 169 543 041
1 0,187
20
15
Rp
1∕2
10
75 169 543 042
1 0,192
25
20
Rp
3∕4
10
150 169 543 043
1 0,276
32
25
Rp
10
280 169 543 044
1 0,420
40
32
Rp
1 1∕4
10
480 169 543 045
1 0,716
50
40
Rp
1 1∕2
10
620 169 543 046
1 1,061
63
50
Rp
2
10
1230 169 543 047
1 2,064
D
(mm
)
H
(mm
)
H1
(mm
)
H
2
(mm
)
L
(mm)
L1
(mm)
L2
(mm)
L3
(mm)
L
4
(mm
)
L
5
(mm
)
L6
(mm
)
M
z
(mm)
z1
(mm)
50
61
28
8 113
82
73
36
25
35
47
6
87
4
3
50
61
28
8 117
82
73
36
25
35
47
6
85
4
2
58
74
32
8 135 106
86
43
25
44
62
6 100
5
0
68
80
36
8 155 106
99
50
25
44
62
6 113
5
7
84
95
45
9 179 131 120
60
45
57
74
8 134
6
7
97 102
51
9 201 131 137
69
45
57
74
8 155
7
8
124 117
65
9 255 152 179
89
45
66
86
8 199
9
9
348
