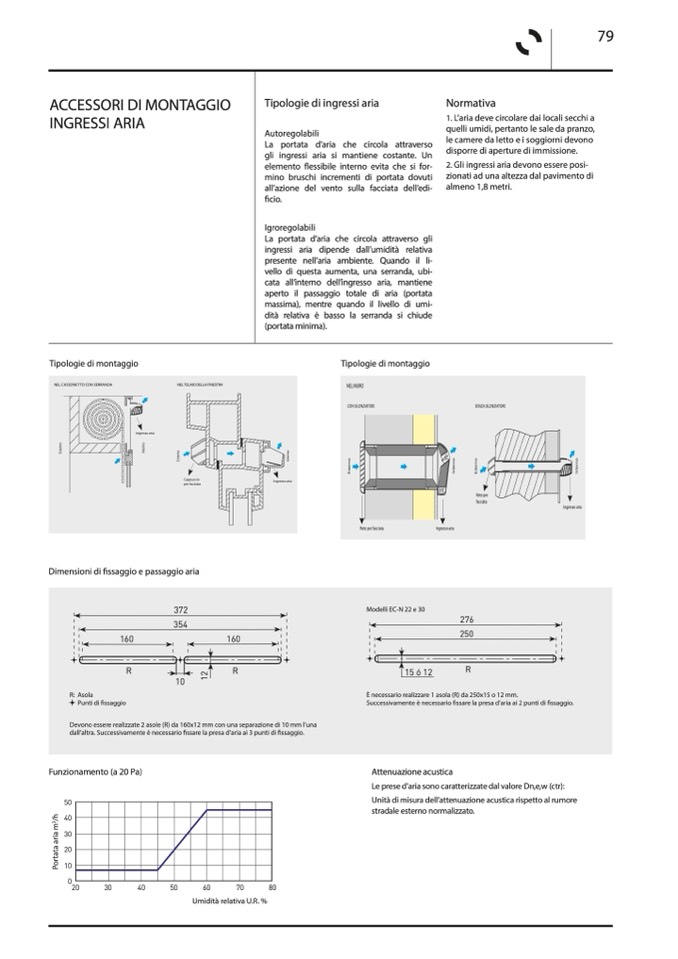

ACCESSORI DI MONTAGGIO
INGRESSI ARIA
Tipologie di ingressi aria
Autoregolabili
La portata d’aria che circola attraverso
gli ingressi aria si mantiene costante. Un
elemento flessibile interno evita che si for-
mino bruschi incrementi di portata dovuti
all’azione del vento sulla facciata dell’edi-
ficio.
Igroregolabili
La portata d’aria che circola attraverso gli
ingressi aria dipende dall’umidità relativa
presente nell’aria ambiente. Quando il li-
vello di questa aumenta, una serranda, ubi-
cata all’interno dell’ingresso aria, mantiene
aperto il passaggio totale di aria (portata
massima), mentre quando il livello di umi-
dità relativa è basso la serranda si chiude
(portata minima).
Tipologie di montaggio
NEL MURO
CON SILENZIATORE
Rete per facciata
Modelli EC-N 22 e 30
Normativa
1. L’aria deve circolare dai locali secchi a
quelli umidi, pertanto le sale da pranzo,
le camere da letto e i soggiorni devono
disporre di aperture di immissione.
2. Gli ingressi aria devono essere posi-
zionati ad una altezza dal pavimento di
almeno 1,8 metri.
Tipologie di montaggio
NEL CASSONETTO CON SERRANDA
Ingresso aria
NEL TELAIO DELLA FINESTRA
h
40
3
/
o
o
SENZA SILENZIATORE
Rete per
facciata
276
250
n
r
e
t
n
r
e
t
s
E
n
I
o
n
r
o
n
r
e
t
s
E
e
t
n
I
o
n
r
o
n
r
o
n
r
o
n
r
e
t
s
e
t
n
e
t
s
e
t
n
E
I
E
I
Cappuccio
per facciata
Dimensioni di fissaggio e passaggio aria
Ingresso aria
160
R
R: Asola
Punti di fissaggio
372
354
2
1
160
R
15 ó 12
R
30
20
10
0
20
30
40
50
60
70
80
10
Devono essere realizzate 2 asole (R) da 160x12 mm con una separazione di 10 mm l’una
dall’altra. Successivamente è necessario fissare la presa d’aria ai 3 punti di fissaggio.
Funzionamento (a 20 Pa)
50
m
a
i
r
a
t
a
t
r
o
P
È necessario realizzare 1 asola (R) da 250x15 o 12 mm.
Successivamente è necessario fissare la presa d’aria ai 2 punti di fissaggio.
Attenuazione acustica
Le prese d’aria sono caratterizzate dal valore Dn,e,w (ctr):
Unità di misura dell’attenuazione acustica rispetto al rumore
stradale esterno normalizzato.
Umidità relativa U.R. %
Ingresso aria
Ingresso aria
