VENTILAZIONE MECCANICA CONTROLLATA

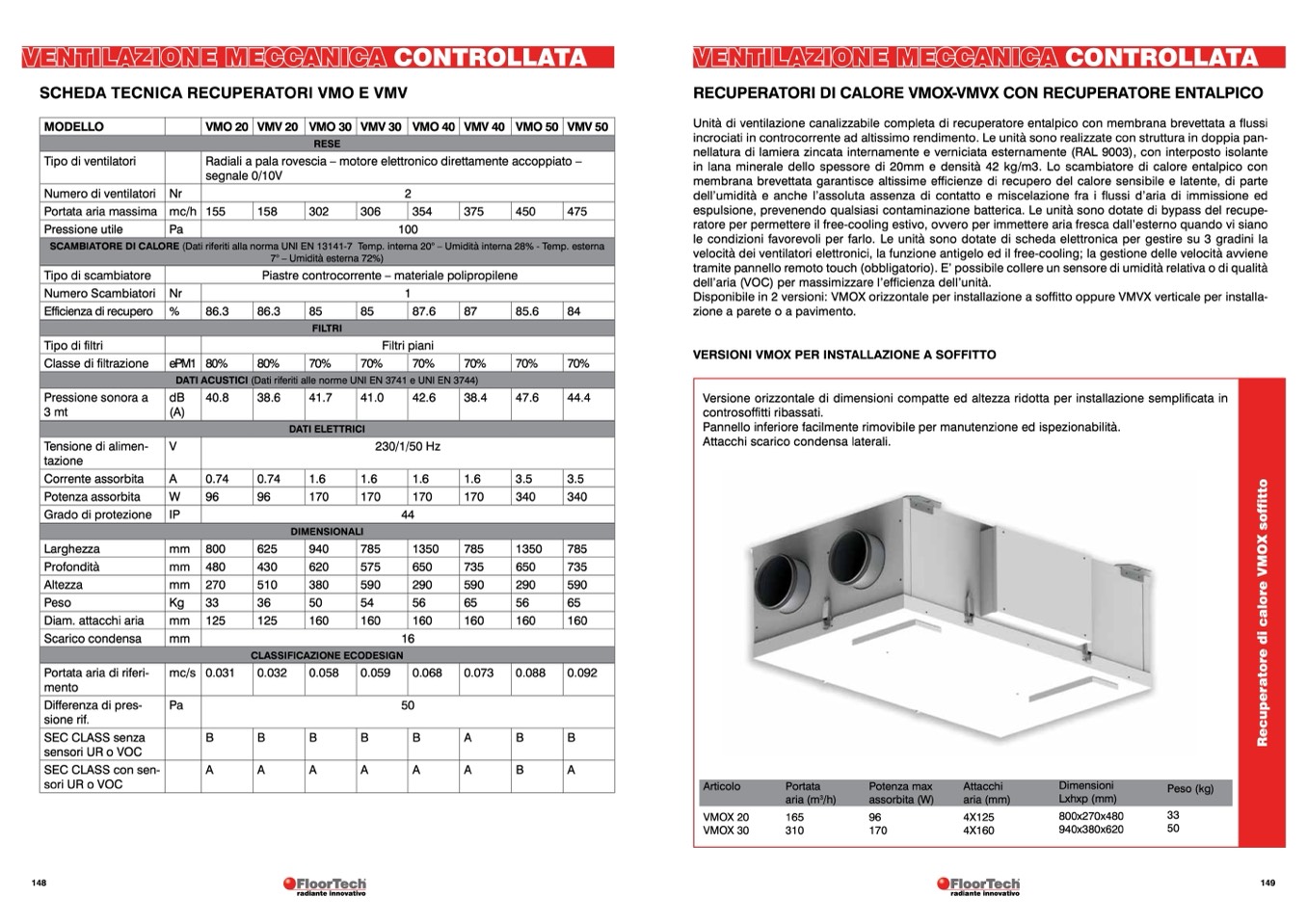

SCHEDA TECNICA RECUPERATORI VMO E VMV

VENTILAZIONE MECCANICA CONTROLLATA

RECUPERATORI DI CALORE VMOX-VMVX CON RECUPERATORE ENTALPICO

Unità di ventilazione canalizzabile completa di recuperatore entalpico con membrana brevettata a flussi

incrociati in controcorrente ad altissimo rendimento. Le unità sono realizzate con struttura in doppia pan-

nellatura di lamiera zincata internamente e verniciata esternamente (RAL 9003), con interposto isolante

in lana minerale dello spessore di 20mm e densità 42 kg/m3. Lo scambiatore di calore entalpico con

membrana brevettata garantisce altissime efficienze di recupero del calore sensibile e latente, di parte

dell’umidità e anche l’assoluta assenza di contatto e miscelazione fra i flussi d’aria di immissione ed

espulsione, prevenendo qualsiasi contaminazione batterica. Le unità sono dotate di bypass del recupe-

ratore per permettere il free-cooling estivo, ovvero per immettere aria fresca dall’esterno quando vi siano

le condizioni favorevoli per farlo. Le unità sono dotate di scheda elettronica per gestire su 3 gradini la

velocità dei ventilatori elettronici, la funzione antigelo ed il free-cooling; la gestione delle velocità avviene

tramite pannello remoto touch (obbligatorio). E’ possibile collere un sensore di umidità relativa o di qualità

dell’aria (VOC) per massimizzare l’efficienza dell’unità.

Disponibile in 2 versioni: VMOX orizzontale per installazione a soffitto oppure VMVX verticale per installa-

zione a parete o a pavimento.

VERSIONI VMOX PER INSTALLAZIONE A SOFFITTO

Versione orizzontale di dimensioni compatte ed altezza ridotta per installazione semplificata in

controsoffitti ribassati.

Pannello inferiore facilmente rimovibile per manutenzione ed ispezionabilità.

Attacchi scarico condensa laterali.

148

149

MODELLO

Tipo di ventilatori

Numero di ventilatori

Portata aria massima

Pressione utile

VMO20 VMV20 VMO30 VMV30 VMO40 VMV40 VMO50 VMV50

RESE

Radiali a pala rovescia – motore elettronico direttamente accoppiato –

segnale 0/10V

Nr

mc/h 155

Pa

158

302

306

2

100

450

475

SCAMBIATORE DI CALORE (Dati riferiti alla norma UNI EN 13141-7 Temp. interna 20° – Umidità interna 28% - Temp. esterna

7° – Umidità esterna 72%)

Tipo di scambiatore

Numero Scambiatori Nr

Efficienza di recupero %

86.3

86.3

85

85

87.6

87

FILTRI

Tipo di filtri

Filtri piani

Classe di filtrazione

ePM1 80%

80%

70%

70%

70%

70%

DATI ACUSTICI (Dati riferiti alle norme UNI EN 3741 e UNI EN 3744)

Pressione sonora a

dB

3 mt

(A)

Tensione di alimen-

V

tazione

Corrente assorbita

A

Potenza assorbita

W

Grado di protezione IP

Larghezza

mm

Profondità

mm

Altezza

mm

Peso

Kg

Diam. attacchi aria

mm

Scarico condensa

mm

Portata aria di riferi-

mc/s

mento

Differenza di pres-

Pa

sione rif.

SEC CLASS senza

sensori UR o VOC

SEC CLASS con sen-

sori UR o VOC

40.8

0.74

96

800

480

270

33

125

0.031

38.6

41.7

41.0

42.6

DATI ELETTRICI

230/1/50 Hz

0.74

1.6

1.6

1.6

96

170

170

170

44

DIMENSIONALI

625

940

785

1350

430

620

575

650

510

380

590

290

36

50

54

56

125

160

160

160

16

CLASSIFICAZIONE ECODESIGN

0.032

0.058

0.059

0.068

50

70%

70%

38.4

47.6

44.4

Piastre controcorrente – materiale polipropilene

1

B

B

B

B

B

A

A

A

A

A

1.6

3.5

3.5

170

340

340

785

1350

785

735

650

735

590

290

590

65

56

65

160

160

160

0.073

0.088

0.092

A

B

B

A

B

A

radiante innovativo

radiante innovativo

354

375

85.6

84

R

e

c

u

p

e

r

a

t

o

r

e

d

i

c

a

l

o

r

e

V

M

O

X

s

o

f

f

i

t

t

o

Articolo

VMOX 20

VMOX 30

Portata

aria (m

3

/h)

165

310

Potenza max

assorbita (W)

96

170

Attacchi

aria (mm)

4X125

4X160

Dimensioni

Lxhxp (mm)

800x270x480

940x380x620

Peso (kg)

33

50
