DEUMIDIFICAZIONE

Negli impianti radianti funzionanti anche in raffrescamento, per la stagione estiva è fondamentale instal-

lare un sistema di deumidificazione adeguatamente dimensionato per garantire il comfort e evitare la

possibile formazione di condensa sulle superfici radianti.

In ambienti residenziali, per ottenere il giusto grado di deumidificazione, è necessario prevedere il tratta-

mento di 1 vol/h.

I deumidificatori FloorTech sono appositamente studiati per essere abbinati all’impianto radiante per trat-

tare l’aria nella stagione estiva; nelle immagini sottostanti sono rappresentati schematicamente i funzio-

namenti dei deumidificatori.

Nella versione isoterma (standard) l’aria umida degli ambienti, che tipicamente si trova alla temperatura

di 26-27 °C, viene aspirata e filtrata (1), dopodiché viene raffreddata per mezzo di una batteria idronica (2)

alimentata con acqua alla temperatura di circa 15-18 °C.

L’effetto di questo raffreddamento è quello di portare l’aria umida il più vicino possibile alle condizioni di

condensazione sfruttando l’acqua che è già disponibile per alimentare il circuito dell’impianto radiante,

riducendo quindi il lavoro del compressore elettrico del circuito frigorifero.

L’aria così raffreddata attraversa la batteria di evaporazione del circuito frigorifero (3) cedendo umidità per

condensazione, raggiungendo un contenuto di umidità inferiore a quello dell’ambiente.

Prima dell’immissione in ambiente l’aria deve attraversare la batteria di condensazione (5), necessaria per

chiudere il circuito frigorifero: si sfrutta la temperatura dell’aria per far condensare il fluido frigorifero, in

tal modo il ciclo può ripetersi.

Tuttavia ora l’aria si è riscaldata, proprio per aver sottratto calore di condensazione al fluido, viene quindi

fatta passare attraverso ad una seconda batteria idronica (6) di post-raffreddamento che la riporta ad

una temperatura non superiore a quella che aveva in ingresso alla macchina. Segue, infine, l’immissione

dell’aria in ambiente.

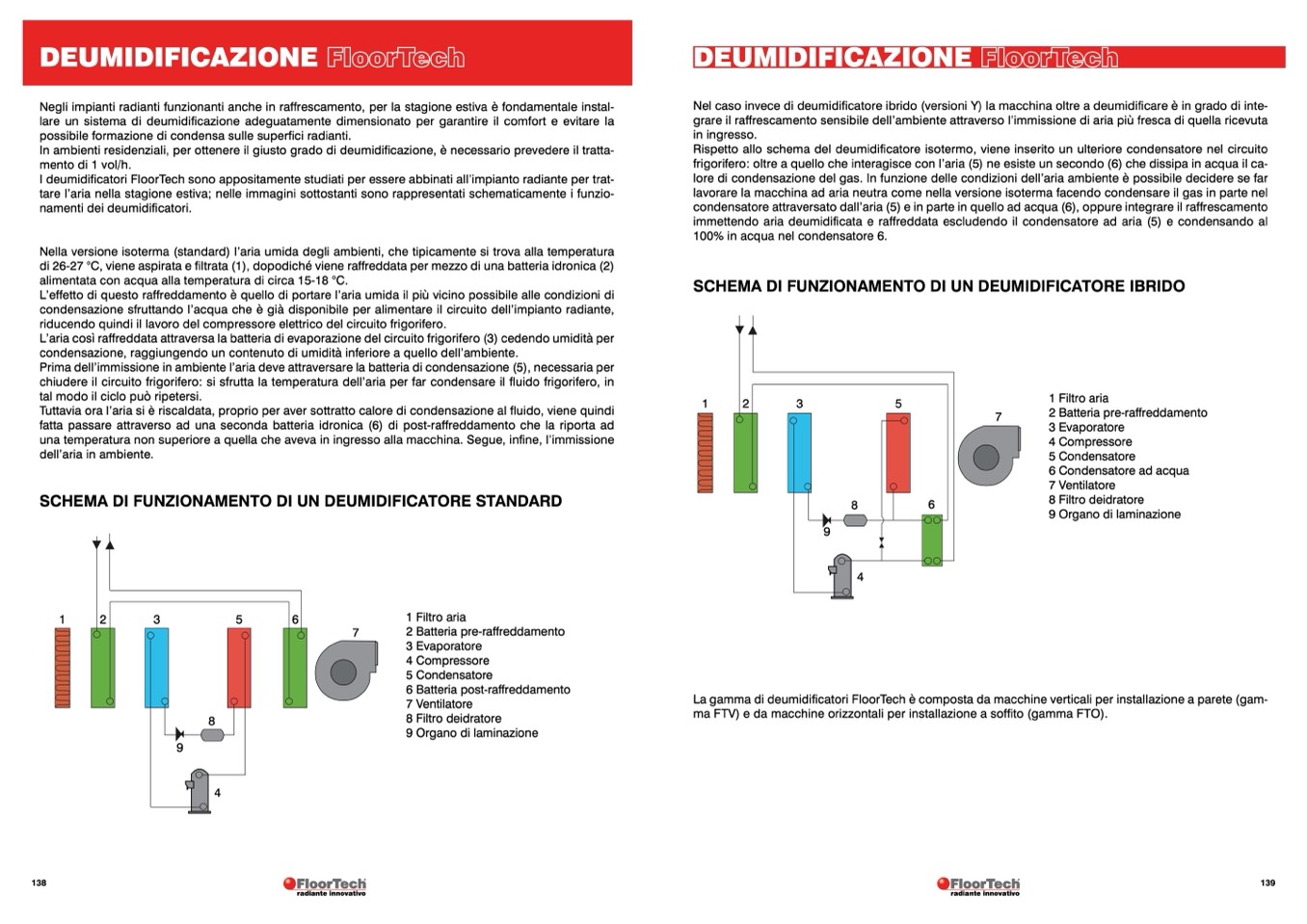

SCHEMA DI FUNZIONAMENTO DI UN DEUMIDIFICATORE STANDARD

DEUMIDIFICAZIONE

Nel caso invece di deumidificatore ibrido (versioni Y) la macchina oltre a deumidificare è in grado di inte-

grare il raffrescamento sensibile dell’ambiente attraverso l’immissione di aria più fresca di quella ricevuta

in ingresso.

Rispetto allo schema del deumidificatore isotermo, viene inserito un ulteriore condensatore nel circuito

frigorifero: oltre a quello che interagisce con l’aria (5) ne esiste un secondo (6) che dissipa in acqua il ca-

lore di condensazione del gas. In funzione delle condizioni dell’aria ambiente è possibile decidere se far

lavorare la macchina ad aria neutra come nella versione isoterma facendo condensare il gas in parte nel

condensatore attraversato dall’aria (5) e in parte in quello ad acqua (6), oppure integrare il raffrescamento

immettendo aria deumidificata e raffreddata escludendo il condensatore ad aria (5) e condensando al

100% in acqua nel condensatore 6.

SCHEMA DI FUNZIONAMENTO DI UN DEUMIDIFICATORE IBRIDO

1

2

3

5

6

8

9

4

7

1 Filtro aria

2 Batteria pre-raffreddamento

3 Evaporatore

4 Compressore

5 Condensatore

6 Batteria post-raffreddamento

7 Ventilatore

8 Filtro deidratore

9 Organo di laminazione

radiante innovativo

radiante innovativo

1

2

3

5

8

6

9

4

7

1 Filtro aria

2 Batteria pre-raffreddamento

3 Evaporatore

4 Compressore

5 Condensatore

6 Condensatore ad acqua

7 Ventilatore

8 Filtro deidratore

9 Organo di laminazione

La gamma di deumidificatori FloorTech è composta da macchine verticali per installazione a parete (gam-

ma FTV) e da macchine orizzontali per installazione a soffito (gamma FTO).
