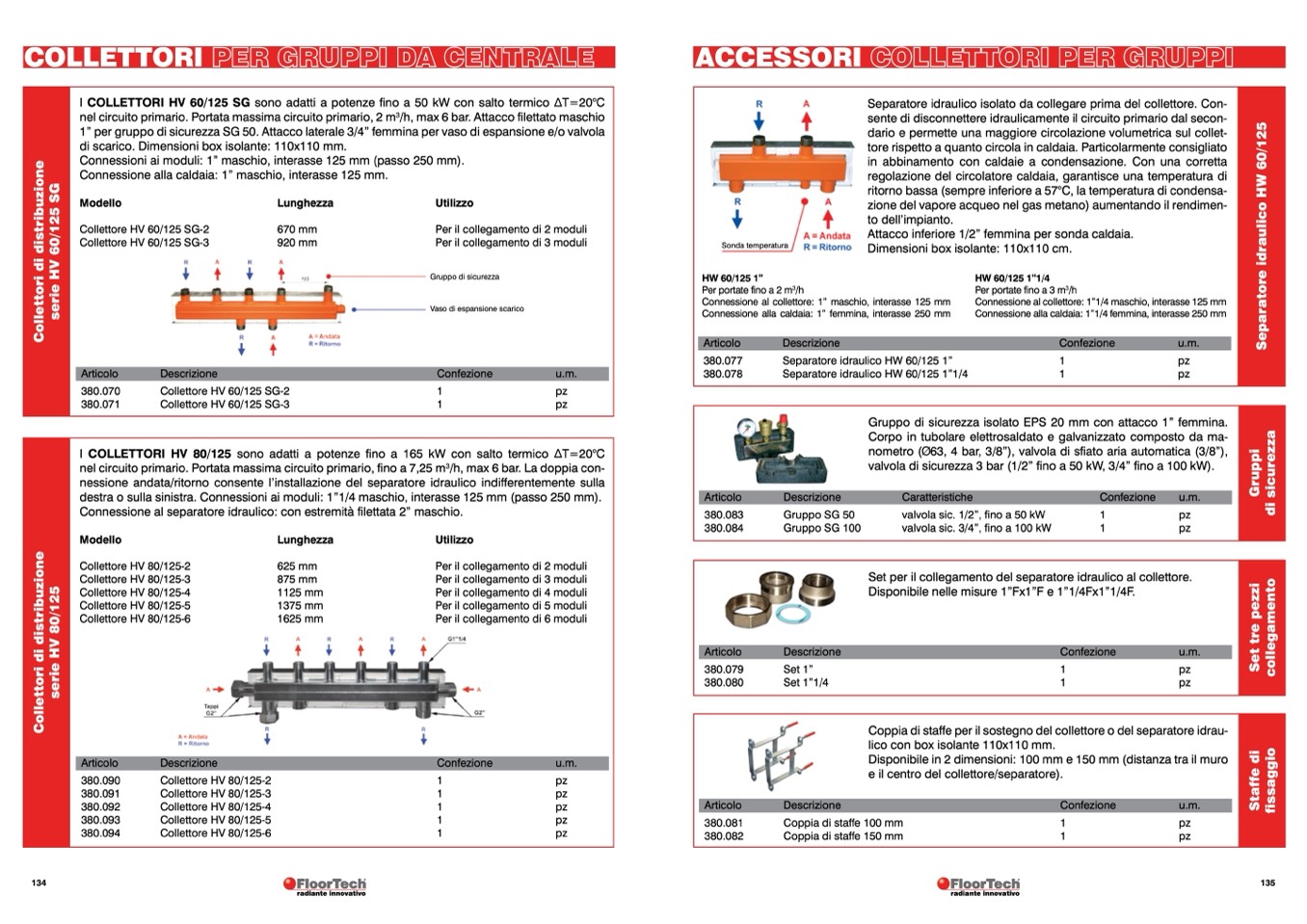

COLLETTORI

ACCESSORI

Articolo

Descrizione

Confezione

u.m.

I COLLETTORI HV 60/125 SG sono adatti a potenze fino a 50 kW con salto termico

T=20°C

nel circuito primario. Portata massima circuito primario, 2 m

3

/h, max 6 bar. Attacco filettato maschio

1” per gruppo di sicurezza SG 50. Attacco laterale 3/4” femmina per vaso di espansione e/o valvola

di scarico. Dimensioni box isolante: 110x110 mm.

Connessioni ai moduli: 1” maschio, interasse 125 mm (passo 250 mm).

Connessione alla caldaia: 1” maschio, interasse 125 mm.

Modello

Collettore HV 60/125 SG-2

Collettore HV 60/125 SG-3

Lunghezza

670 mm

920 mm

Utilizzo

Per il collegamento di 2 moduli

Per il collegamento di 3 moduli

Gruppo di sicurezza

Vaso di espansione scarico

1

pz

1

pz

380.070

Collettore HV 60/125 SG-2

380.071

Collettore HV 60/125 SG-3

Articolo

Descrizione

Confezione

u.m.

Sonda temperatura

HW 60/125 1”

Per portate fino a 2 m

3

/h

Connessione al collettore: 1” maschio, interasse 125 mm

Connessione alla caldaia: 1” femmina, interasse 250 mm

HW 60/125 1”1/4

Per portate fino a 3 m

3

/h

Connessione al collettore: 1”1/4 maschio, interasse 125 mm

Connessione alla caldaia: 1”1/4 femmina, interasse 250 mm

380.077

380.078

Separatore idraulico HW 60/125 1”

Separatore idraulico HW 60/125 1”1/4

1

1

pz

pz

Separatore idraulico isolato da collegare prima del collettore. Con-

sente di disconnettere idraulicamente il circuito primario dal secon-

dario e permette una maggiore circolazione volumetrica sul collet-

tore rispetto a quanto circola in caldaia. Particolarmente consigliato

in abbinamento con caldaie a condensazione. Con una corretta

regolazione del circolatore caldaia, garantisce una temperatura di

ritorno bassa (sempre inferiore a 57°C, la temperatura di condensa-

zione del vapore acqueo nel gas metano) aumentando il rendimen-

to dell’impianto.

Attacco inferiore 1/2” femmina per sonda caldaia.

Dimensioni box isolante: 110x110 cm.

Gruppo di sicurezza isolato EPS 20 mm con attacco 1” femmina.

Corpo in tubolare elettrosaldato e galvanizzato composto da ma-

nometro ( 63, 4 bar, 3/8”), valvola di sfiato aria automatica (3/8”),

valvola di sicurezza 3 bar (1/2” fino a 50 kW, 3/4” fino a 100 kW).

Articolo

Descrizione

380.083

Gruppo SG 50

380.084

Gruppo SG 100

Caratteristiche

valvola sic. 1/2”, fino a 50 kW

valvola sic. 3/4”, fino a 100 kW

Confezione

u.m.

1

pz

1

pz

I COLLETTORI HV 80/125 sono adatti a potenze fino a 165 kW con salto termico

T=20°C

nel circuito primario. Portata massima circuito primario, fino a 7,25 m

3

/h, max 6 bar. La doppia con-

nessione andata/ritorno consente l’installazione del separatore idraulico indifferentemente sulla

destra o sulla sinistra. Connessioni ai moduli: 1”1/4 maschio, interasse 125 mm (passo 250 mm).

Connessione al separatore idraulico: con estremità filettata 2” maschio.

Modello

Collettore HV 80/125-2

Collettore HV 80/125-3

Collettore HV 80/125-4

Collettore HV 80/125-5

Collettore HV 80/125-6

Lunghezza

625 mm

875 mm

1125 mm

1375 mm

1625 mm

Utilizzo

Per il collegamento di 2 moduli

Per il collegamento di 3 moduli

Per il collegamento di 4 moduli

Per il collegamento di 5 moduli

Per il collegamento di 6 moduli

380.090

Collettore HV 80/125-2

380.091

Collettore HV 80/125-3

380.092

Collettore HV 80/125-4

380.093

Collettore HV 80/125-5

380.094

Collettore HV 80/125-6

1

pz

1

pz

1

pz

1

pz

1

pz

Articolo

Descrizione

Confezione

u.m.

Articolo

Descrizione

380.079

Set 1”

380.080

Set 1”1/4

Set per il collegamento del separatore idraulico al collettore.

Disponibile nelle misure 1”Fx1”F e 1”1/4Fx1”1/4F.

Confezione

u.m.

1

pz

1

pz

Articolo

Descrizione

380.081

Coppia di staffe 100 mm

380.082

Coppia di staffe 150 mm

Coppia di staffe per il sostegno del collettore o del separatore idrau-

lico con box isolante 110x110 mm.

Disponibile in 2 dimensioni: 100 mm e 150 mm (distanza tra il muro

e il centro del collettore/separatore).

Confezione

u.m.

1

pz

1

pz
