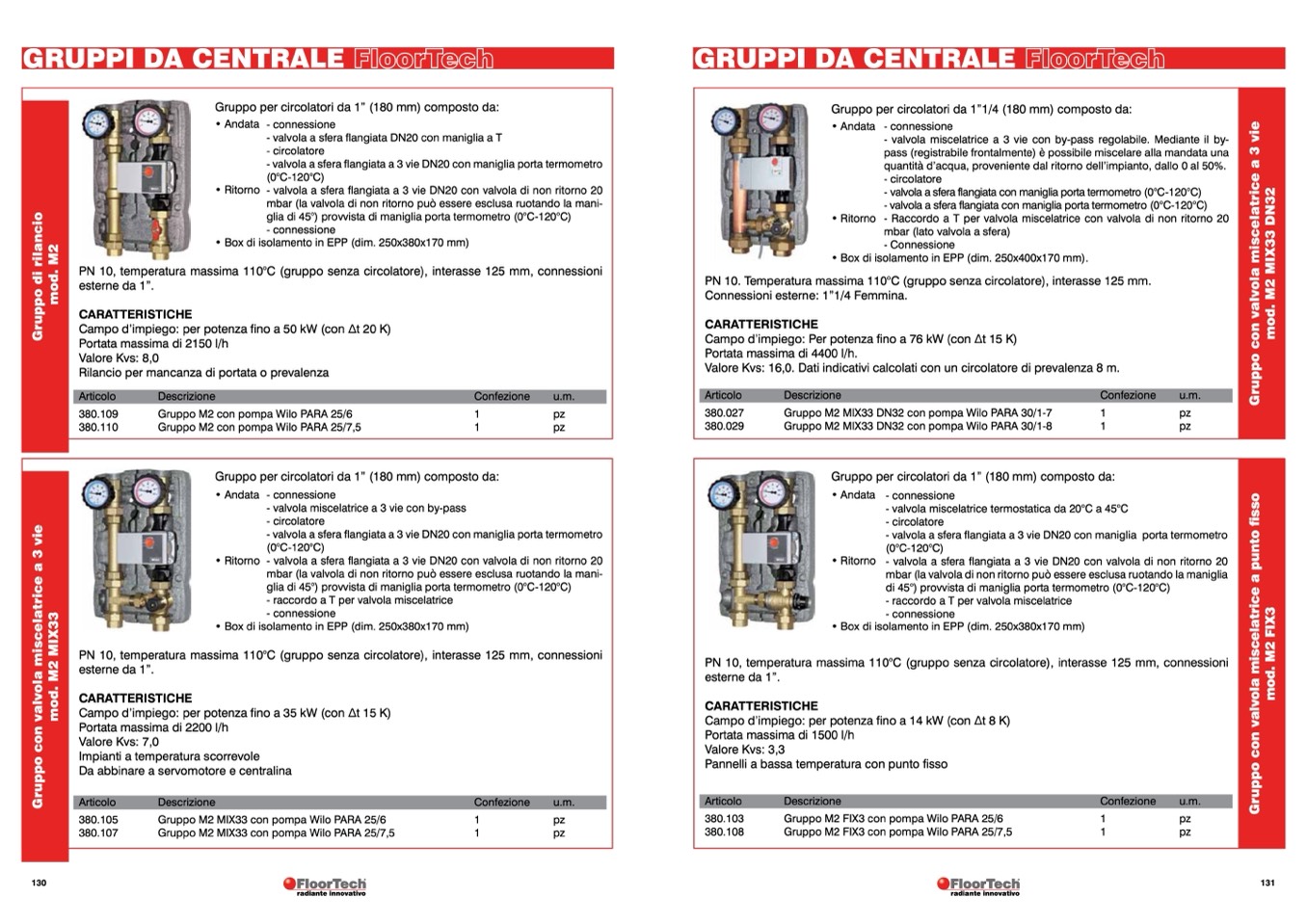

GRUPPI DA CENTRALE

GRUPPI DA CENTRALE

Gruppo per circolatori da 1” (180 mm) composto da:

• Andata - connessione

- valvola a sfera flangiata DN20 con maniglia a T

- circolatore

- valvola a sfera flangiata a 3 vie DN20 con maniglia porta termometro

(0°C-120°C)

• Ritorno - valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 20

mbar (la valvola di non ritorno può essere esclusa ruotando la mani-

glia di 45°) provvista di maniglia porta termometro (0°C-120°C)

- connessione

• Box di isolamento in EPP (dim. 250x380x170 mm)

PN 10, temperatura massima 110°C (gruppo senza circolatore), interasse 125 mm, connessioni

esterne da 1”.

CARATTERISTICHE

Campo d’impiego: per potenza fino a 50 kW (con

Portata massima di 2150 l/h

Valore Kvs: 8,0

Rilancio per mancanza di portata o prevalenza

Articolo

Descrizione

t 20 K)

380.109

Gruppo M2 con pompa Wilo PARA 25/6

380.110

Gruppo M2 con pompa Wilo PARA 25/7,5

Confezione

u.m.

1

pz

1

pz

Gruppo per circolatori da 1”1/4 (180 mm) composto da:

• Andata

• Ritorno

- connessione

- valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-

pass (registrabile frontalmente) è possibile miscelare alla mandata una

quantità d’acqua, proveniente dal ritorno dell’impianto, dallo 0 al 50%.

- circolatore

- valvola a sfera flangiata con maniglia porta termometro (0°C-120°C)

- valvola a sfera flangiata con maniglia porta termometro (0°C-120°C)

- Raccordo a T per valvola miscelatrice con valvola di non ritorno 20

mbar (lato valvola a sfera)

- Connessione

• Box di isolamento in EPP (dim. 250x400x170 mm).

PN 10. Temperatura massima 110°C (gruppo senza circolatore), interasse 125 mm.

Connessioni esterne: 1”1/4 Femmina.

CARATTERISTICHE

Campo d’impiego: Per potenza fino a 76 kW (con

t 15 K)

Portata massima di 4400 l/h.

Valore Kvs: 16,0. Dati indicativi calcolati con un circolatore di prevalenza 8 m.

Articolo

Descrizione

380.027

Gruppo M2 MIX33 DN32 con pompa Wilo PARA 30/1-7

380.029

Gruppo M2 MIX33 DN32 con pompa Wilo PARA 30/1-8

Confezione

u.m.

1

pz

1

pz

Gruppo per circolatori da 1” (180 mm) composto da:

• Andata

• Ritorno

- connessione

- valvola miscelatrice a 3 vie con by-pass

- circolatore

- valvola a sfera flangiata a 3 vie DN20 con maniglia porta termometro

(0°C-120°C)

- valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 20

mbar (la valvola di non ritorno può essere esclusa ruotando la mani-

glia di 45°) provvista di maniglia porta termometro (0°C-120°C)

- raccordo a T per valvola miscelatrice

- connessione

• Box di isolamento in EPP (dim. 250x380x170 mm)

PN 10, temperatura massima 110°C (gruppo senza circolatore), interasse 125 mm, connessioni

esterne da 1”.

CARATTERISTICHE

Campo d’impiego: per potenza fino a 35 kW (con

t 15 K)

Portata massima di 2200 l/h

Valore Kvs: 7,0

Impianti a temperatura scorrevole

Da abbinare a servomotore e centralina

Articolo

Descrizione

380.105

Gruppo M2 MIX33 con pompa Wilo PARA 25/6

380.107

Gruppo M2 MIX33 con pompa Wilo PARA 25/7,5

Confezione

u.m.

1

pz

1

pz

Gruppo per circolatori da 1” (180 mm) composto da:

• Andata

• Ritorno

- connessione

- valvola miscelatrice termostatica da 20°C a 45°C

- circolatore

- valvola a sfera flangiata a 3 vie DN20 con maniglia porta termometro

(0°C-120°C)

- valvola a sfera flangiata a 3 vie DN20 con valvola di non ritorno 20

mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia

di 45°) provvista di maniglia porta termometro (0°C-120°C)

- raccordo a T per valvola miscelatrice

- connessione

• Box di isolamento in EPP (dim. 250x380x170 mm)

PN 10, temperatura massima 110°C (gruppo senza circolatore), interasse 125 mm, connessioni

esterne da 1”.

CARATTERISTICHE

Campo d’impiego: per potenza fino a 14 kW (con

t 8 K)

Portata massima di 1500 l/h

Valore Kvs: 3,3

Pannelli a bassa temperatura con punto fisso

Articolo

Descrizione

380.103

Gruppo M2 FIX3 con pompa Wilo PARA 25/6

380.108

Gruppo M2 FIX3 con pompa Wilo PARA 25/7,5

Confezione

u.m.

1

pz

1

pz
