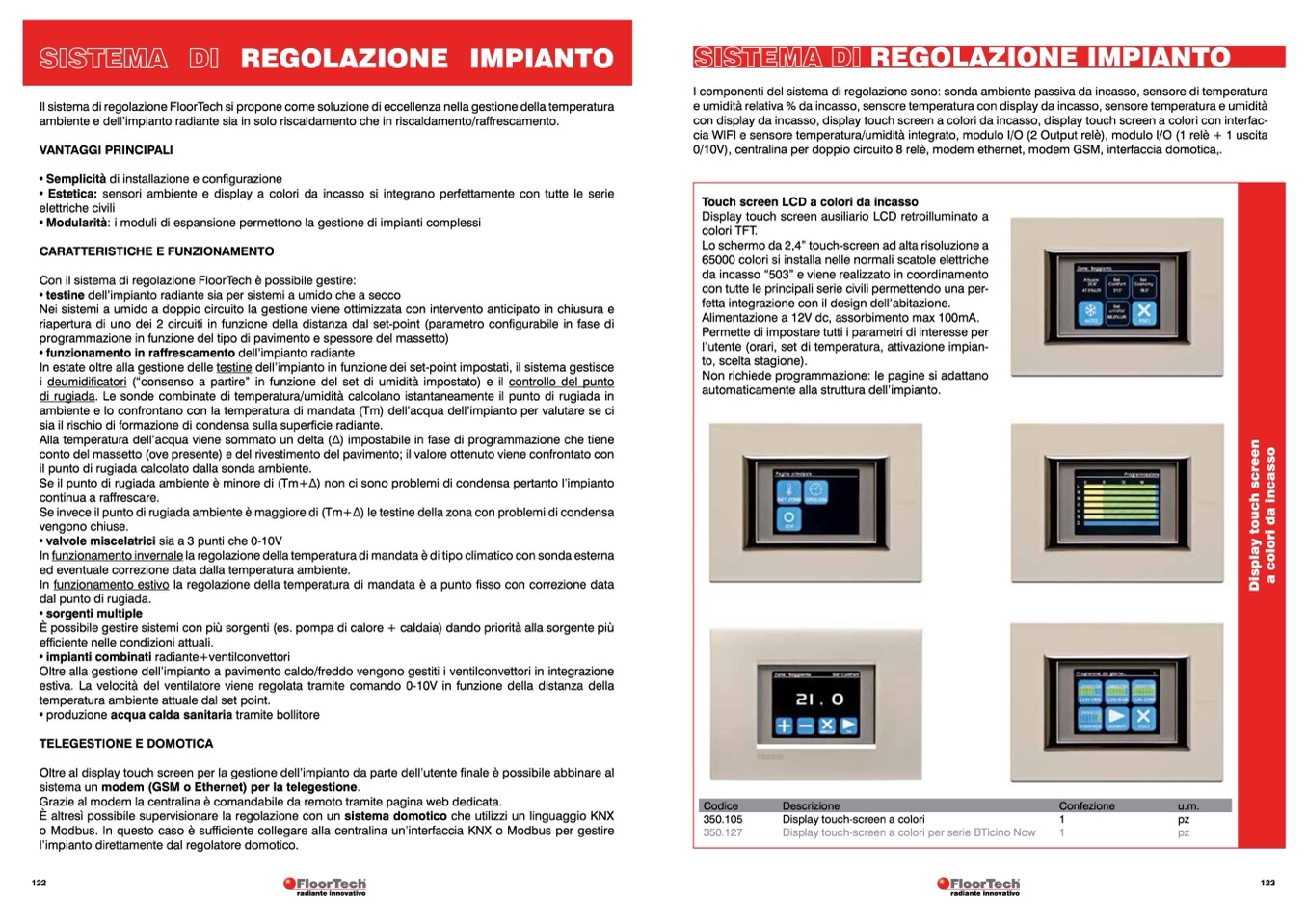

REGOLAZIONE IMPIANTO
Il sistema di regolazione FloorTech si propone come soluzione di eccellenza nella gestione della temperatura
ambiente e dell’impianto radiante sia in solo riscaldamento che in riscaldamento/raffrescamento.
VANTAGGI PRINCIPALI
Semplicità di installazione e configurazione
Estetica: sensori ambiente e display a colori da incasso si integrano perfettamente con tutte le serie
elettriche civili
Modularità: i moduli di espansione permettono la gestione di impianti complessi
CARATTERISTICHE E FUNZIONAMENTO
Con il sistema di regolazione FloorTech è possibile gestire:
testine dell’impianto radiante sia per sistemi a umido che a secco
Nei sistemi a umido a doppio circuito la gestione viene ottimizzata con intervento anticipato in chiusura e
riapertura di uno dei 2 circuiti in funzione della distanza dal set-point (parametro configurabile in fase di
programmazione in funzione del tipo di pavimento e spessore del massetto)
funzionamento in raffrescamento dell’impianto radiante
In estate oltre alla gestione delle testine dell’impianto in funzione dei set-point impostati, il sistema gestisce
i deumidificatori (“consenso a partire” in funzione del set di umidità impostato) e il controllo del punto
di rugiada. Le sonde combinate di temperatura/umidit
à calcolano istantaneamente il punto di rugiada in
ambiente e lo confrontano con la temperatura di mandata (Tm) dell’acqua dell’impianto per valutare se ci
sia il rischio di formazione di condensa sulla superficie radiante.
Alla temperatura dell’acqua viene sommato un delta ( ) impostabile in fase di programmazione che tiene
conto del massetto (ove presente) e del rivestimento del pavimento; il valore ottenuto viene confrontato con
il punto di rugiada calcolato dalla sonda ambiente.
Se il punto di rugiada ambiente è minore di (Tm+
) non ci sono problemi di condensa pertanto l’impianto
continua a raffrescare.
Se invece il punto di rugiada ambiente è maggiore di (Tm+
) le testine della zona con problemi di condensa
vengono chiuse.
valvole miscelatrici sia a 3 punti che 0-10V
In funzionamento invernale la regolazione della temperatura di mandata è di tipo climatico con sonda esterna
ed eventuale correzione data dalla temperatura ambiente.
In funzionamento estivo la regolazione della temperatura di mandata è a punto fisso con correzione data
dal punto di rugiada.
sorgenti multiple
è possibile gestire sistemi con pi
ù sorgenti (es. pompa di calore + caldaia) dando priorità alla sorgente più
efficiente nelle condizioni attuali.
impianti combinati radiante+ventilconvettori
Oltre alla gestione dell’impianto a pavimento caldo/freddo vengono gestiti i ventilconvettori in integrazione
estiva. La velocità del ventilatore viene regolata tramite comando 0-10V in funzione della distanza della
temperatura ambiente attuale dal set point.
produzione acqua calda sanitaria tramite bollitore
TELEGESTIONE E DOMOTICA
Oltre al display touch screen per la gestione dell’impianto da parte dell’utente finale è possibile abbinare al
sistema un modem (GSM o Ethernet) per la telegestione.
Grazie al modem la centralina è comandabile da remoto tramite pagina web dedicata.
è altresì possibile supervisionare la regolazione con un sistema domotico che utilizzi un linguaggio KNX
o Modbus. In questo caso è sufficiente collegare alla centralina un’interfaccia KNX o Modbus per gestire
l’impianto direttamente dal regolatore domotico.
REGOLAZIONE IMPIANTO
I componenti del sistema di regolazione sono: sonda ambiente passiva da incasso, sensore di temperatura
e umidità relativa % da incasso, sensore temperatura con display da incasso, sensore temperatura e umidità
con display da incasso, display touch screen a colori da incasso, display touch screen a colori con interfac-
cia WIFI e sensore temperatura/umidità integrato, modulo I/O (2 Output relè), modulo I/O (1 relè + 1 uscita
0/10V), centralina per doppio circuito 8 relè, modem ethernet, modem GSM, interfaccia domotica,.
Touch screen LCD a colori da incasso
Display touch screen ausiliario LCD retroilluminato a
colori TFT.
Lo schermo da 2,4” touch-screen ad alta risoluzione a
65000 colori si installa nelle normali scatole elettriche
da incasso “503” e viene realizzato in coordinamento
con tutte le principali serie civili permettendo una per-
fetta integrazione con il design dell’abitazione.
Alimentazione a 12V dc, assorbimento max 100mA.
Permette di impostare tutti i parametri di interesse per
l’utente (orari, set di temperatura, attivazione impian-
to, scelta stagione).
Non richiede programmazione: le pagine si adattano
automaticamente alla struttura dell’impianto.
Codice
Descrizione
Confezione
u.m.
350.105
Display touch-screen a colori
1
pz
350.127
Display touch-screen a colori per serie BTicino Now
1
pz
