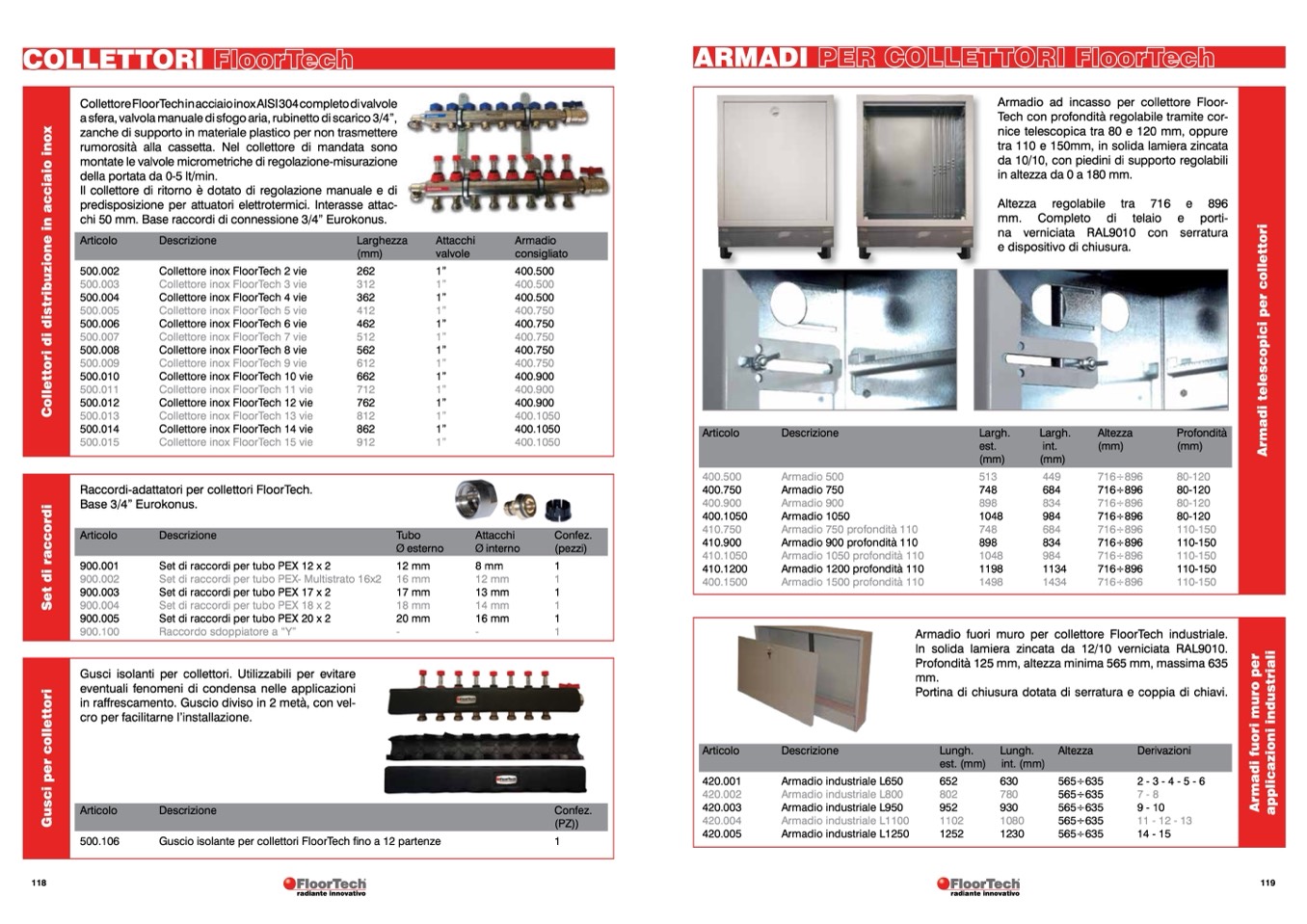

COLLETTORI
ARMADI
Collettore FloorTech in acciaio inox AISI 304 completo di valvole
a sfera, valvola manuale di sfogo aria, rubinetto di scarico 3/4”,
zanche di supporto in materiale plastico per non trasmettere
rumorosità alla cassetta. Nel collettore di mandata sono
montate le valvole micrometriche di regolazione-misurazione
della portata da 0-5 lt/min.
Il collettore di ritorno è dotato di regolazione manuale e di
predisposizione per attuatori elettrotermici. Interasse attac-
chi 50 mm. Base raccordi di connessione 3/4” Eurokonus.
Articolo
Descrizione
Larghezza
Attacchi
Armadio
(mm)
valvole
consigliato
500.002
Collettore inox FloorTech 2 vie
500.003
Collettore inox FloorTech 3 vie
500.004
Collettore inox FloorTech 4 vie
500.005
Collettore inox FloorTech 5 vie
500.006
Collettore inox FloorTech 6 vie
500.007
Collettore inox FloorTech 7 vie
500.008
Collettore inox FloorTech 8 vie
500.009
Collettore inox FloorTech 9 vie
500.010
Collettore inox FloorTech 10 vie
500.011
Collettore inox FloorTech 11 vie
500.012
Collettore inox FloorTech 12 vie
500.013
Collettore inox FloorTech 13 vie
500.014
Collettore inox FloorTech 14 vie
500.015
Collettore inox FloorTech 15 vie
262
1”
312
1”
362
1”
412
1”
462
1”
512
1”
562
1”
612
1”
662
1”
712
1”
762
1”
812
1”
862
1”
912
1”
400.500
400.500
400.500
400.750
400.750
400.750
400.750
400.750
400.900
400.900
400.900
400.1050
400.1050
400.1050
Articolo
Descrizione
Largh.
est.
Largh.
Altezza
Profondità
int.
(mm)
(mm)
400.500
Armadio 500
400.750
Armadio 750
400.900
Armadio 900
400.1050
Armadio 1050
410.750
Armadio 750 profondità 110
410.900
Armadio 900 profondità 110
410.1050
Armadio 1050 profondità 110
410.1200
Armadio 1200 profondità 110
400.1500
Armadio 1500 profondità 110
513
449
748
684
898
834
1048
984
748
684
898
834
1048
984
1198
1134
1498
1434
716÷896
716÷896
716÷896
716÷896
716÷896
716÷896
716÷896
716÷896
716÷896
80-120
80-120
80-120
80-120
110-150
110-150
110-150
110-150
110-150
Armadio ad incasso per collettore Floor-
Tech con profondità regolabile tramite cor-
nice telescopica tra 80 e 120 mm, oppure
tra 110 e 150mm, in solida lamiera zincata
da 10/10, con piedini di supporto regolabili
in altezza da 0 a 180 mm.
Altezza regolabile tra 716 e 896
mm. Completo di telaio e porti-
na verniciata RAL9010 con serratura
e dispositivo di chiusura.
(mm)
(mm)
Raccordi-adattatori per collettori FloorTech.
Base 3/4” Eurokonus.
Articolo
Descrizione
Tubo
Attacchi
Confez.
esterno
interno
(pezzi)
900.001
Set di raccordi per tubo PEX 12 x 2
900.002
Set di raccordi per tubo PEX- Multistrato 16x2
900.003
Set di raccordi per tubo PEX 17 x 2
900.004
Set di raccordi per tubo PEX 18 x 2
900.005
Set di raccordi per tubo PEX 20 x 2
900.100
Raccordo sdoppiatore a “Y”
12 mm
16 mm
17 mm
18 mm
20 mm
-
8 mm
1
12 mm
1
13 mm
1
14 mm
1
16 mm
1
-
1
Armadio fuori muro per collettore FloorTech industriale.
In solida lamiera zincata da 12/10 verniciata RAL9010.
Profondità 125 mm, altezza minima 565 mm, massima 635
mm.
Portina di chiusura dotata di serratura e coppia di chiavi.
Articolo
Descrizione
Lungh.
Lungh.
Altezza
Derivazioni
est. (mm) int. (mm)
420.001
Armadio industriale L650
420.002
Armadio industriale L800
420.003
Armadio industriale L950
420.004
Armadio industriale L1100
420.005
Armadio industriale L1250
652
630
802
780
952
930
1102
1080
1252
1230
565÷635
565÷635
565÷635
565÷635
565÷635
2 -3 -4 -5 -6
7 -8
9 - 10
11 - 12 - 13
14 - 15
Gusci isolanti per collettori. Utilizzabili per evitare
eventuali fenomeni di condensa nelle applicazioni
in raffrescamento. Guscio diviso in 2 metà, con vel-
cro per facilitarne l’installazione.
Articolo
Descrizione
Confez.
(PZ))
500.106
Guscio isolante per collettori FloorTech fino a 12 partenze
1
118
119
