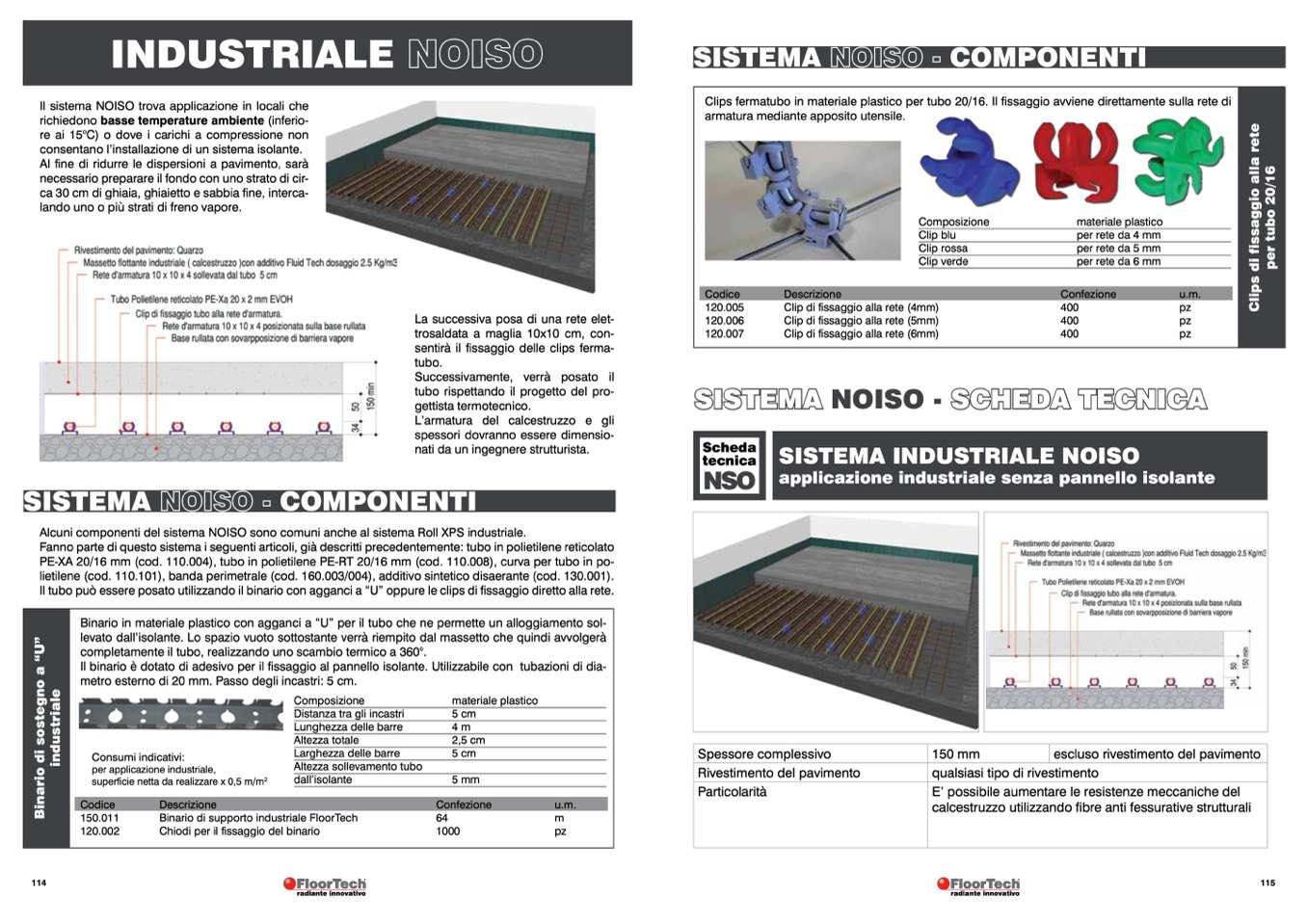

INDUSTRIALE
Il sistema NOISO trova applicazione in locali che
richiedono basse temperature ambiente (inferio-
re ai 15°C) o dove i carichi a compressione non
consentano l’installazione di un sistema isolante.
Al fine di ridurre le dispersioni a pavimento, sarà
necessario preparare il fondo con uno strato di cir-
ca 30 cm di ghiaia, ghiaietto e sabbia fine, interca-
lando uno o più strati di freno vapore.
SISTEMA
COMPONENTI
Clips fermatubo in materiale plastico per tubo 20/16. Il fissaggio avviene direttamente sulla rete di
armatura mediante apposito utensile.
Composizione
materiale plastico
per rete da 4 mm
per rete da 5 mm
per rete da 6 mm
Confezione
u.m.
400
pz
400
pz
400
pz
Clip
Clip
Clip
blu
rossa
verde
Codice
Descrizione
120.005
Clip di fissaggio alla rete (4mm)
120.006
Clip di fissaggio alla rete (5mm)
120.007
Clip di fissaggio alla rete (6mm)
La successiva posa di una rete elet-
trosaldata a maglia 10x10 cm, con-
sentirà il fissaggio delle clips ferma-
tubo.
Successivamente, verrà posato il
tubo rispettando il progetto del pro-
gettista termotecnico.
L’armatura del calcestruzzo e gli
spessori dovranno essere dimensio-
nati da un ingegnere strutturista.
SISTEMA NOISO - SCHEDA TECNICA
Scheda
tecnica
NSO
SISTEMA INDUSTRIALE NOISO
applicazione industriale senza pannello isolante
SISTEMA
COMPONENTI
Alcuni componenti del sistema NOISO sono comuni anche al sistema Roll XPS industriale.
Fanno parte di questo sistema i seguenti articoli, già descritti precedentemente: tubo in polietilene reticolato
PE-XA 20/16 mm (cod. 110.004), tubo in polietilene PE-RT 20/16 mm (cod. 110.008), curva per tubo in po-
lietilene (cod. 110.101), banda perimetrale (cod. 160.003/004), additivo sintetico disaerante (cod. 130.001).
Il tubo può essere posato utilizzando il binario con agganci a “U” oppure le clips di fissaggio diretto alla rete.
Binario in materiale plastico con agganci a “U” per il tubo che ne permette un alloggiamento sol-
levato dall’isolante. Lo spazio vuoto sottostante verrà riempito dal massetto che quindi avvolgerà
completamente il tubo, realizzando uno scambio termico a 360°.
Il binario è dotato di adesivo per il fissaggio al pannello isolante. Utilizzabile con tubazioni di dia-
metro esterno di 20 mm. Passo degli incastri: 5 cm.
Consumi indicativi:
per applicazione industriale,
superficie netta da realizzare x 0,5 m/m
2
Codice
Descrizione
Composizione
Distanza tra gli incastri
Lunghezza delle barre
Altezza totale
Larghezza delle barre
Altezza sollevamento tubo
dall’isolante
materiale plastico
5 cm
4 m
2,5 cm
5 cm
5 mm
Confezione
u.m.
64
m
1000
pz
150.011
Binario di supporto industriale FloorTech
120.002
Chiodi per il fissaggio del binario
Spessore complessivo
150 mm
escluso rivestimento del pavimento
Rivestimento del pavimento
qualsiasi tipo di rivestimento
Particolarità
E’ possibile aumentare le resistenze meccaniche del
calcestruzzo utilizzando fibre anti fessurative strutturali
114
115
