110

111

ROLL XPS

PROGETTO

Tubo in polietilene PE-RT

20x2 mm con EVOH

ROLL XPS

PROGETTO

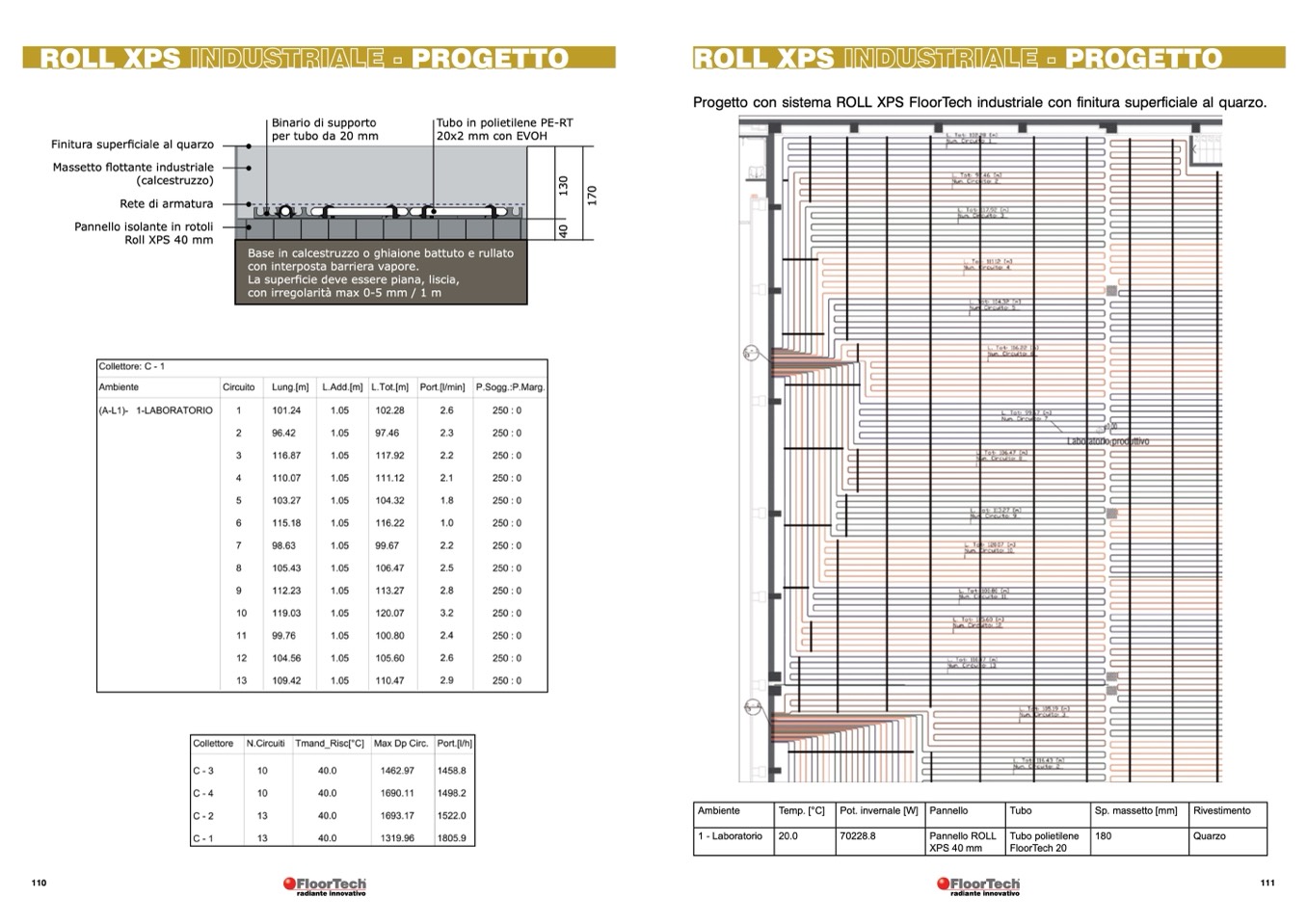

Progetto con sistema ROLL XPS FloorTech industriale con finitura superficiale al quarzo.

Finitura superficiale al quarzo

Massetto flottante industriale

(calcestruzzo)

Rete di armatura

Pannello isolante in rotoli

Roll XPS 40 mm

Binario di supporto

per tubo da 20 mm

4

0

1

3

0

1

7

0

Base in calcestruzzo o ghiaione battuto e rullato

con interposta barriera vapore.

La superficie deve essere piana, liscia,

con irregolarità max 0-5 mm / 1 m

radiante innovativo

radiante innovativo

Ambiente

1 - Laboratorio

Temp. [°C]

20.0

Pot. invernale [W]

70228.8

Pannello

Pannello ROLL

XPS 40 mm

Tubo

Tubo polietilene

FloorTech 20

Sp. massetto [mm]

180

Rivestimento

Quarzo
