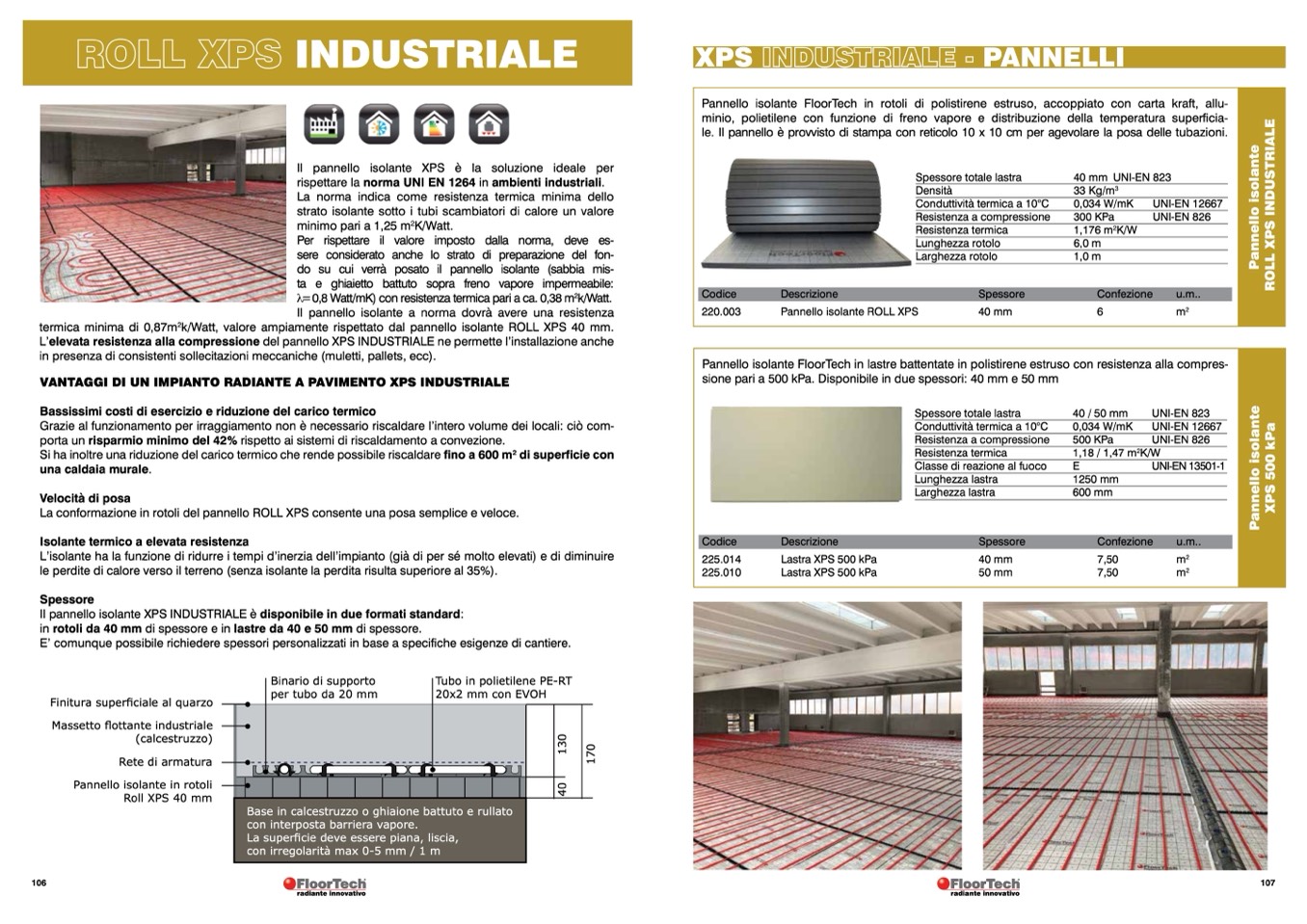

Finitura superficiale al quarzo
Massetto flottante industriale
(calcestruzzo)
Rete di armatura
Pannello isolante in rotoli
Roll XPS 40 mm
Binario di supporto
per tubo da 20 mm
Tubo in polietilene PE-RT
20x2 mm con EVOH
INDUSTRIALE
XPS
PANNELLI
Pannello isolante FloorTech in rotoli di polistirene estruso, accoppiato con carta kraft, allu-
minio, polietilene con funzione di freno vapore e distribuzione della temperatura superficia-
le. Il pannello è provvisto di stampa con reticolo 10 x 10 cm per agevolare la posa delle tubazioni.
Il pannello isolante XPS è la soluzione ideale per
rispettare la norma UNI EN 1264 in ambienti industriali.
La norma indica come resistenza termica minima dello
strato isolante sotto i tubi scambiatori di calore un valore
minimo pari a 1,25 m
2
K/Watt.
Per rispettare il valore imposto dalla norma, deve es-
sere considerato anche lo strato di preparazione del fon-
do su cui verrà posato il pannello isolante (sabbia mis-
ta e ghiaietto battuto sopra freno vapore impermeabile:
0,8 Watt/mK) con resistenza termica pari a ca. 0,38 m
2
k/Watt.
Il pannello isolante a norma dovrà avere una resistenza
termica minima di 0,87m
2
k/Watt, valore ampiamente rispettato dal pannello isolante ROLL XPS 40 mm.
L’elevata resistenza alla compressione del pannello XPS INDUSTRIALE ne permette l’installazione anche
in presenza di consistenti sollecitazioni meccaniche (muletti, pallets, ecc).
VANTAGGI DI UN IMPIANTO RADIANTE A PAVIMENTO XPS INDUSTRIALE
Bassissimi costi di esercizio e riduzione del carico termico
Grazie al funzionamento per irraggiamento non è necessario riscaldare l’intero volume dei locali: ciò com-
porta un risparmio minimo del 42% rispetto ai sistemi di riscaldamento a convezione.
Si ha inoltre una riduzione del carico termico che rende possibile riscaldare fino a 600 m
2
di superficie con
una caldaia murale.
Velocità di posa
La conformazione in rotoli del pannello ROLL XPS consente una posa semplice e veloce.
Isolante termico a elevata resistenza
L’isolante ha la funzione di ridurre i tempi d’inerzia dell’impianto (già di per sé molto elevati) e di diminuire
le perdite di calore verso il terreno (senza isolante la perdita risulta superiore al 35%).
Spessore
Il pannello isolante XPS INDUSTRIALE è disponibile in due formati standard:
in rotoli da 40 mm di spessore e in lastre da 40 e 50 mm di spessore.
E’ comunque possibile richiedere spessori personalizzati in base a specifiche esigenze di cantiere.
Spessore totale lastra
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Lunghezza rotolo
Larghezza rotolo
40 mm UNI-EN 823
33 Kg/m
3
Base in calcestruzzo o ghiaione battuto e rullato
con interposta barriera vapore.
La superficie deve essere piana, liscia,
con irregolarità max 0-5 mm / 1 m
radiante innovativo
radiante innovativo
Codice
Descrizione
220.003
Pannello isolante ROLL XPS
Spessore
Confezione
u.m..
40 mm
6
m
2
Pannello isolante FloorTech in lastre battentate in polistirene estruso con resistenza alla compres-
sione pari a 500 kPa. Disponibile in due spessori: 40 mm e 50 mm
Codice
Descrizione
600 mm
Spessore
Confezione
u.m..
225.014
225.010
Lastra XPS 500 kPa
Lastra XPS 500 kPa
40 mm
50 mm
7,50
m
2
7,50
m
2
Spessore totale lastra
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Classe di reazione al fuoco
Lunghezza lastra
Larghezza lastra
40 / 50 mm
0,034 W/mK
500 KPa
1,18 / 1,47 m
2
K/W
E
UNI-EN 13501-1
1250 mm
0,034 W/mK
300 KPa
1,176 m
2
K/W
6,0 m
1,0 m
UNI-EN 12667
UNI-EN 826
UNI-EN 823
UNI-EN 12667
UNI-EN 826
