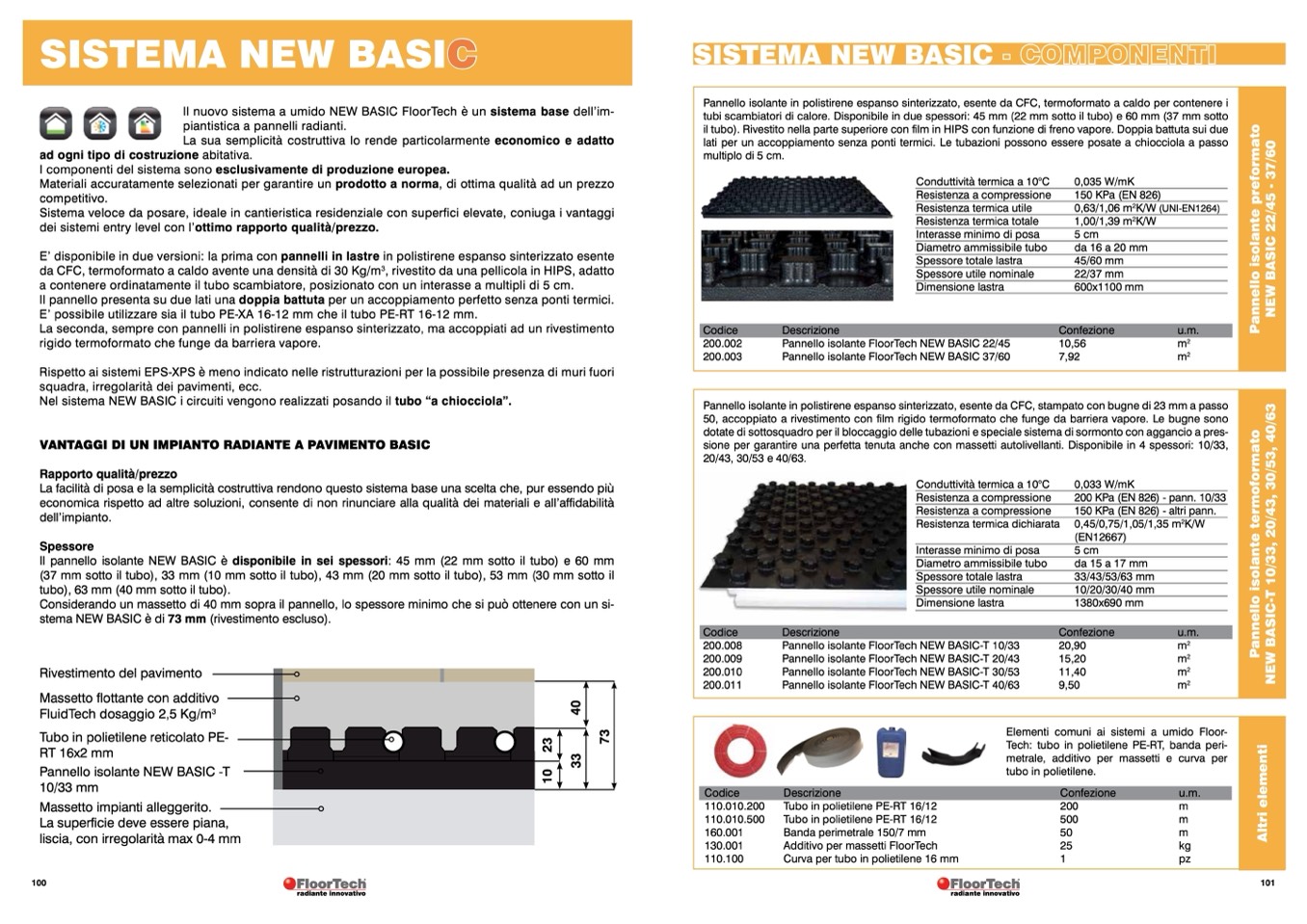

SISTEMA NEW BASIC
Il nuovo sistema a umido NEW BASIC FloorTech è un sistema base dell’im-
piantistica a pannelli radianti.
La sua semplicità costruttiva lo rende particolarmente economico e adatto
ad ogni tipo di costruzione abitativa.
I componenti del sistema sono esclusivamente di produzione europea.
Materiali accuratamente selezionati per garantire un prodotto a norma, di ottima qualità ad un prezzo
competitivo.
Sistema veloce da posare, ideale in cantieristica residenziale con superfici elevate, coniuga i vantaggi
dei sistemi entry level con l’ottimo rapporto qualità/prezzo.
E’ disponibile in due versioni: la prima con pannelli in lastre in polistirene espanso sinterizzato esente
da CFC, termoformato a caldo avente una densità di 30 Kg/m
3
, rivestito da una pellicola in HIPS, adatto
a contenere ordinatamente il tubo scambiatore, posizionato con un interasse a multipli di 5 cm.
Il pannello presenta su due lati una doppia battuta per un accoppiamento perfetto senza ponti termici.
E’ possibile utilizzare sia il tubo PE-XA 16-12 mm che il tubo PE-RT 16-12 mm.
La seconda, sempre con pannelli in polistirene espanso sinterizzato, ma accoppiati ad un rivestimento
rigido termoformato che funge da barriera vapore.
Rispetto ai sistemi EPS-XPS è meno indicato nelle ristrutturazioni per la possibile presenza di muri fuori
squadra, irregolarità dei pavimenti, ecc.
Nel sistema NEW BASIC i circuiti vengono realizzati posando il tubo “a chiocciola”.
VANTAGGI DI UN IMPIANTO RADIANTE A PAVIMENTO BASIC
Rapporto qualità/prezzo
La facilità di posa e la semplicità costruttiva rendono questo sistema base una scelta che, pur essendo più
economica rispetto ad altre soluzioni, consente di non rinunciare alla qualità dei materiali e all’affidabilità
dell’impianto.
Spessore
Il pannello isolante NEW BASIC è disponibile in sei spessori: 45 mm (22 mm sotto il tubo) e 60 mm
(37 mm sotto il tubo), 33 mm (10 mm sotto il tubo), 43 mm (20 mm sotto il tubo), 53 mm (30 mm sotto il
tubo), 63 mm (40 mm sotto il tubo).
Considerando un massetto di 40 mm sopra il pannello, lo spessore minimo che si può ottenere con un si-
stema NEW BASIC è di 73 mm (rivestimento escluso).
Rivestimento del pavimento
Massetto flottante con additivo
FluidTech dosaggio 2,5 Kg/m
3
Tubo in polietilene reticolato PE-
RT 16x2 mm
Pannello isolante NEW BASIC -T
10/33 mm
Massetto impianti alleggerito.
La superficie deve essere piana,
liscia, con irregolarità max 0-4 mm
SISTEMA NEW BASIC
Pannello isolante in polistirene espanso sinterizzato, esente da CFC, termoformato a caldo per contenere i
tubi scambiatori di calore. Disponibile in due spessori: 45 mm (22 mm sotto il tubo) e 60 mm (37 mm sotto
il tubo). Rivestito nella parte superiore con film in HIPS con funzione di freno vapore. Doppia battuta sui due
lati per un accoppiamento senza ponti termici. Le tubazioni possono essere posate a chiocciola a passo
multiplo di 5 cm.
radiante innovativo
radiante innovativo
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica utile
Resistenza termica totale
Interasse minimo di posa
Diametro ammissibile tubo
Spessore totale lastra
Spessore utile nominale
Dimensione lastra
Codice
Descrizione
200.002
Pannello isolante FloorTech NEW BASIC 22/45
200.003
Pannello isolante FloorTech NEW BASIC 37/60
0,035 W/mK
150 KPa (EN 826)
0,63/1,06 m
2
K/W (UNI-EN1264)
1,00/1,39 m
2
K/W
5 cm
da 16 a 20 mm
45/60 mm
22/37 mm
600x1100 mm
Confezione
u.m.
10,56
m
2
7,92
m
2
Pannello isolante in polistirene espanso sinterizzato, esente da CFC, stampato con bugne di 23 mm a passo
50, accoppiato a rivestimento con film rigido termoformato che funge da barriera vapore. Le bugne sono
dotate di sottosquadro per il bloccaggio delle tubazioni e speciale sistema di sormonto con aggancio a pres-
sione per garantire una perfetta tenuta anche con massetti autolivellanti. Disponibile in 4 spessori: 10/33,
20/43, 30/53 e 40/63.
Conduttività termica a 10°C
Resistenza a compressione
Resistenza a compressione
Resistenza termica dichiarata
Interasse minimo di posa
Diametro ammissibile tubo
Spessore totale lastra
Spessore utile nominale
Dimensione lastra
Codice
Descrizione
200.008
Pannello isolante FloorTech NEW BASIC-T 10/33
200.009
Pannello isolante FloorTech NEW BASIC-T 20/43
200.010
Pannello isolante FloorTech NEW BASIC-T 30/53
200.011
Pannello isolante FloorTech NEW BASIC-T 40/63
0,033 W/mK
200 KPa (EN 826) - pann. 10/33
150 KPa (EN 826) - altri pann.
0,45/0,75/1,05/1,35 m
2
K/W
(EN12667)
5 cm
da 15 a 17 mm
33/43/53/63 mm
10/20/30/40 mm
1380x690 mm
Codice
Descrizione
110.010.200
Tubo in polietilene PE-RT 16/12
110.010.500
Tubo in polietilene PE-RT 16/12
160.001
Banda perimetrale 150/7 mm
130.001
Additivo per massetti FloorTech
110.100
Curva per tubo in polietilene 16 mm
Elementi comuni ai sistemi a umido Floor-
Tech: tubo in polietilene PE-RT, banda peri-
metrale, additivo per massetti e curva per
tubo in polietilene.
Confezione
u.m.
200
m
500
m
50
m
25
kg
1
pz
Confezione
u.m.
20,90
m
2
15,20
m
2
11,40
m
2
9,50
m
2
