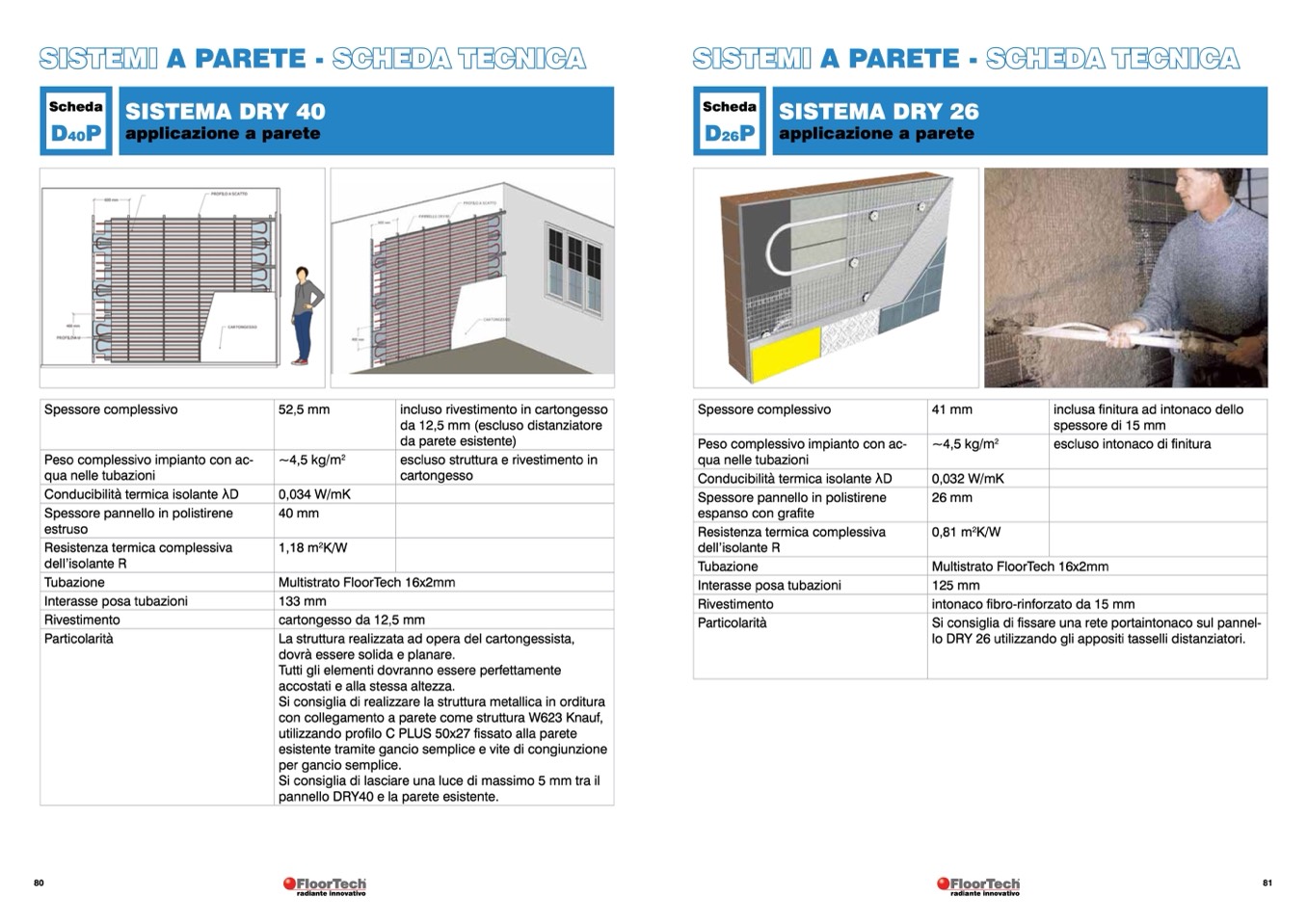

SISTEMI A PARETE - SCHEDA TECNICA

SISTEMI A PARETE - SCHEDA TECNICA

Scheda

SISTEMA DRY 40

D

40

P applicazione a parete

Scheda

SISTEMA DRY 26

D

26

P applicazione a parete

Spessore complessivo

Peso complessivo impianto con ac-

qua nelle tubazioni

Conducibilità termica isolante λD

Spessore pannello in polistirene

estruso

Resistenza termica complessiva

dell’isolante R

Tubazione

Interasse posa tubazioni

Rivestimento

Particolarità

52,5 mm

~4,5 kg/m

2

0,034 W/mK

40 mm

1,18 m

2

K/W

incluso rivestimento in cartongesso

da 12,5 mm (escluso distanziatore

da parete esistente)

escluso struttura e rivestimento in

cartongesso

Spessore complessivo

Peso complessivo impianto con ac-

qua nelle tubazioni

Conducibilità termica isolante λD

Spessore pannello in polistirene

espanso con grafite

Resistenza termica complessiva

dell’isolante R

Tubazione

Interasse posa tubazioni

Rivestimento

Particolarità

41 mm

~4,5 kg/m

2

0,032 W/mK

26 mm

0,81 m

2

K/W

inclusa finitura ad intonaco dello

spessore di 15 mm

escluso intonaco di finitura

Multistrato FloorTech 16x2mm

133 mm

cartongesso da 12,5 mm

La struttura realizzata ad opera del cartongessista,

dovrà essere solida e planare.

Tutti gli elementi dovranno essere perfettamente

accostati e alla stessa altezza.

Si consiglia di realizzare la struttura metallica in orditura

con collegamento a parete come struttura W623 Knauf,

utilizzando profilo C PLUS 50x27 fissato alla parete

esistente tramite gancio semplice e vite di congiunzione

per gancio semplice.

Si consiglia di lasciare una luce di massimo 5 mm tra il

pannello DRY40 e la parete esistente.

Multistrato FloorTech 16x2mm

125 mm

intonaco fibro-rinforzato da 15 mm

Si consiglia di fissare una rete portaintonaco sul pannel-

lo DRY 26 utilizzando gli appositi tasselli distanziatori.
