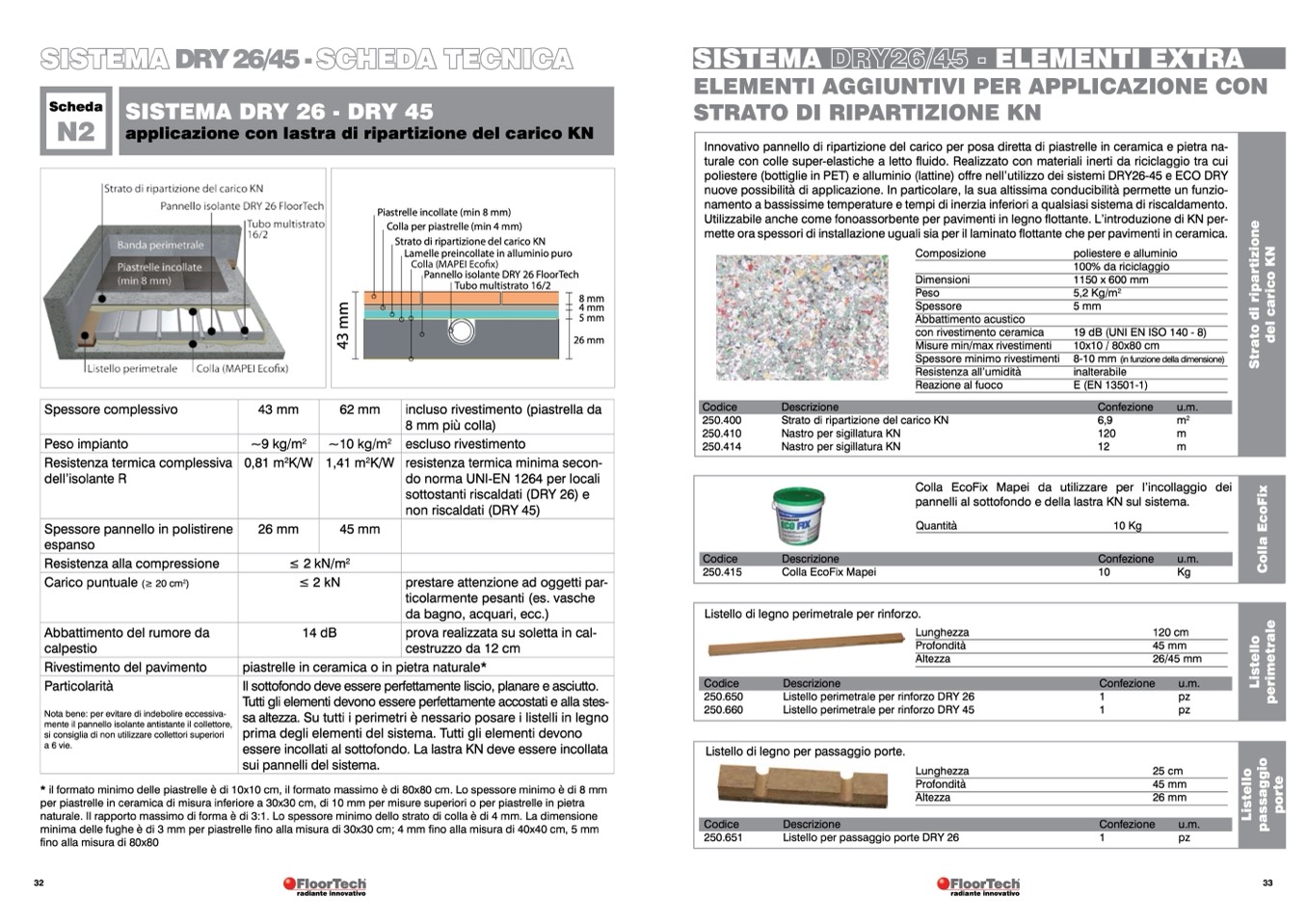

SISTEMA DRY 26/45 - SCHEDA TECNICA

SISTEMA

ELEMENTI EXTRA

ELEMENTI AGGIUNTIVI PER APPLICAZIONE CON

STRATO DI RIPARTIZIONE KN

Innovativo pannello di ripartizione del carico per posa diretta di piastrelle in ceramica e pietra na-

turale con colle super-elastiche a letto fluido. Realizzato con materiali inerti da riciclaggio tra cui

poliestere (bottiglie in PET) e alluminio (lattine) offre nell’utilizzo dei sistemi DRY26-45 e ECO DRY

nuove possibilità di applicazione. In particolare, la sua altissima conducibilità permette un funzio-

namento a bassissime temperature e tempi di inerzia inferiori a qualsiasi sistema di riscaldamento.

Utilizzabile anche come fonoassorbente per pavimenti in legno flottante. L’introduzione di KN per-

mette ora spessori di installazione uguali sia per il laminato flottante che per pavimenti in ceramica.

Scheda

N2

SISTEMA DRY 26 - DRY 45

applicazione con lastra di ripartizione del carico KN

Piastrelle incollate (min 8 mm)

Colla per piastrelle (min 4 mm)

Spessore complessivo

Peso impianto

Resistenza termica complessiva

dell’isolante R

Spessore pannello in polistirene

espanso

Resistenza alla compressione

Carico puntuale (≥ 20 cm

2

)

Abbattimento del rumore da

calpestio

Rivestimento del pavimento

Particolarità

Nota bene: per evitare di indebolire eccessiva-

mente il pannello isolante antistante il collettore,

si consiglia di non utilizzare collettori superiori

a 6 vie.

43 mm

~9 kg/m

2

0,81 m

2

K/W

26 mm

62 mm

~10 kg/m

2

1,41 m

2

K/W

45 mm

Strato di ripartizione del carico KN

Lamelle preincollate in alluminio puro

Pannello isolante DRY 26 FloorTech

Tubo multistrato 16/2

8 mm

4 mm

5 mm

26 mm

incluso rivestimento (piastrella da

8 mm più colla)

escluso rivestimento

resistenza termica minima secon-

do norma UNI-EN 1264 per locali

sottostanti riscaldati (DRY 26) e

non riscaldati (DRY 45)

prestare attenzione ad oggetti par-

ticolarmente pesanti (es. vasche

da bagno, acquari, ecc.)

prova realizzata su soletta in cal-

cestruzzo da 12 cm

Composizione

Dimensioni

Peso

Spessore

Abbattimento acustico

con rivestimento ceramica

Misure min/max rivestimenti

Spessore minimo rivestimenti

Resistenza all’umidità

Reazione al fuoco

Codice

Descrizione

250.400

Strato di ripartizione del carico KN

250.410

Nastro per sigillatura KN

250.414

Nastro per sigillatura KN

poliestere e alluminio

100% da riciclaggio

1150 x 600 mm

5,2 Kg/m

2

5 mm

19 dB (UNI EN ISO 140 - 8)

10x10 / 80x80 cm

8-10 mm (in funzione della dimensione)

inalterabile

E (EN 13501-1)

Confezione

u.m.

6,9

m

2

120

m

12

m

≤ 2 kN/m

2

≤ 2 kN

14 dB

Codice

Descrizione

250.415

Colla EcoFix Mapei

10

Kg

120 cm

45 mm

26/45 mm

piastrelle in ceramica o in pietra naturale*

Il sottofondo deve essere perfettamente liscio, planare e asciutto.

Tutti gli elementi devono essere perfettamente accostati e alla stes-

sa altezza. Su tutti i perimetri è nessario posare i listelli in legno

prima degli elementi del sistema. Tutti gli elementi devono

essere incollati al sottofondo. La lastra KN deve essere incollata

sui pannelli del sistema.

Listello di legno perimetrale per rinforzo.

Lunghezza

Profondità

Altezza

* il formato minimo delle piastrelle è di 10x10 cm, il formato massimo è di 80x80 cm. Lo spessore minimo è di 8 mm

per piastrelle in ceramica di misura inferiore a 30x30 cm, di 10 mm per misure superiori o per piastrelle in pietra

naturale. Il rapporto massimo di forma è di 3:1. Lo spessore minimo dello strato di colla è di 4 mm. La dimensione

minima delle fughe è di 3 mm per piastrelle fino alla misura di 30x30 cm; 4 mm fino alla misura di 40x40 cm, 5 mm

fino alla misura di 80x80

Codice

250.651

Lunghezza

Profondità

Altezza

Descrizione

Listello per passaggio porte DRY 26

Confezione

u.m.

pz

pz

25 cm

45 mm

26 mm

Confezione

u.m.

1

pz

radiante innovativo

radiante innovativo

Codice

Descrizione

250.650

Listello perimetrale per rinforzo DRY 26

1

250.660

Listello perimetrale per rinforzo DRY 45

1

Listello di legno per passaggio porte.

Colla EcoFix Mapei da utilizzare per l’incollaggio dei

pannelli al sottofondo e della lastra KN sul sistema.

Quantità

10 Kg

Confezione

u.m.

L

i

s

t

e

l

l

o

L

i

s

t

e

l

l

o

S

t

r

a

t

o

d

i

r

i

p

a

r

t

i

z

i

o

n

e

p

a

s

s

a

g

g

i

o

p

e

r

i

m

e

t

r

a

l

e

C

o

l

l

a

E

c

o

F

i

x

d

e

l

c

a

r

i

c

o

K

N

p

o

r

t

e

4

3

m

m
