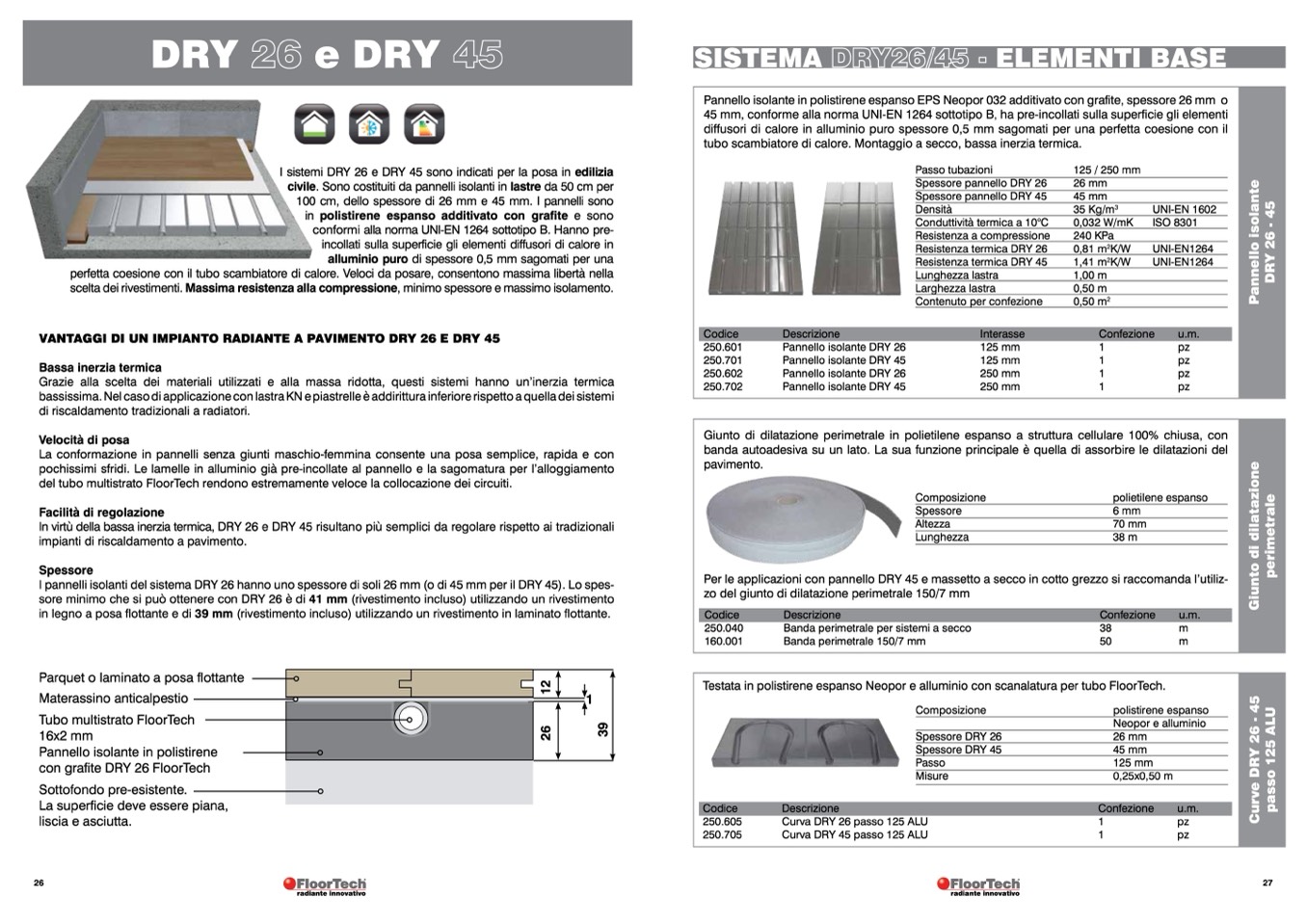

Parquet o laminato a posa flottante
Materassino anticalpestio
Tubo multistrato FloorTech
16x2 mm
Pannello isolante in polistirene
con grafite DRY 26 FloorTech
Sottofondo pre-esistente.
La superficie deve essere piana,
liscia e asciutta.
1
Testata in polistirene espanso Neopor e alluminio con scanalatura per tubo FloorTech.
DRY
e DRY
SISTEMA
ELEMENTI BASE
Pannello isolante in polistirene espanso EPS Neopor 032 additivato con grafite, spessore 26 mm o
45 mm, conforme alla norma UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi
diffusori di calore in alluminio puro spessore 0,5 mm sagomati per una perfetta coesione con il
tubo scambiatore di calore. Montaggio a secco, bassa inerzia termica.
I sistemi DRY 26 e DRY 45 sono indicati per la posa in edilizia
civile. Sono costituiti da pannelli isolanti in lastre da 50 cm per
100 cm, dello spessore di 26 mm e 45 mm. I pannelli sono
in polistirene espanso additivato con grafite e sono
conformi alla norma UNI-EN 1264 sottotipo B. Hanno pre-
incollati sulla superficie gli elementi diffusori di calore in
alluminio puro di spessore 0,5 mm sagomati per una
perfetta coesione con il tubo scambiatore di calore. Veloci da posare, consentono massima libertà nella
scelta dei rivestimenti. Massima resistenza alla compressione, minimo spessore e massimo isolamento.
VANTAGGI DI UN IMPIANTO RADIANTE A PAVIMENTO DRY 26 E DRY 45
Bassa inerzia termica
Grazie alla scelta dei materiali utilizzati e alla massa ridotta, questi sistemi hanno un’inerzia termica
bassissima. Nel caso di applicazione con lastra KN e piastrelle è addirittura inferiore rispetto a quella dei sistemi
di riscaldamento tradizionali a radiatori.
Velocità di posa
La conformazione in pannelli senza giunti maschio-femmina consente una posa semplice, rapida e con
pochissimi sfridi. Le lamelle in alluminio già pre-incollate al pannello e la sagomatura per l’alloggiamento
del tubo multistrato FloorTech rendono estremamente veloce la collocazione dei circuiti.
Facilità di regolazione
In virtù della bassa inerzia termica, DRY 26 e DRY 45 risultano più semplici da regolare rispetto ai tradizionali
impianti di riscaldamento a pavimento.
Spessore
I pannelli isolanti del sistema DRY 26 hanno uno spessore di soli 26 mm (o di 45 mm per il DRY 45). Lo spes-
sore minimo che si può ottenere con DRY 26 è di 41 mm (rivestimento incluso) utilizzando un rivestimento
in legno a posa flottante e di 39 mm (rivestimento incluso) utilizzando un rivestimento in laminato flottante.
Passo tubazioni
Spessore pannello DRY 26
Spessore pannello DRY 45
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica DRY 26
Resistenza termica DRY 45
Lunghezza lastra
Larghezza lastra
Contenuto per confezione
Interasse
125 mm
125 mm
250 mm
250 mm
125 / 250 mm
26 mm
45 mm
35 Kg/m
3
0,032 W/mK
240 KPa
0,81 m
2
K/W
1,41 m
2
K/W
1,00 m
0,50 m
0,50 m
2
UNI-EN 1602
ISO 8301
UNI-EN1264
UNI-EN1264
radiante innovativo
radiante innovativo
Codice
Descrizione
250.601
Pannello isolante DRY 26
250.701
Pannello isolante DRY 45
250.602
Pannello isolante DRY 26
250.702
Pannello isolante DRY 45
Confezione
u.m.
1
pz
1
pz
1
pz
1
pz
Giunto di dilatazione perimetrale in polietilene espanso a struttura cellulare 100% chiusa, con
banda autoadesiva su un lato. La sua funzione principale è quella di assorbire le dilatazioni del
pavimento.
Codice
250.605
250.705
Composizione
Spessore DRY 26
Spessore DRY 45
Passo
Misure
Descrizione
Curva DRY 26 passo 125 ALU
Curva DRY 45 passo 125 ALU
polistirene espanso
Neopor e alluminio
26 mm
45 mm
125 mm
0,25x0,50 m
Confezione
u.m.
1
pz
1
pz
Composizione
Spessore
Altezza
Lunghezza
polietilene espanso
6 mm
70 mm
38 m
Per le applicazioni con pannello DRY 45 e massetto a secco in cotto grezzo si raccomanda l’utiliz-
zo del giunto di dilatazione perimetrale 150/7 mm
Codice
Descrizione
250.040
Banda perimetrale per sistemi a secco
160.001
Banda perimetrale 150/7 mm
Confezione
u.m.
38
m
50
m
