500
400
300
20
0
150
P
o
r
t
a
t
a
i
n
m
/
h
100
80
7
0
60
50
40
30
2
0
15
10
0,0
1
0,02 0,03 0,05 0,07 0,01
0,2 0,3 0,4 0,5 0,7 1
2
3
0
,
1
8

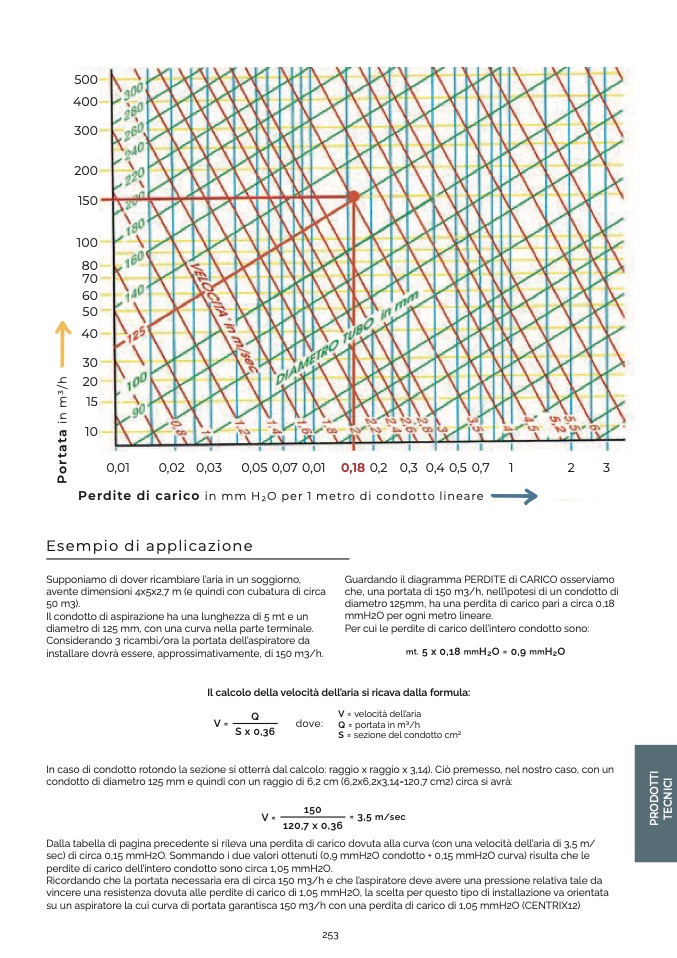

Perdite di carico in mm H
O per 1 metro di condotto linear
e
Esempio di applicazion
e
Supponiamo di dover ricambiare l’aria in un soggiorno,
avente dimensioni 4x5x2,7 m (e quindi con cubatura di circ
a
50 m3)
.
Il condotto di aspirazione ha una lunghezza di 5 mt e u
n
diametro di 125 mm, con una curva nella parte terminale
.
Considerando 3 ricambi/ora la portata dell’aspiratore d
a
installare dovrà essere, approssimativamente, di 150 m3/h.
Guardando il diagramma PERDITE di CARICO osserviamo
che, una portata di 150 m3/h, nell’ipotesi di un condotto d
i
diametro 125mm, ha una perdita di carico pari a circa 0,18
mmH2O per ogni metro lineare.
Per cui le perdite di carico dell’intero condotto sono:
mt. 5 x 0,18 mmH
O = 0,9 mmH
O
Il calcolo della velocità dell’aria si ricava dalla formula:
V
=
Q
dove
:
V = velocità dell’ari
a
Q = portata in
m /h
S = sezione del condotto c
m
S x 0,3
6
In caso di condotto rotondo la sezione si otterrà dal calcolo: raggio x raggio x 3,14). Ciò premesso, nel nostro caso, con u
n
condotto di diametro 125 mm e quindi con un raggio di 6,2 cm (6,2x6,2x3,14=120,7 cm2) circa si avrà
:
P
R
O
D
O
T
T
I
T
E
C
N
I
C
I
150
V =
= 3,5 m/se
c
120,7 x 0,3
6
Dalla tabella di pagina precedente si rileva una perdita di carico dovuta alla curva (con una velocità dell’aria di 3,5 m/
sec) di circa 0,15 mmH2O. Sommando i due valori ottenuti (0,9 mmH2O condotto + 0,15 mmH2O curva) risulta che l
e
perdite di carico dell’intero condotto sono circa 1,05 mmH2O
.
Ricordando che la portata necessaria era di circa 150 m3/h e che l’aspiratore deve avere una pressione relativa tale da
vincere una resistenza dovuta alle perdite di carico di 1,05 mmH2O, la scelta per questo tipo di installazione va orientat
a
su un aspiratore la cui curva di portata garantisca 150 m3/h con una perdita di carico di 1,05 mmH2O (CENTRIX12
)
