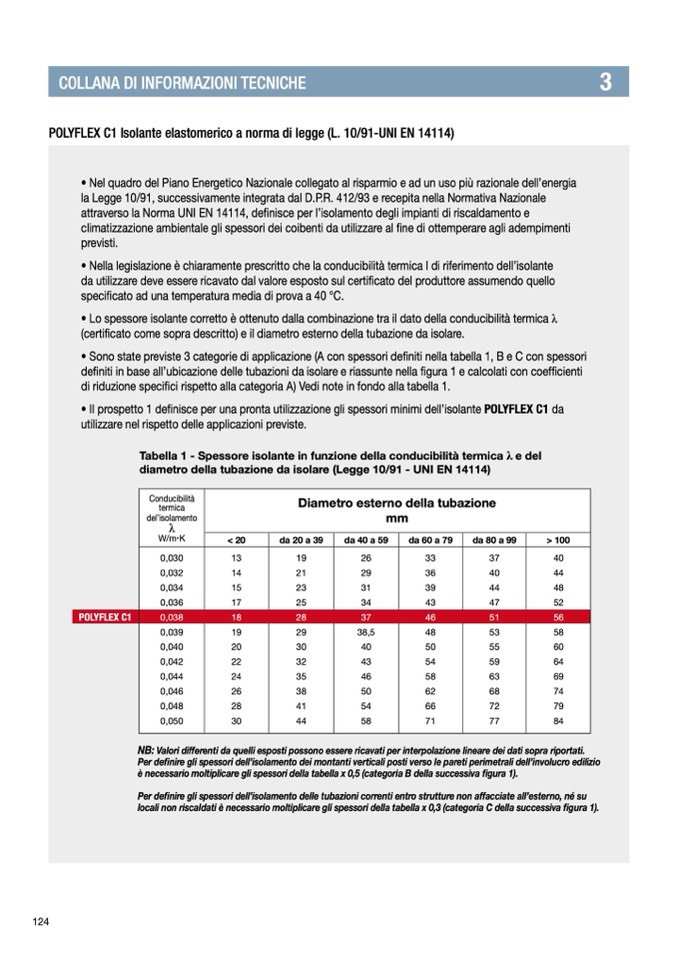

POLYFLEX C1 Isolante elastomerico a norma di legge (L. 10/91-UNI EN 14114)
• Nel quadro del Piano Energetico Nazionale collegato al risparmio e ad un uso più razionale dell’energia
la Legge 10/91, successivamente integrata dal D.P.R. 412/93 e recepita nella Normativa Nazionale
attraverso la Norma UNI EN 14114, definisce per l’isolamento degli impianti di riscaldamento e
climatizzazione ambientale gli spessori dei coibenti da utilizzare al fine di ottemperare agli adempimenti
previsti.
• Nella legislazione è chiaramente prescritto che la conducibilità termica l di riferimento dell’isolante
da utilizzare deve essere ricavato dal valore esposto sul certificato del produttore assumendo quello
specificato ad una temperatura media di prova a 40 °C.
• Lo spessore isolante corretto
è ottenuto dalla combinazione tra il dato della conducibilità termica λ
(certificato come sopra descritto) e il diametro esterno della tubazione da isolare.
• Sono state previste 3 categorie di applicazione (A con spessori definiti nella tabella 1, B e C con spessori
definiti in base all’ubicazione delle tubazioni da isolare e riassunte nella figura 1 e calcolati con coefficienti
di riduzione specifici rispetto alla categoria A) Vedi note in fondo alla tabella 1.
• Il prospetto 1 definisce per una pronta utilizzazione gli spessori minimi dell’isolante POLYFLEX C1 da
utilizzare nel rispetto delle applicazioni previste.
Tabella 1 - Spessore isolante in funzione della conducibilità termica λ e del
diametro della tubazione da isolare (Legge 10/91 - UNI EN 14114)
POLYFLEX C1
Conducibilità
termica
del’isolamento
λ
W/m∙K
0,030
0,032
0,034
0,036
0,039
0,040
0,042
0,044
0,046
0,048
0,050
< 20
13
14
15
17
19
20
22
24
26
28
30
Diametro esterno della tubazione
mm
da 20 a 39
19
21
23
25
29
30
32
35
38
41
44
da 40 a 59
26
29
31
34
0,038
18
28
37
46
51
56
38,5
40
43
46
50
54
58
da 60 a 79
33
36
39
43
48
50
54
58
62
66
71
da 80 a 99
37
40
44
47
53
55
59
63
68
72
77
> 100
40
44
48
52
58
60
64
69
74
79
84
NB: Valori differenti da quelli esposti possono essere ricavati per interpolazione lineare dei dati sopra riportati.
Per definire gli spessori dell’isolamento dei montanti verticali posti verso le pareti perimetrali dell’involucro edilizio
è necessario moltiplicare gli spessori della tabella x 0,5 (categoria B della successiva figura 1).
Per definire gli spessori dell’isolamento delle tubazioni correnti entro strutture non affacciate all’esterno, n
é su
locali non riscaldati è necessario moltiplicare gli spessori della tabella x 0,3 (categoria C della successiva figura 1).
