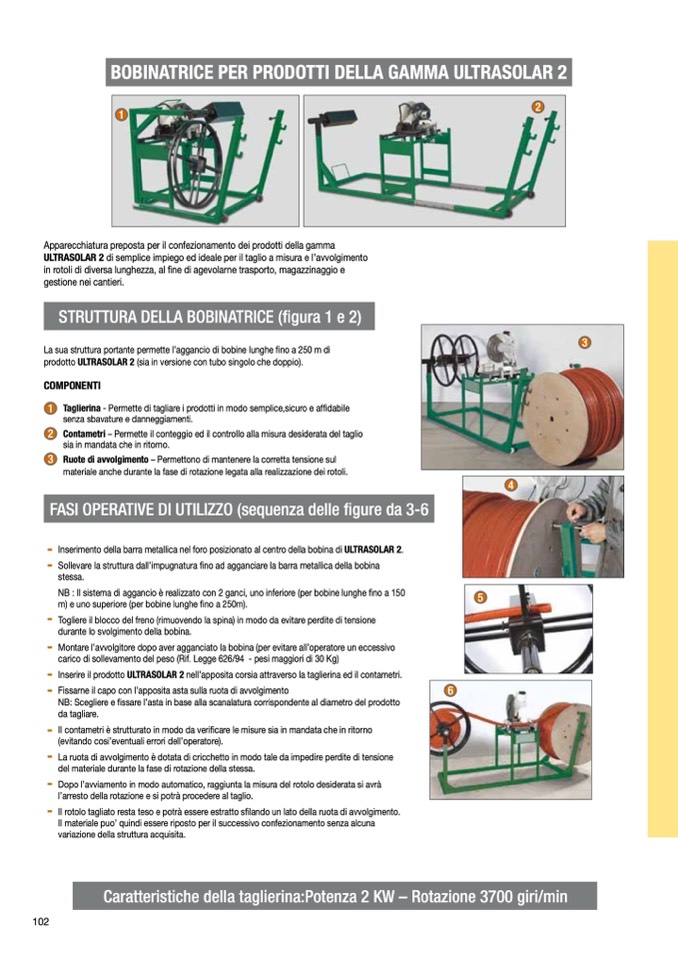

BOBINATRICE PER PRODOTTI DELLA GAMMA ULTRASOLAR 2
1
2
Apparecchiatura preposta per il confezionamento dei prodotti della gamma
ULTRASOLAR 2 di semplice impiego ed ideale per il taglio a misura e l’avvolgimento
in rotoli di diversa lunghezza, al fine di agevolarne trasporto, magazzinaggio e
gestione nei cantieri.
STRUTTURA DELLA BOBINATRICE (figura 1 e 2)
La sua struttura portante permette l’aggancio di bobine lunghe
fino a 250 m di
prodotto ULTRASOLAR 2 (sia in versione con tubo singolo che doppio).
COMPONENTI
1 Taglierina - Permette di tagliare i prodotti in modo semplice,sicuro e affidabile
senza sbavature e danneggiamenti.
2 Contametri – Permette il conteggio ed il controllo alla misura desiderata del taglio
sia in mandata che in ritorno.
3 Ruote di avvolgimento – Permettono di mantenere la corretta tensione sul
materiale anche durante la fase di rotazione legata alla realizzazione dei rotoli.
FASI OPERATIVE DI UTILIZZO (sequenza delle figure da 3-6
-
Inserimento della barra metallica nel foro posizionato al centro della bobina di ULTRASOLAR 2.
-
Sollevare la struttura dall’impugnatura fino ad agganciare la barra metallica della bobina
stessa.
NB : Il sistema di aggancio è realizzato con 2 ganci, uno inferiore (per bobine lunghe fino a 150
m) e uno superiore (per bobine lunghe fino a 250m).
-
Togliere il blocco del freno (rimuovendo la spina) in modo da evitare perdite di tensione
durante lo svolgimento della bobina.
-
Montare l’avvolgitore dopo aver agganciato la bobina (per evitare all’operatore un eccessivo
carico di sollevamento del peso (Rif. Legge 626/94 - pesi maggiori di 30 Kg)
-
Inserire il prodotto ULTRASOLAR 2 nell’apposita corsia attraverso la taglierina ed il contametri.
-
Fissarne il capo con l’apposita asta sulla ruota di avvolgimento
NB: Scegliere e fissare l’asta in base alla scanalatura corrispondente al diametro del prodotto
da tagliare.
-
Il contametri è strutturato in modo da verificare le misure sia in mandata che in ritorno
(evitando cosi’eventuali errori dell’operatore).
-
La ruota di avvolgimento è dotata di cricchetto in modo tale da impedire perdite di tensione
del materiale durante la fase di rotazione della stessa.
-
Dopo l’avviamento in modo automatico, raggiunta la misura del rotolo desiderata si avrà
l’arresto della rotazione e si potrà procedere al taglio.
-
Il rotolo tagliato resta teso e potrà essere estratto sfilando un lato della ruota di avvolgimento.
Il materiale puo’ quindi essere riposto per il successivo confezionamento senza alcuna
variazione della struttura acquisita.
3
4
5
6
102
Caratteristiche della taglierina:Potenza 2 KW – Rotazione 3700 giri/min
