Control valves

Pressure reducing/surplussing valves

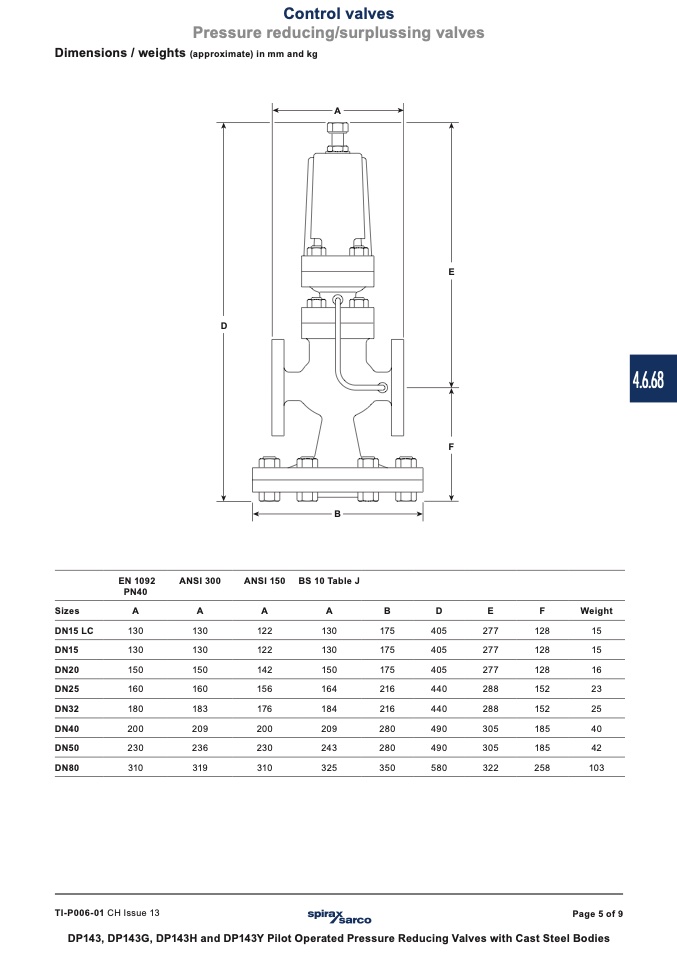

Dimensions / weights (approximate) in mm and kg

A

E

D

F

Sizes

DN15 LC

DN15

DN20

DN25

DN32

DN40

DN50

DN80

B

EN 1092

ANSI 300

ANSI 150 BS 10 Table J

PN40

A

A

A

A

B

D

E

F

Weight

130

130

122

130

130

122

150

150

142

160

160

156

180

183

176

200

209

200

230

236

230

310

319

310

130

175

405

277

130

175

405

277

150

175

405

277

164

216

440

288

184

216

440

288

209

280

490

305

243

280

490

305

325

350

580

322

128

15

128

15

128

16

152

23

152

25

185

40

185

42

258

103
