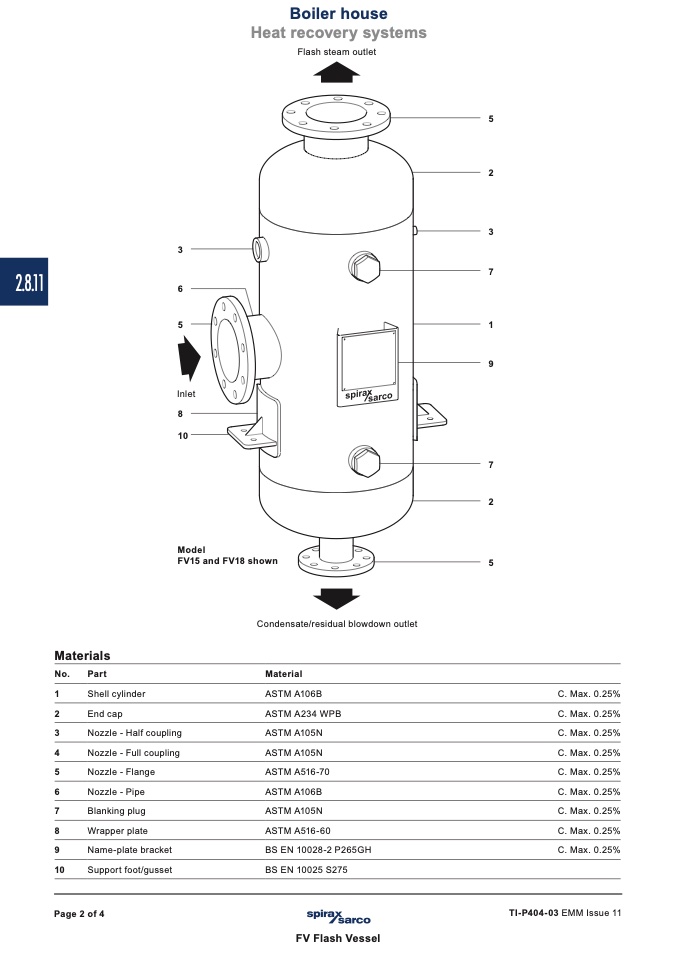

Boiler house

Heat recovery systems

2.8.11

Flash steam outlet

3

5

2

3

7

6

5

1

Inlet

8

10

Model

FV15 and FV18 shown

Condensate/residual blowdown outlet

Material

ASTM A106B

ASTM A234 WPB

ASTM A105N

ASTM A105N

ASTM A516-70

ASTM A106B

ASTM A105N

ASTM A516-60

BS EN 10028-2 P265GH

BS EN 10025 S275

9

7

2

5

Materials

No.

Part

1

Shell cylinder

2

End cap

3

Nozzle - Half coupling

4

Nozzle - Full coupling

5

Nozzle - Flange

6

Nozzle - Pipe

7

Blanking plug

8

Wrapper plate

9

Name-plate bracket

10

Support foot/gusset

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

C. Max. 0.25%

Page 2 of 4

TI-P404-03 EMM Issue 11

FV Flash Vessel
