Compressed air products

Isolation valves, drain traps and ancillaries

Size

A

PN40 ASME ASME JIS/

300

150 KS 20

B

C

D

PN40 ASME 300

ASME 150

JIS/KS 20

E F

PN40 ASME 300

ASME 150

JIS/KS 20

G

PN40 ASME 300

ASME 150

JIS/KS 20

Weight

DN15

150 209

203

206

80

80 215

163

120 155

100

155

100

10.8

DN20

150 209

205

210

80

80 225

163

120 165

100

165

100

10.8

DN25

160 212

208

210

115

85 282

209

170 195

125

215

145

15.0

B

C

G

F

A

E

D

G

9.5.19

B

C

F

A

D

E

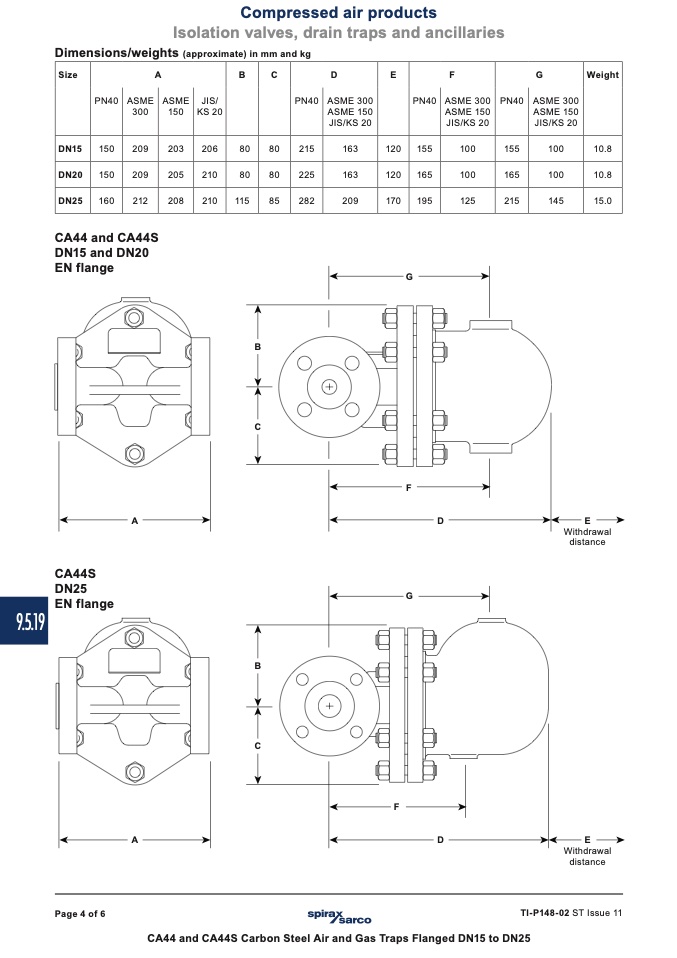

Dimensions/weights (approximate) in mm and kg

CA44 and CA44S

DN15 and DN20

EN flange

CA44S

DN25

EN flange

Withdrawal

distance

Page 4 of 6

Withdrawal

distance

TI-P148-02 ST Issue 11

CA44 and CA44S Carbon Steel Air and Gas Traps Flanged DN15 to DN25
