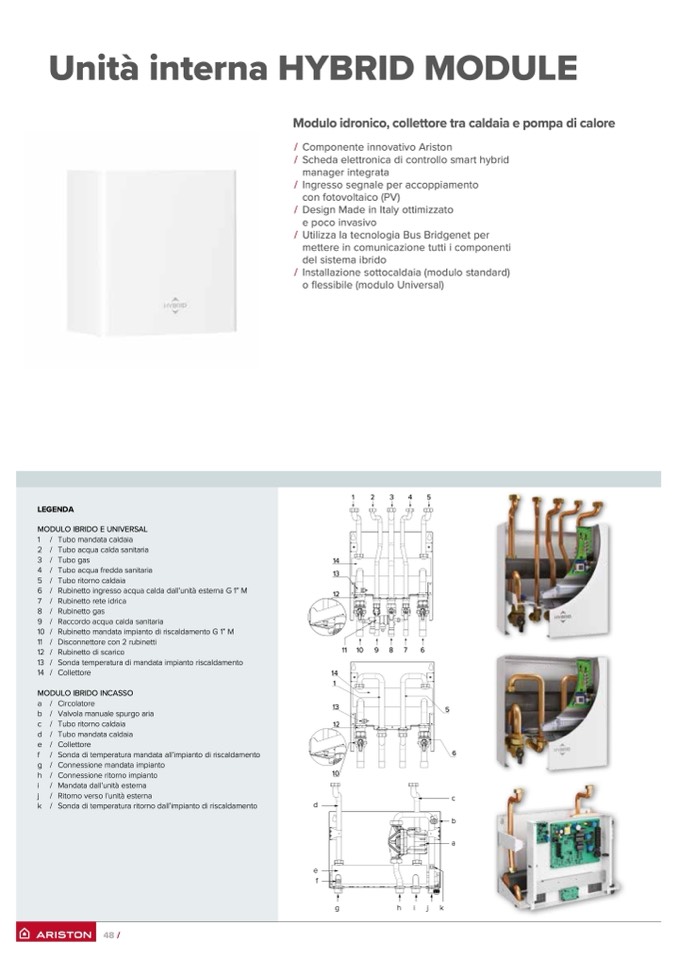

Unità interna HYBRID MODULE

LEGENDA

MODULO IBRIDO E UNIVERSAL

1 /

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

Tubo mandata caldaia

Tubo acqua calda sanitaria

Tubogas

Tubo acqua fredda sanitaria

Tubo ritorno caldaia

Rubinetto ingresso acqua calda dall’unità esterna G 1” M

Rubinetto rete idrica

Rubinetto gas

Raccordo acqua calda sanitaria

Rubinetto mandata impianto di riscaldamento G 1” M

Disconnettore con 2 rubinetti

Rubinetto di scarico

Sonda temperatura di mandata impianto riscaldamento

Collettore

14

13

12

14

1

13

12

10

e

f

g

h

i

j

k

MODULO IBRIDO INCASSO

a / Circolatore

5

6

c

b

a

b /

c /

d /

e /

f /

g /

h /

i /

j /

k /

Valvola manuale spurgo aria

Tubo ritorno caldaia

Tubo mandata caldaia

Collettore

Sonda di temperatura mandata all’impianto di riscaldamento

Connessione mandata impianto

Connessione ritorno impianto

Mandata dall’unità esterna

Ritorno verso l’unità esterna

Sonda di temperatura ritorno dall’impianto di riscaldamento

d

48 /

Modulo idronico, collettore tra caldaia e pompa di calore

/

/

/

/

/

/

Componente innovativo Ariston

Scheda elettronica di controllo smart hybrid

manager integrata

Ingresso segnale per accoppiamento

con fotovoltaico (PV)

Design Made in Italy ottimizzato

e poco invasivo

Utilizza la tecnologia Bus Bridgenet per

mettere in comunicazione tutti i componenti

del sistema ibrido

Installazione sottocaldaia (modulo standard)

o flessibile (modulo Universal)

1

2

3

4

5

11

10

9

8

7

6
