Ingresso
acqua sporca

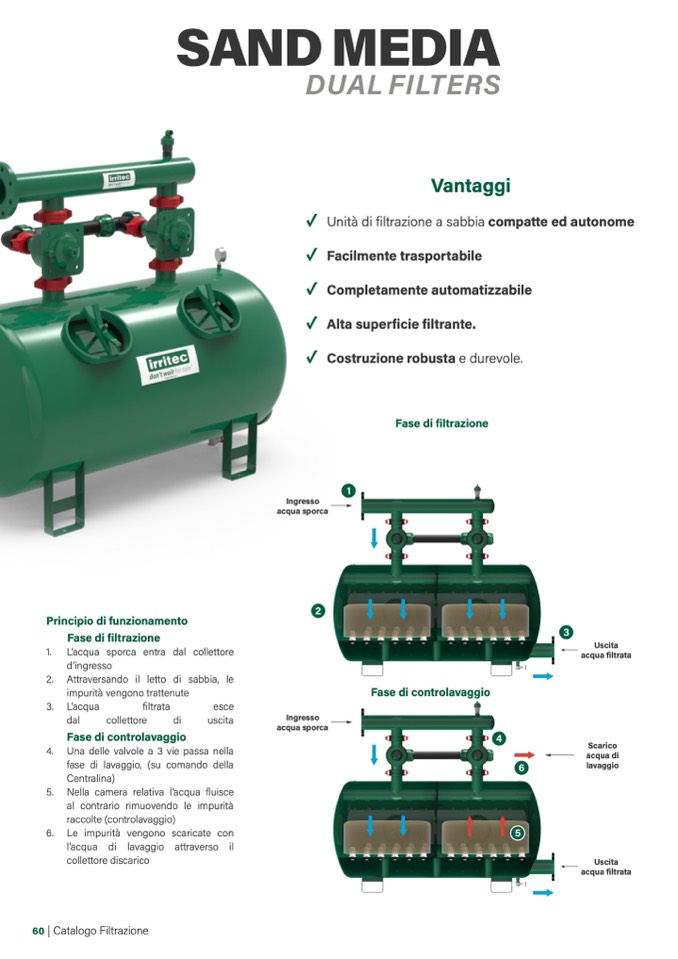

Principio di funzionamento
Fase di filtrazione
1. L’acqua sporca entra dal collettore
d’ingresso
2. Attraversando il letto di sabbia, le
impurità vengono trattenute
3.L’acqua
filtrata
esce
dal
collettore
di
uscita
Fase di controlavaggio
4. Una delle valvole a 3 vie passa nella
fase di lavaggio, (su comando della
Centralina)
5. Nella camera relativa l’acqua fluisce
al contrario rimuovendo le impurità
raccolte (controlavaggio)
6. Le impurità vengono scaricate con
l’acqua di lavaggio attraverso il
collettore discarico
Vantaggi
✓ Unità di filtrazione a sabbia compatte ed autonome
✓ Facilmente trasportabile
✓ Completamente automatizzabile
✓ Alta superficie filtrante.
✓ Costruzione robusta e durevole.
Fase di filtrazione
Fase di controlavaggio
Ingresso
acqua sporca
Uscita
acqua filtrata
Scarico
acqua di
lavaggio
Uscita
acqua filtrata
60 | Catalogo Filtrazione
