RDL
Diagramma perdite di carico
(singolo elemento filtrante)
Portate consigliate (m
3
/h)
in funzione della qualità dell’acqua
3 x 4”
192
4 x 4”
256
5 x 4”
320
RDL
6 x 4”
384
7 x 4”
448
8 x 4”
512
9 x 43”
576
10 x 4”
640
42 | Catalogo Filtrazione
Filtrazione | Filtri in plastica automatici | Batteria di filtraggio

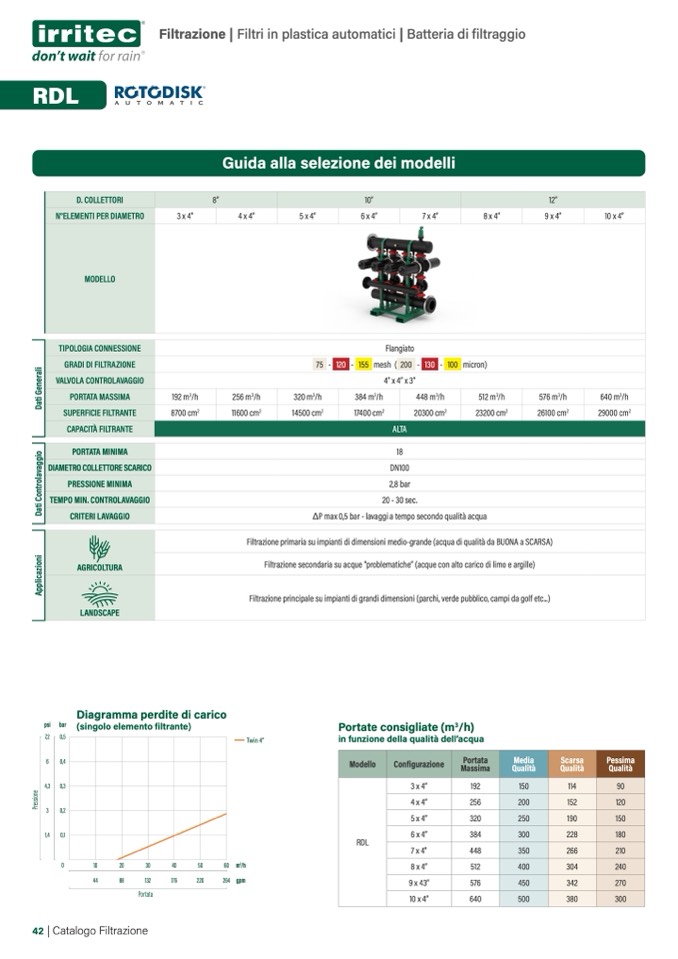

Guida alla selezione dei modelli
D. COLLETTORI
8”
10”
12”
N°ELEMENTI PER DIAMETRO
3 x 4”
4 x 4”
5 x 4”
6 x 4”
7 x 4”
8 x 4”
9 x 4”
10 x 4”
MODELLO
TIPOLOGIA CONNESSIONE
Flangiato
GRADI DI FILTRAZIONE
75 - 120 - 155 mesh(200 - 130 - 100 micron)
VALVOLA CONTROLAVAGGIO
4” x 4” x 3”
PORTATA MASSIMA
192 m
3
/h
256 m
3
/h
320 m
3
/h
384 m
3
/h
448 m
3
/h
512 m
3
/h
576 m
3
/h
640 m
3
/h
SUPERFICIE FILTRANTE
8700 cm
2
11600 cm
2
14500 cm
2
17400 cm
2
20300 cm
2
23200 cm
2
26100 cm
2
29000 cm
2
CAPACITÀ FILTRANTE
ALTA
PORTATA MINIMA
18
DIAMETRO COLLETTORE SCARICO
DN100
PRESSIONE MINIMA
2,8 bar
TEMPO MIN. CONTROLAVAGGIO
20 - 30 sec.
CRITERI LAVAGGIO
ΔP max 0,5 bar - lavaggi a tempo secondo qualità acqua
AGRICOLTURA
Filtrazione primaria su impianti di dimensioni medio-grande (acqua di qualità da BUONA a SCARSA)
Filtrazione secondaria su acque “problematiche” (acque con alto carico di limo e argille)
LANDSCAPE
Filtrazione principale su impianti di grandi dimensioni (parchi, verde pubblico, campi da golf etc...)
Modello
Configurazione
Portata
Massima
Media
Qualità
Scarsa
Qualità
Pessima
Qualità
150
114
90
200
152
120
250
190
150
300
228
180
350
266
210
400
304
240
450
342
270
500
380
300
