RSL
Diagramma perdite di carico
(singolo elemento filtrante)
Portate consigliate (m
3
/h)
in funzione della qualità dell’acqua
38 | Catalogo Filtrazione
Filtrazione | Filtri in plastica automatici | Batteria di filtraggio

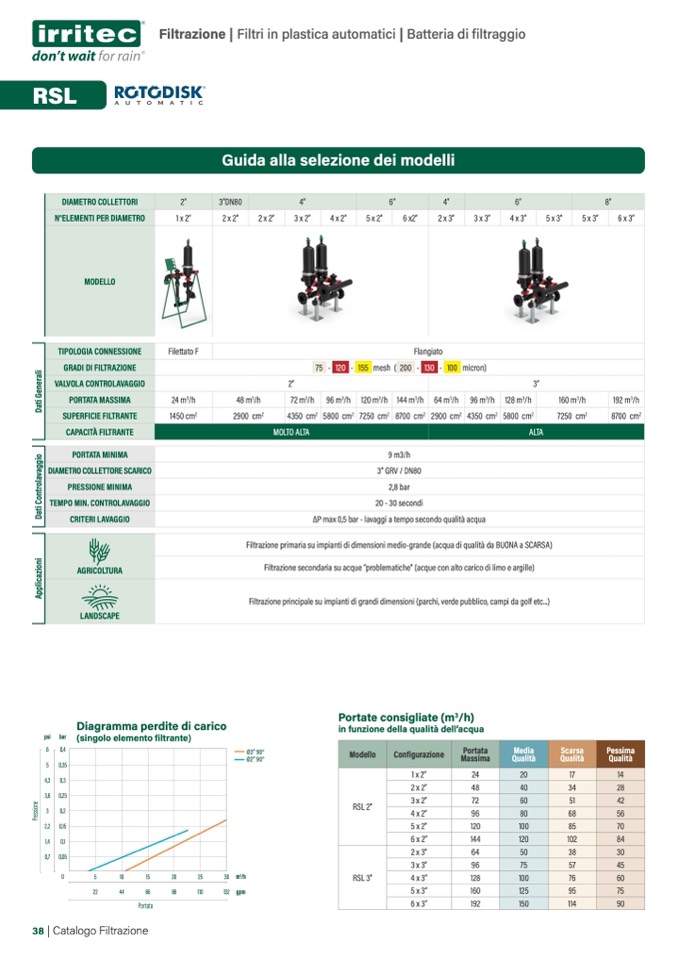

Guida alla selezione dei modelli
9 m3/h
3” GRV / DN80
2,8 bar
20 - 30 secondi
ΔP max 0,5 bar - lavaggi a tempo secondo qualità acqua
Filtrazione primaria su impianti di dimensioni medio-grande (acqua di qualità da BUONA a SCARSA)
Filtrazione secondaria su acque “problematiche” (acque con alto carico di limo e argille)
RSL 2”
RSL 3”
1 x 2”
24
2 x 2”
48
3 x 2”
72
4 x 2”
96
5 x 2”
120
6 x 2”
144
2 x 3”
64
3 x 3”
96
4 x 3”
128
5 x 3”
160
6 x 3”
192
DIAMETRO COLLETTORI
2”
3”DN80
4”
6”
4”
6”
8”
N°ELEMENTI PER DIAMETRO
1 x 2”
2 x 2”
2 x 2”
3 x 2”
4 x 2”
5 x 2”
6 x2”
2 x 3”
3 x 3”
4 x 3”
5 x 3”
5 x 3”
6 x 3”
MODELLO
TIPOLOGIA CONNESSIONE
Filettato F
Flangiato
GRADI DI FILTRAZIONE
75 - 120 - 155 mesh(200 - 130 - 100 micron)
VALVOLA CONTROLAVAGGIO
2”
3”
PORTATA MASSIMA
24 m
3
/h
48 m
3
/h
72 m
3
/h
96 m
3
/h
120 m
3
/h
144 m
3
/h
64 m
3
/h
96 m
3
/h
128 m
3
/h
160 m
3
/h
192 m
3
/h
SUPERFICIE FILTRANTE
1450 cm
2
2900 cm
2
4350 cm
2
5800 cm
2
7250 cm
2
8700 cm
2
2900 cm
2
4350 cm
2
5800 cm
2
7250 cm
2
8700 cm
2
CAPACITÀ FILTRANTE
MOLTO ALTA
ALTA
PORTATA MINIMA
DIAMETRO COLLETTORE SCARICO
PRESSIONE MINIMA
TEMPO MIN. CONTROLAVAGGIO
CRITERI LAVAGGIO
AGRICOLTURA
LANDSCAPE
Filtrazione principale su impianti di grandi dimensioni (parchi, verde pubblico, campi da golf etc...)
Modello
Configurazione
Portata
Massima
Media
Qualità
Scarsa
Qualità
Pessima
Qualità
20
17
14
40
34
28
60
51
42
80
68
56
100
85
70
120
102
84
50
38
30
75
57
45
100
76
60
125
95
75
150
114
90
A
p
p
l
i
c
a
z
i
o
n
i
D
a
t
i
C
o
n
t
r
o
l
a
v
a
g
g
i
o
D
a
t
i
G
e
n
e
r
a
l
i
