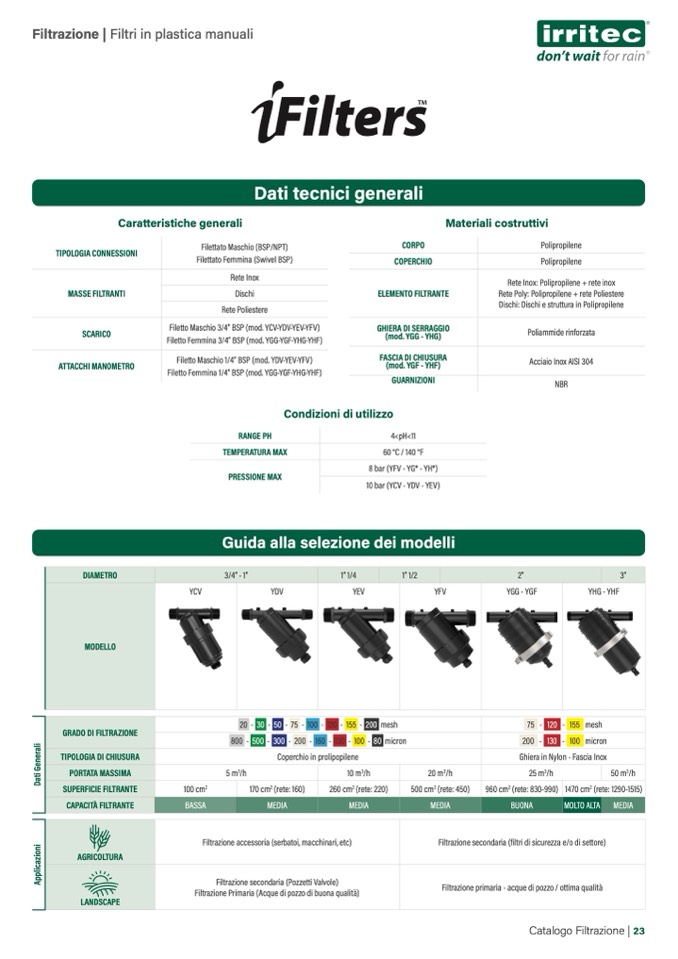

Filtrazione | Filtri in plastica manuali

TIPOLOGIA CONNESSIONI

MASSE FILTRANTI

SCARICO

ATTACCHI MANOMETRO

Filettato Maschio (BSP/NPT)

Filettato Femmina (Swivel BSP)

Rete Inox

Dischi

Rete Poliestere

Filetto Maschio 3/4” BSP (mod. YCV-YDV-YEV-YFV)

Filetto Femmina 3/4” BSP (mod. YGG-YGF-YHG-YHF)

Filetto Maschio 1/4” BSP (mod. YDV-YEV-YFV)

Filetto Femmina 1/4” BSP (mod. YGG-YGF-YHG-YHF)

CORPO

COPERCHIO

ELEMENTO FILTRANTE

GHIERA DI SERRAGGIO

(mod. YGG - YHG)

FASCIA DI CHIUSURA

(mod. YGF - YHF)

GUARNIZIONI

Polipropilene

Polipropilene

Rete Inox: Polipropilene + rete inox

Rete Poly: Polipropilene + rete Poliestere

Dischi: Dischi e struttura in Polipropilene

Poliammide rinforzata

Acciaio Inox AISI 304

NBR

Caratteristiche generali

Materiali costruttivi

Dati tecnici generali

Condizioni di utilizzo

RANGE PH

4<pH<11

TEMPERATURA MAX

60 °C / 140 °F

PRESSIONE MAX

8 bar (YFV - YG* - YH*)

10 bar (YCV - YDV - YEV)

Guida alla selezione dei modelli

Catalogo Filtrazione | 23

DIAMETRO

3/4” - 1”

1” 1/4

1” 1/2

2”

3”

MODELLO

YCV

YDV

YEV

YFV

YGG - YGF

YHG - YHF

GRADO DI FILTRAZIONE

20 - 30 - 50 - 75 - 100 - 120 - 155 - 200 mesh

75 - 120 - 155 mesh

800 - 500 - 300 - 200 - 160 - 130 - 100 - 80 micron

200 - 130 - 100 micron

TIPOLOGIA DI CHIUSURA

Coperchio in prolipopilene

Ghiera in Nylon - Fascia Inox

PORTATA MASSIMA

5 m

3

/h

10 m

3

/h

20 m

3

/h

25 m

3

/h

50 m

3

/h

SUPERFICIE FILTRANTE

100 cm

2

170 cm

2

(rete: 160)

260 cm

2

(rete: 220)

500 cm

2

(rete: 450)

960 cm

2

(rete: 830-990)

1470 cm

2

(rete: 1290-1515)

CAPACITÀ FILTRANTE

BASSA

MEDIA

MEDIA

MEDIA

BUONA

MOLTO ALTA

MEDIA

AGRICOLTURA

Filtrazione accessoria (serbatoi, macchinari, etc)

Filtrazione secondaria (filtri di sicurezza e/o di settore)

LANDSCAPE

Filtrazione secondaria (Pozzetti Valvole)

Filtrazione Primaria (Acque di pozzo di buona qualità)

Filtrazione primaria - acque di pozzo / ottima qualità
