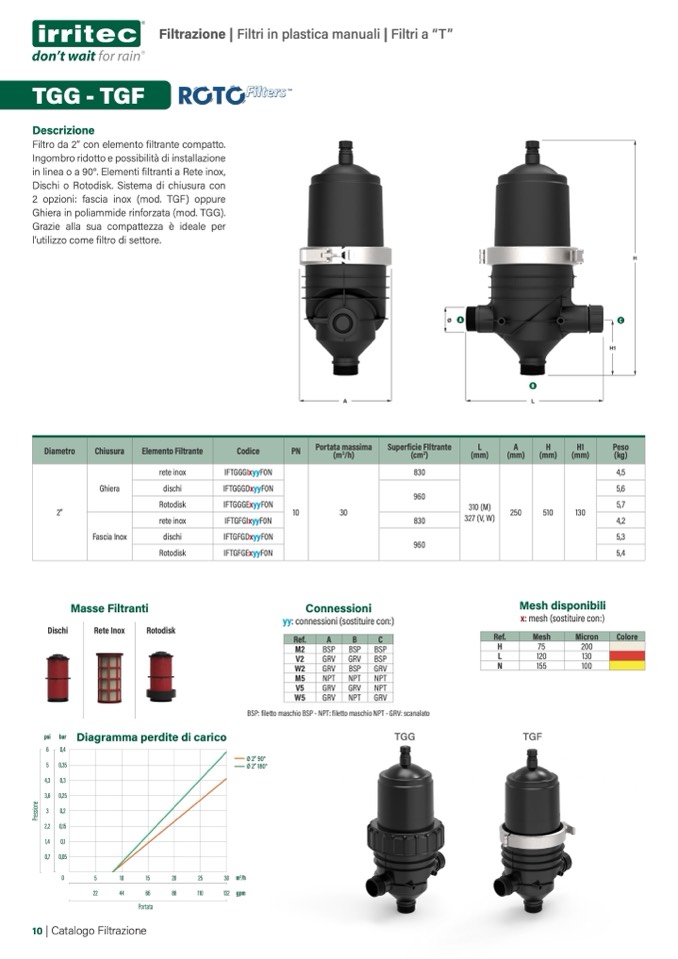

Filtrazione | Filtri in plastica manuali | Filtri a “T”

TGG - TGF

Descrizione

Filtro da 2” con elemento filtrante compatto.

Ingombro ridotto e possibilità di installazione

in linea o a 90°. Elementi filtranti a Rete inox,

Dischi o Rotodisk. Sistema di chiusura con

2 opzioni: fascia inox (mod. TGF) oppure

Ghiera in poliammide rinforzata (mod. TGG).

Grazie alla sua compattezza è ideale per

l’utilizzo come filtro di settore.

Ø

A

L

H

H1

Diametro

Chiusura

Elemento Filtrante

Codice

PN

Portata massima

(m

3

/h)

Superficie FIltrante

(cm

2

)

L

(mm)

A

(mm)

H

(mm)

H1

(mm)

Peso

(kg)

Ghiera

Fascia Inox

Masse Filtranti

rete inox

dischi

IFTGGGIxyyF0N

IFTGGGDxyyF0N

830

960

830

960

4,5

5,6

5,7

4,2

5,3

5,4

2”

Dischi

Rotodisk

IFTGGGExyyF0N

10

30

Connessioni

yy: connessioni (sostituire con:)

Ref.

A

B

C

310(M)

250

510

130

327 (V, W)

rete inox

dischi

Rotodisk

IFTGFGIxyyF0N

IFTGFGDxyyF0N

IFTGFGExyyF0N

Rete Inox

Rotodisk

Ref.

Mesh disponibili

x: mesh (sostituire con:)

Mesh

Micron

TGF

Colore

H

75

200

L

120

130

N

155

100

M2

BSP

BSP

BSP

V2

GRV

GRV

BSP

W2

GRV

BSP

GRV

M5

NPT

NPT

NPT

V5

GRV

GRV

NPT

W5

GRV

NPT

GRV

BSP: filetto maschio BSP - NPT: filetto maschio NPT - GRV: scanalato

TGG





















Diagramma perdite di carico





















































10 | Catalogo Filtrazione
