8

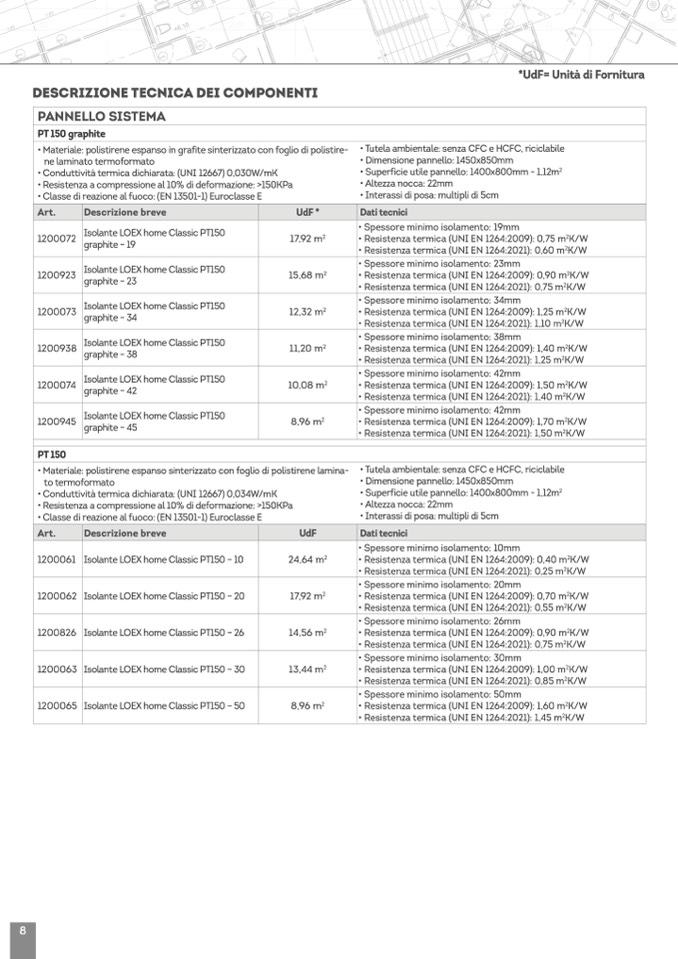

DESCRIZIONE TECNICA DEI COMPONENTI

PANNELLO SISTEMA

PT 150 graphite

• Materiale: polistirene espanso in grafite sinterizzato con foglio di polistire-

ne laminato termoformato

• Tutela ambientale: senza CFC e HCFC, riciclabile

• Dimensione pannello: 1450x850mm

• Superficie utile pannello: 1400x800mm - 1,12m

2

• Altezza nocca: 22mm

• Interassi di posa: multipli di 5cm

Dati tecnici

• Spessore minimo isolamento: 19mm

• Resistenza termica (UNI EN 1264:2009): 0,75 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,60 m

2

K/W

• Spessore minimo isolamento: 23mm

• Resistenza termica (UNI EN 1264:2009): 0,90 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,75 m

2

K/W

• Spessore minimo isolamento: 34mm

• Resistenza termica (UNI EN 1264:2009): 1,25 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 1,10 m

2

K/W

• Spessore minimo isolamento: 38mm

• Resistenza termica (UNI EN 1264:2009): 1,40 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 1,25 m

2

K/W

• Spessore minimo isolamento: 42mm

• Resistenza termica (UNI EN 1264:2009): 1,50 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 1,40 m

2

K/W

• Spessore minimo isolamento: 42mm

• Resistenza termica (UNI EN 1264:2009): 1,70 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 1,50 m

2

K/W

• Tutela ambientale: senza CFC e HCFC, riciclabile

• Dimensione pannello: 1450x850mm

• Superficie utile pannello: 1400x800mm - 1,12m

2

• Altezza nocca: 22mm

• Interassi di posa: multipli di 5cm

Dati tecnici

• Spessore minimo isolamento: 10mm

• Resistenza termica (UNI EN 1264:2009): 0,40 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,25 m

2

K/W

• Spessore minimo isolamento: 20mm

• Resistenza termica (UNI EN 1264:2009): 0,70 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,55 m

2

K/W

• Spessore minimo isolamento: 26mm

• Resistenza termica (UNI EN 1264:2009): 0,90 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,75 m

2

K/W

• Spessore minimo isolamento: 30mm

• Resistenza termica (UNI EN 1264:2009): 1,00 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 0,85 m

2

K/W

• Spessore minimo isolamento: 50mm

• Resistenza termica (UNI EN 1264:2009): 1,60 m

2

K/W

• Resistenza termica (UNI EN 1264:2021): 1,45 m

2

K/W

• Conduttività termica dichiarata: (UNI 12667) 0,030W/mK

• Resistenza a compressione al 10% di deformazione: >150KPa

• Classe di reazione al fuoco: (EN 13501-1) Euroclasse E

Art.

Descrizione breve

Isolante LOEX home Classic PT150

1200072

graphite – 19

Isolante LOEX home Classic PT150

1200923

graphite – 23

Isolante LOEX home Classic PT150

1200073

graphite – 34

Isolante LOEX home Classic PT150

1200938

graphite – 38

Isolante LOEX home Classic PT150

1200074

graphite – 42

Isolante LOEX home Classic PT150

1200945

graphite – 45

PT 150

UdF *

17,92 m

2

15,68 m

2

12,32 m

2

11,20 m

2

10,08 m

2

8,96 m

2

• Materiale: polistirene espanso sinterizzato con foglio di polistirene lamina-

to termoformato

• Conduttività termica dichiarata: (UNI 12667) 0,034W/mK

• Resistenza a compressione al 10% di deformazione: >150KPa

• Classe di reazione al fuoco: (EN 13501-1) Euroclasse E

Art.

Descrizione breve

1200061 Isolante LOEX home Classic PT150 – 10

1200062 Isolante LOEX home Classic PT150 – 20

1200826 Isolante LOEX home Classic PT150 – 26

1200063 Isolante LOEX home Classic PT150 – 30

1200065 Isolante LOEX home Classic PT150 – 50

UdF

24,64 m

2

17,92 m

2

14,56 m

2

13,44 m

2

8,96 m

2

*UdF= Unità di Fornitura
