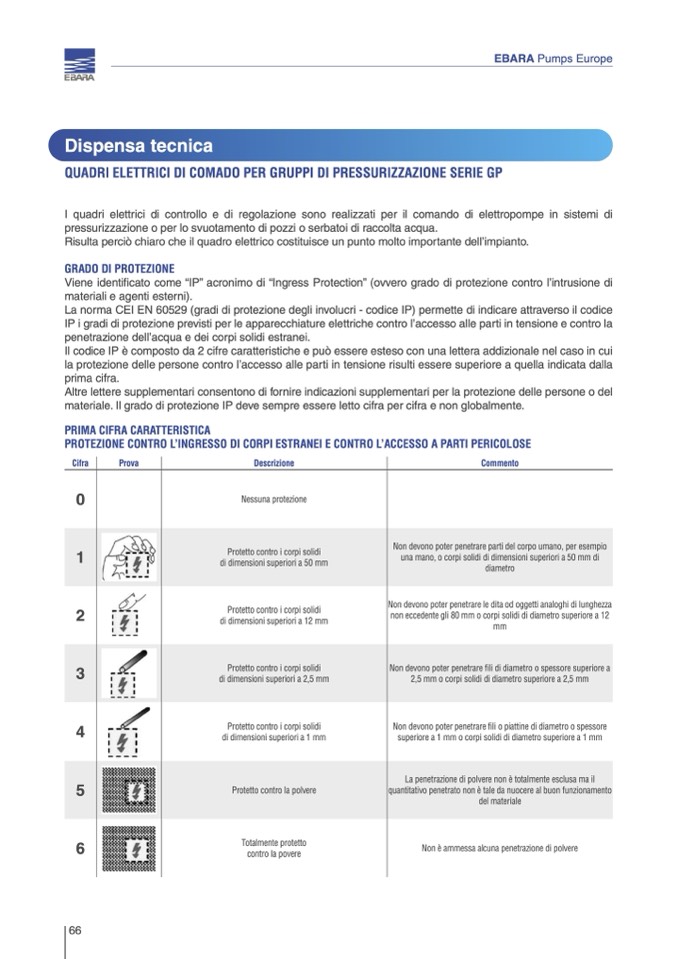

QUADRI ELETTRICI DI COMADO PER GRUPPI DI PRESSURIZZAZIONE SERIE GP
I quadri elettrici di controllo e di regolazione sono realizzati per il comando di elettropompe in sistemi di
pressurizzazione o per lo svuotamento di pozzi o serbatoi di raccolta acqua.
Risulta perciò chiaro che il quadro elettrico costituisce un punto molto importante dell’impianto.
GRADO DI PROTEZIONE
Viene identificato come “IP” acronimo di “Ingress Protection” (ovvero grado di protezione contro l’intrusione di
materiali e agenti esterni).
La norma CEI EN 60529 (gradi di protezione degli involucri - codice IP) permette di indicare attraverso il codice
IP i gradi di protezione previsti per le apparecchiature elettriche contro l’accesso alle parti in tensione e contro la
penetrazione dell’acqua e dei corpi solidi estranei.
Il codice IP è composto da 2 cifre caratteristiche e può essere esteso con una lettera addizionale nel caso in cui
la protezione delle persone contro l’accesso alle parti in tensione risulti essere superiore a quella indicata dalla
prima cifra.
Altre lettere supplementari consentono di fornire indicazioni supplementari per la protezione delle persone o del
materiale. Il grado di protezione IP deve sempre essere letto cifra per cifra e non globalmente.
PRIMA CIFRA CARATTERISTICA
PROTEZIONE CONTRO L’INGRESSO DI CORPI ESTRANEI E CONTRO L’ACCESSO A PARTI PERICOLOSE
Cifra
0
2
4
6
Prova
Descrizione
Commento
Non devono poter penetrare le dita od oggetti analoghi di lunghezza
non eccedente gli 80 mm o corpi solidi di diametro superiore a 12
mm
Non devono poter penetrare fili o piattine di diametro o spessore
superiore a 1 mm o corpi solidi di diametro superiore a 1 mm
Non è ammessa alcuna penetrazione di polvere
EBARA Pumps Europe
Nessuna protezione
1
Protetto contro i corpi solidi
di dimensioni superiori a 50 mm
Protetto contro i corpi solidi
di dimensioni superiori a 12 mm
3
Protetto contro i corpi solidi
di dimensioni superiori a 2,5 mm
Non devono poter penetrare fili di diametro o spessore superiore a
2,5 mm o corpi solidi di diametro superiore a 2,5 mm
Protetto contro i corpi solidi
di dimensioni superiori a 1 mm
5
Protetto contro la polvere
La penetrazione di polvere non è totalmente esclusa ma il
quantitativo penetrato non è tale da nuocere al buon funzionamento
del materiale
66
Totalmente protetto
contro la povere
Non devono poter penetrare parti del corpo umano, per esempio
una mano, o corpi solidi di dimensioni superiori a 50 mm di
diametro
