EBARA Pumps Europe

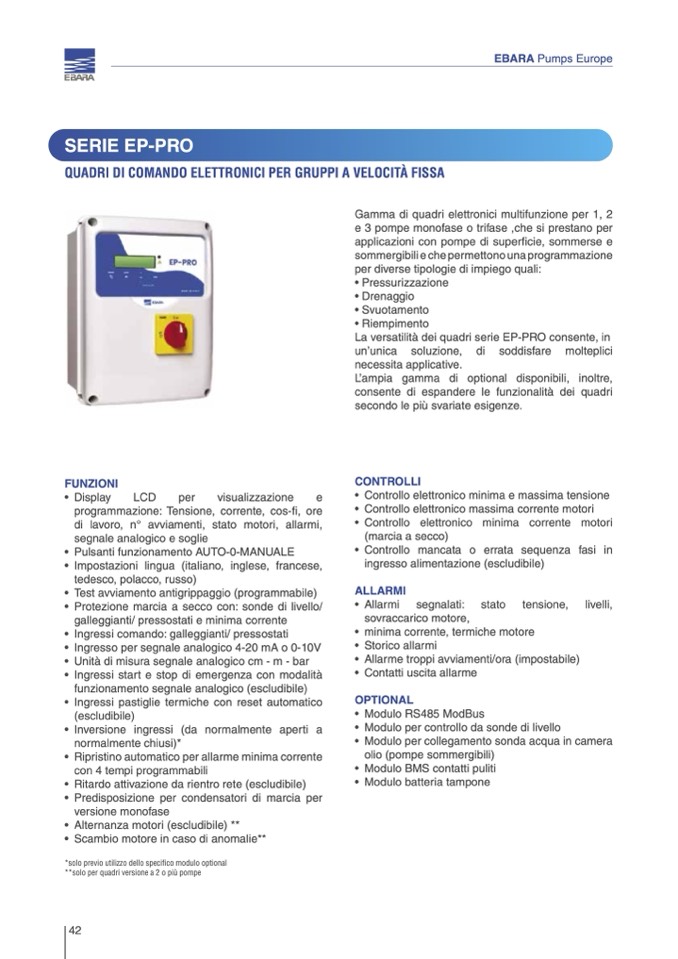

SERIE EP-PRO

QUADRI DI COMANDO ELETTRONICI PER GRUPPI A VELOCITÀ FISSA

FUNZIONI

• Display

programmazione: Tensione, corrente, cos-fi, ore

di lavoro, n° avviamenti, stato motori, allarmi,

segnale analogico e soglie

• Pulsanti funzionamento AUTO-0-MANUALE

• Impostazioni lingua (italiano, inglese, francese,

tedesco, polacco, russo)

• Test avviamento antigrippaggio (programmabile)

• Protezione marcia a secco con: sonde di livello/

galleggianti/ pressostati e minima corrente

• Ingressi comando: galleggianti/ pressostati

• Ingresso per segnale analogico 4-20 mA o 0-10V

• Unità di misura segnale analogico cm - m - bar

• Ingressi start e stop di emergenza con modalità

funzionamento segnale analogico (escludibile)

• Ingressi pastiglie termiche con reset automatico

(escludibile)

• Inversione ingressi (da normalmente aperti a

normalmente chiusi)*

• Ripristino automatico per allarme minima corrente

con 4 tempi programmabili

• Ritardo attivazione da rientro rete (escludibile)

• Predisposizione per condensatori di marcia per

versione monofase

• Alternanza motori (escludibile) **

• Scambio motore in caso di anomalie**

*solo previo utilizzo dello specifico modulo optional

**solo per quadri versione a 2 o più pompe

Gamma di quadri elettronici multifunzione per 1, 2

e 3 pompe monofase o trifase ,che si prestano per

applicazioni con pompe di superficie, sommerse e

sommergibili e che permettono una programmazione

per diverse tipologie di impiego quali:

• Pressurizzazione

• Drenaggio

• Svuotamento

• Riempimento

La versatilità dei quadri serie EP-PRO consente, in

un’unica soluzione, di soddisfare molteplici

necessita applicative.

L’ampia gamma di optional disponibili, inoltre,

consente di espandere le funzionalità dei quadri

secondo le più svariate esigenze.

CONTROLLI

• Controllo elettronico minima e massima tensione

• Controllo elettronico massima corrente motori

• Controllo elettronico minima corrente motori

(marcia a secco)

• Controllo mancata o errata sequenza fasi in

ingresso alimentazione (escludibile)

ALLARMI

•Allarmi segnalati: stato tensione, livelli,

sovraccarico motore,

• minima corrente, termiche motore

• Storico allarmi

• Allarme troppi avviamenti/ora (impostabile)

• Contatti uscita allarme

OPTIONAL

• Modulo RS485 ModBus

• Modulo per controllo da sonde di livello

• Modulo per collegamento sonda acqua in camera

olio (pompe sommergibili)

• Modulo BMS contatti puliti

• Modulo batteria tampone

42

LCD

per

visualizzazione

e
