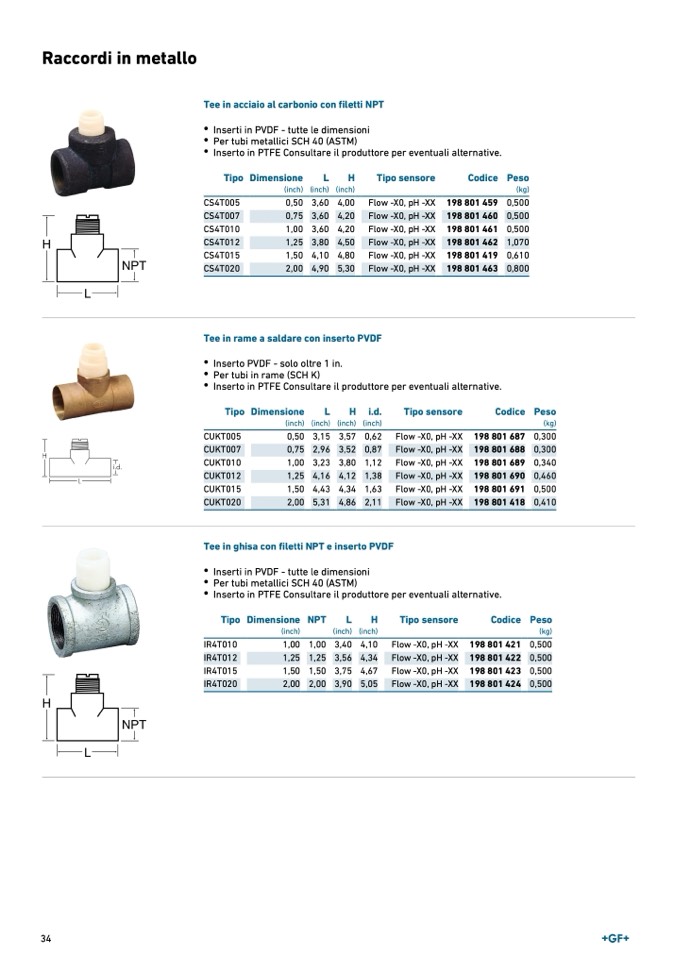

Raccordi in metall

o

Tee in acciaio al carbonio con filetti NP

T

• Inserti in PVDF - tutte le dimension

i

• Per tubi metallici SCH 40 (ASTM)

• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione

(inch

)

L

(inch)

H

(inch)

Tipo sensore

Codice Peso

(kg)

CS4T005

0,50 3,60 4,00 Flow -X0, pH -XX 198 801 459 0,500

CS4T007

0,75 3,60 4,20 Flow -X0, pH -XX 198 801 460 0,500

CS4T010

1,00 3,60 4,20 Flow -X0, pH -XX 198 801 461 0,500

CS4T012

1,25 3,80 4,50 Flow -X0, pH -XX 198 801 462 1,070

CS4T015

1,50 4,10 4,80 Flow -X0, pH -XX 198 801 419 0,610

CS4T020

2,00 4,90 5,30 Flow -X0, pH -XX 198 801 463 0,800

Tee in rame a saldare con inserto PVD

F

• Inserto PVDF - solo oltre 1 in

.

• Per tubi in rame (SCH K

)

• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione

(inch

)

L

(inch)

H

(inch)

i.d.

(inch)

Tipo sensore

Codice Peso

(kg)

CUKT005

0,50 3,15 3,57 0,62 Flow -X0, pH -XX 198 801 687 0,300

CUKT007

0,75 2,96 3,52 0,87 Flow -X0, pH -XX 198 801 688 0,300

CUKT010

1,00 3,23 3,80 1,12 Flow -X0, pH -XX 198 801 689 0,340

CUKT012

1,25 4,16 4,12 1,38 Flow -X0, pH -XX 198 801 690 0,460

CUKT015

1,50 4,43 4,34 1,63 Flow -X0, pH -XX 198 801 691 0,500

CUKT020

2,00 5,31 4,86 2,11 Flow -X0, pH -XX 198 801 418 0,410

Tee in ghisa con filetti NPT e inserto PVDF

• Inserti in PVDF - tutte le dimension

i

• Per tubi metallici SCH 40 (ASTM)

• Inserto in PTFE Consultare il produttore per eventuali alternative.

Tipo Dimensione

(inch)

NPT

L

(inch)

H

(inch)

Tipo sensore

Codice Pes

o

(kg)

IR4T010

1,00 1,00 3,40 4,10 Flow -X0, pH -XX 198 801 421 0,500

IR4T012

1,25 1,25 3,56 4,34 Flow -X0, pH -XX 198 801 422 0,500

IR4T015

1,50 1,50 3,75 4,67 Flow -X0, pH -XX 198 801 423 0,500

IR4T020

2,00 2,00 3,90 5,05 Flow -X0, pH -XX 198 801 424 0,500

34
