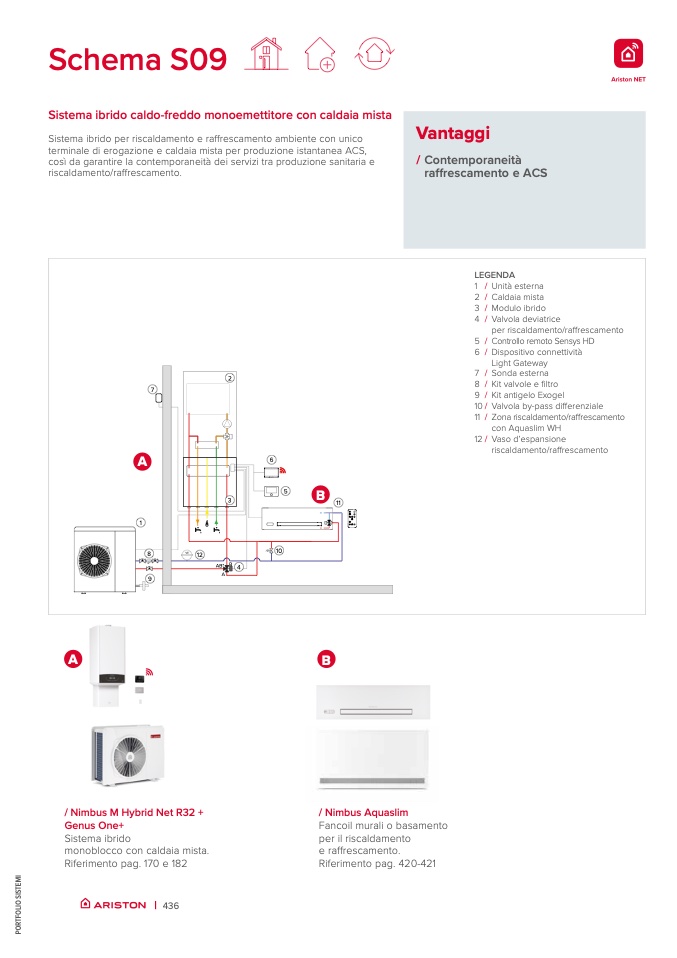

Schema S09

Sistema ibrido caldo-freddo monoemettitore con caldaia mista

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico

terminale di erogazione e caldaia mista per produzione istantanea ACS,

cos

ì da garantire la contemporaneit

à dei servizi tra produzione sanitaria e

riscaldamento/raffrescamento.

A

B

/ Nimbus M Hybrid Net R32 +

Genus One+

Sistema ibrido

monoblocco con caldaia mista.

Riferimento pag. 170 e 182

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

| 436

Vantaggi

/ Contemporaneit

à

raffrescamento e ACS

7

A

1

9

6

2

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

Caldaia mista

Modulo ibrido

Valvola deviatrice

per riscaldamento/ra

ffrescamento

ControlloremotoSensysHD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Kit valvole e

filtro

Kit antigelo Exogel

Valvola by-pass di

fferenziale

Zona riscaldamento/ra

ffrescamento

con Aquaslim WH

Vaso d’espansione

riscaldamento/raffrescamento

LEGENDA

1 / Unità esterna

5

11

B

3

8

VE

12

AB*

B4

A

10

P

O

R

T

F

O

L

I

O

S

I

S

T

E

M

I
