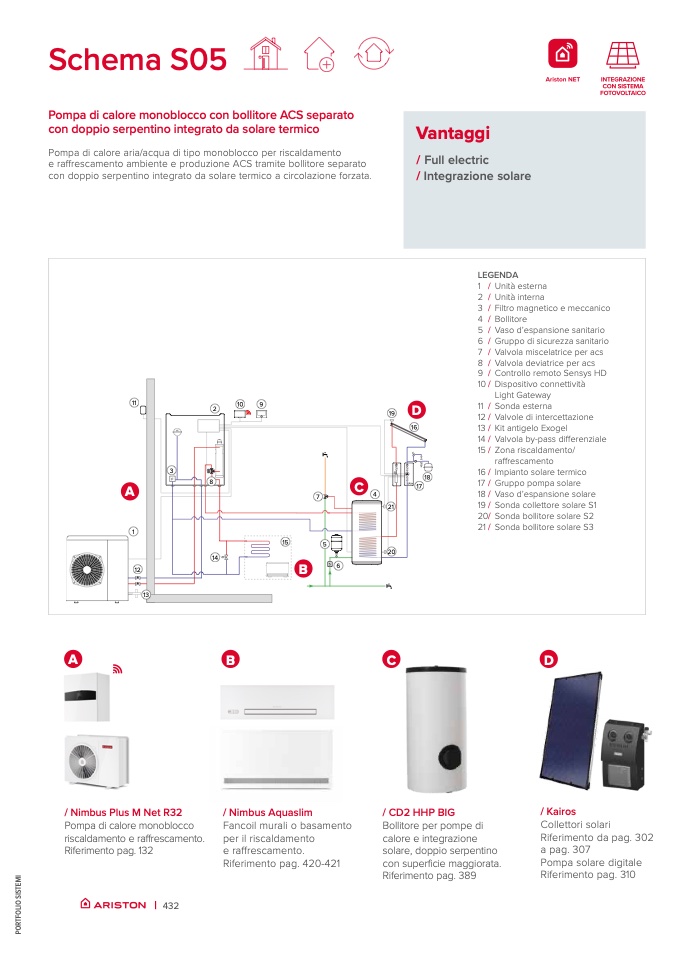

Schema S05

Pompa di calore monoblocco con bollitore ACS separato

con doppio serpentino integrato da solare termico

Pompa di calore aria/acqua di tipo monoblocco per riscaldamento

e raffrescamento ambiente e produzione ACS tramite bollitore separato

con doppio serpentino integrato da solare termico a circolazione forzata.

11

A

1

12

13

2

10

9

19

D

16

LEGENDA

1 / Unità esterna

2 / Unità interna

3 / Filtro magnetico e meccanico

4 / Bollitore

5 / Vaso d’espansione sanitario

6 / Gruppo di sicurezza sanitario

7 / Valvola miscelatrice per acs

8 / Valvola deviatrice per acs

9 / Controllo remoto Sensys HD

10 / Dispositivo connettivit

à

Light Gateway

11 / Sonda esterna

12 / Valvole di intercettazione

13/ Kit antigelo Exogel

14 / Valvola by-pass di

fferenziale

15 / Zona riscaldamento/

raffrescamento

16 / Impianto solare termico

17 / Gruppo pompa solare

18/ Vaso d’espansione solare

19 / Sonda collettore solare S1

20/ Sonda bollitore solare S2

21 / Sonda bollitore solare S3

VE

3

F

8

C

17

18

14

s6

7

5

B

4

A

B

C

D

/ Nimbus Plus M Net R32

Pompa di calore monoblocco

riscaldamento e raffrescamento.

Riferimento pag. 132

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ CD2 HHP BIG

Bollitore per pompe di

calore e integrazione

solare, doppio serpentino

con superficie maggiorata.

Riferimento pag. 389

/ Kairos

Collettori solari

Riferimento da pag. 302

a pag. 307

Pompa solare digitale

Riferimento pag. 310

| 432

Vantaggi

/ Full electric

/ Integrazione solare
