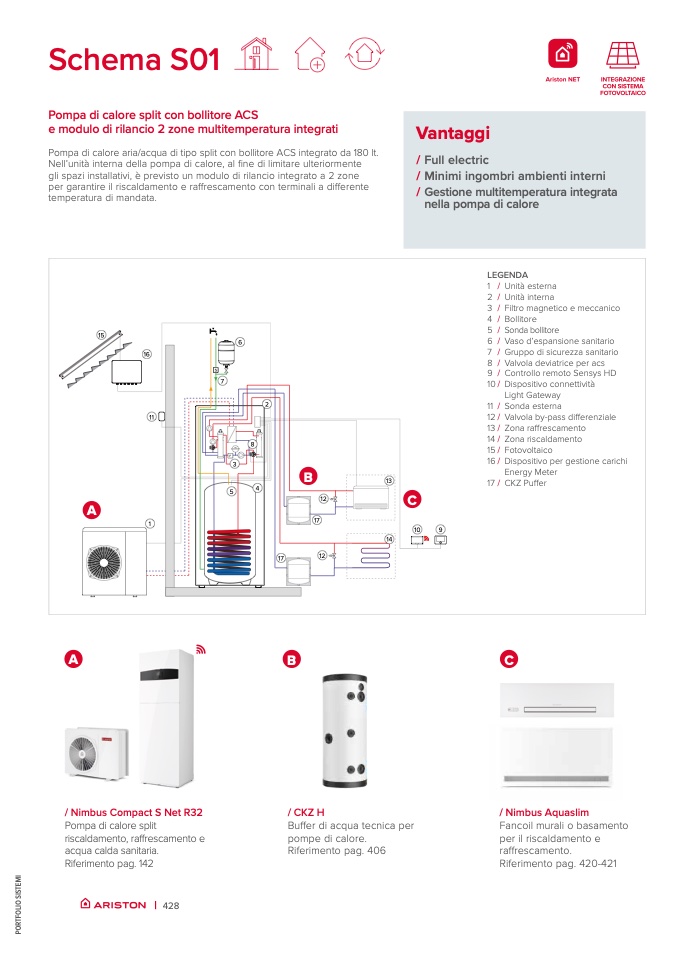

Schema S01

Pompa di calore split con bollitore ACS

e modulo di rilancio 2 zone multitemperatura integrati

Pompa di calore aria/acqua di tipo split con bollitore ACS integrato da 180 lt.

Nell’unit

à interna della pompa di calore, al fine di limitare ulteriormente

gli spazi installativi, è previsto un modulo di rilancio integrato a 2 zone

per garantire il riscaldamento e raffrescamento con terminali a differente

temperatura di mandata.

15

LEGENDA

1 / Unità esterna

A

16

11

1

6

4

5

3

2 /

3 /

4 /

5 /

6/

7 /

8 /

9 /

10 /

11 /

12/

13 /

14 /

15 /

16 /

17 /

Unità interna

Filtro magnetico e meccanico

Bollitore

Sondabollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Valvola by-pass di

fferenziale

Zona raffrescamento

Zona riscaldamento

Fotovoltaico

Dispositivo per gestione carichi

Energy Meter

CKZ Pu

ffer

s

7

F

3

2

8

VE

4

C

10

9

17

12

A

B

C

/ Nimbus Compact S Net R32

Pompa di calore split

riscaldamento, raffrescamento e

acqua calda sanitaria.

Riferimento pag. 142

/ CKZ H

Buffer di acqua tecnica per

pompe di calore.

Riferimento pag. 406

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento e

raffrescamento.

Riferimento pag. 420-421

| 428

Vantaggi

/ Full electric

/ Minimi ingombri ambienti interni

/ Gestione multitemperatura integrata

nella pompa di calore
